Carel GDSBI20C00 User Manual

36
ITA
Gas Leakage Detector +0300047IE rel. 1.1 - 26.04.2023
Ulteriori informazioni

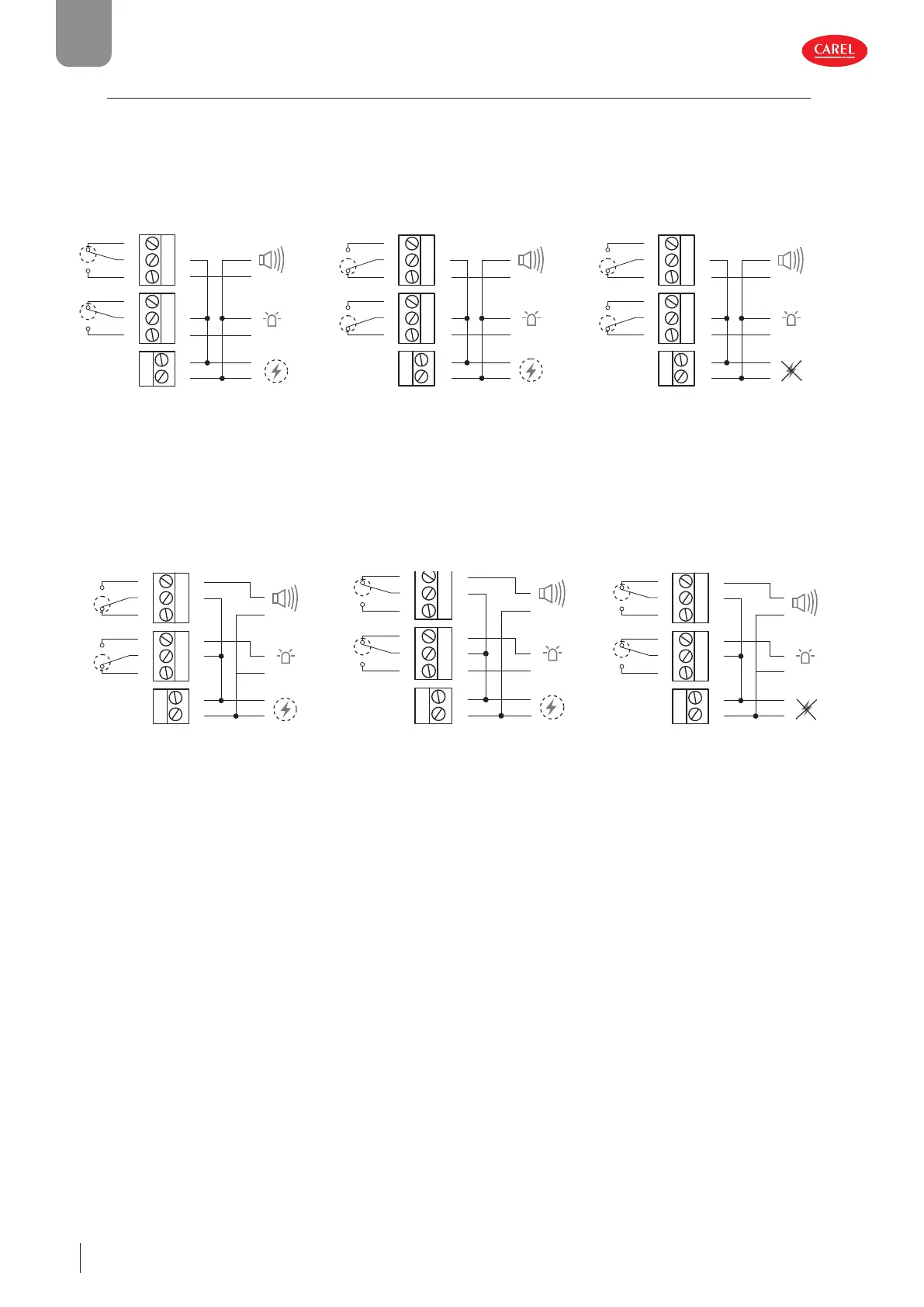

5.4.1 Modalità failsafe
I relè sono impostati come default in modalità failsafe. Questa modalità di funzionamento prevede che i relè siano attivi quando
non sono presenti allarmi, vengono automaticamente disattivati in caso di allarme o in caso di mancanza di alimentazione dello
strumento.
In questo caso la connessione del cablaggio è il seguente:
I relè eseguono la commutazione nel caso in cui ci sia allarme oppure manca l’alimentazione
È possibile modicare questa impostazione attraverso la variabile RelayFailSafe su supervisore, in modo che i relè siano attivati
in modalità normale e non failsafe.
In questo caso la connessione del cablaggio è il seguente:
Gas rilevato (allarme attivo) Alimentazione mancanteAlimentato - no allarmi presenti
3B
2B
1B
3A
2A
1A
–
+
24 Vdc
POWER WARNING ALARM
–
3B
2B
1B
3A
2A
1A
+
24 Vdc
POWER WARNING ALARM
3B
2B
1B
3A
2A
1A
–+
24 Vdc
POWER WARNING ALARM
Gas rilevato (allarme attivo) Alimentazione mancante (allarme attivo)
3B
2B
1B
3A
2A
1A
–
+
24 Vdc
POWER WARNING ALARM
3B
2B
1B
3A
2A
1A
–
+
24 Vdc
POWER WARNING ALARM
3B
2B
1B
3A
2A
1A
–
+
24 Vdc
POWER WARNING ALARM
Alimentato - no allarmi presenti
