Gas Leakage Detector +0300047IE rel. 1.1 - 26.04.2023
Installazione
2. INSTALLAZIONE
IMPORTANTE: l’installazione del Gas Detector deve essere eettuata esclusivamente da personale qualicato.
Si raccomanda la lettura completa del manuale per l’utilizzo del prodotto in modo corretto.
2.1 Informazioni generali
Le prestazioni e l’ecacia complessiva del sistema dipendono strettamente dalle caratteristiche del sito di installazione del Gas
Detector. È necessario quindi rispettare scrupolosamente e analizzare con attenzione ogni dettaglio del processo di installazio-
ne, compresi (ma non solo) i seguenti aspetti:
• Regolamenti e norme locali, statali e nazionali che regolano l’installazione di apparecchiature di monitoraggio di gas;
• Norme elettriche che regolano la posa e il collegamento dei cavi di alimentazione e di segnale alle apparecchiature di moni-
toraggio di gas;
• Tutte le possibili condizioni ambientali alle quali gli strumenti saranno esposti;
• Le caratteristiche siche del gas da rilevare (in particolare il peso specico);
• Le caratteristiche dell’applicazione (ad es. possibili perdite, movimento dell’aria, zone di stagnazione del gas, zone ad alta
pressione etc.);
• Il grado di accessibilità richiesto per la manutenzione ordinaria e straordinaria;
• I tipi di attrezzature e accessori necessari alla gestione del sistema;
• Qualsiasi fattore limitante o regolamento che possa inuire sulle prestazioni del sistema o sulle installazioni.
IMPORTANTE: Le superci di installazione non devono essere soggette a continue vibrazioni, altrimenti si possono veri-
care danni alle connessioni e ai dispositivi elettronici.
2.2 Consigli per l’installazione
ATTENZIONE: NON ESISTE UNA REGOLA GENERALE per stabilire il numero adeguato di sensori e la loro ubicazione per
ciascuna applicazione. Di seguito, perciò, vengono inserite delle linee guida per supportare l’installatore, ma non delle regole da
usare come unico riferimento. CAREL non si assume alcuna responsabilità riguardo l’installazione dei Gas Detector.
2.2.1 Sala macchine
Nelle sale macchine le opzioni di installazione dei Gas Detector possono essere le seguenti:
• Posizionare i Gas Detector nei pressi di zone ad alta concentrazione di refrigerante, come compressori, bombole, serbatoi di
stoccaggio, tubature e condotte. Evitare superci vibranti.
• Posizionare i Gas Detector nei pressi di parti meccaniche come riduttori di pressione, valvole, ange, giunti (brasati o mecca-
nici) e tubature. In particolare sopra o sotto di essi in relazione alla tipologia del gas refrigerante (vedi sotto).
• Posizionare i Gas Detector lungo il perimetro della sala, in modo da circondare completamente l’apparecchiatura.
• Posizionare i Gas Detector in tutte le aree chiuse (trombe delle scale, pozzetti, angoli ciechi, etc.) dove possono formarsi delle
sacche di stagnazione del gas.
• Posizionare i Gas Detector presso i ussi di aria provenienti dai sistemi di ventilazione, sia naturale che meccanica (se presenti).
• Non posizionare i Gas Detector troppo vicino a zone con gas ad alta pressione, per permettere la distribuzione dello stesso
nello spazio attorno al Gas Detector. Il rischio, infatti, è quello di mancato rilevamento della perdita di refrigerante se il getto
causato dalla perdita risultasse troppo veloce.

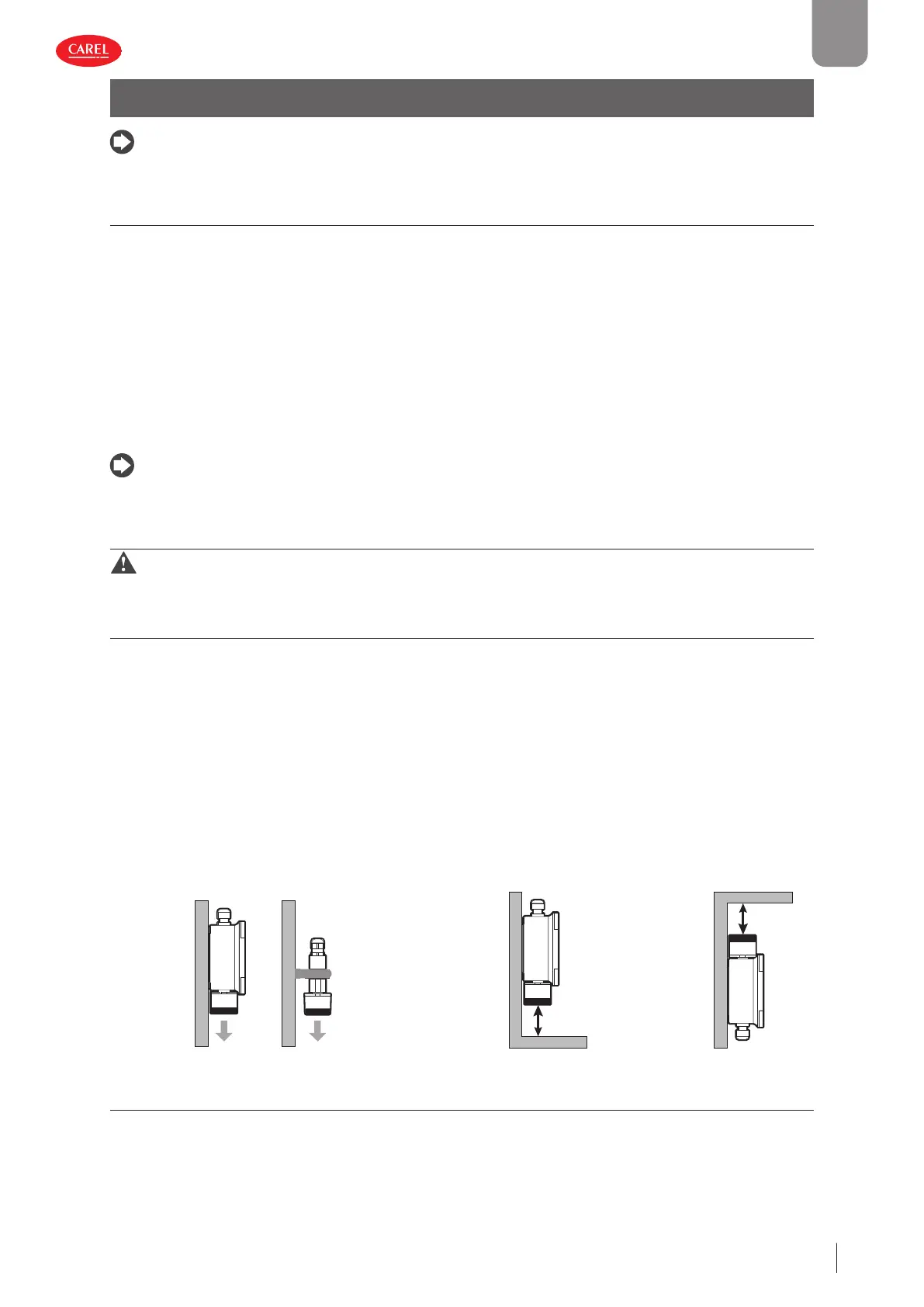

• Si consiglia comunque di installare il sensore ad una distanza dal pavimento o dal sotto, nel caso di gas più leggeri dell’aria
come R-1150 e R-717, di circa 30cm e di posizionare il sensore come mostrato nella gura sottostante.
Pavimento
Sotto
2.2.2 Celle di refrigerazione
Nelle celle di refrigerazione posizionare i Gas Detector nei pressi del usso d’aria di ritorno dall’evaporatore, indicativamente su
una parete laterale, ma non direttamente di fronte all’evaporatore.
In caso di diversi evaporatori è possibile valutare l’utilizzo di un Gas Detector ogni due evaporatori, se il posizionamento degli
stessi lo consente.
Posizionare inne i Gas Detector nei pressi di parti o giunti meccanici come valvole, ange e tubature, evitando le zone con gas
ad alta pressione.
Posizione
raccomandata
per il sensore
Installazione
raccomandata
per GAS più
leggeri dell’aria
Installazione
raccomandata
per GAS più
pesanti dell’aria
