Modello Coldplate senza piastra adattatrice
Il modello Coldplate senza piastra adattatrice è provvisto di quattro fori lettati M4 per il ssaggio, dal lato posteriore,
di un dispositivo di rareddamento supplementare.
Montaggio
3
1
2

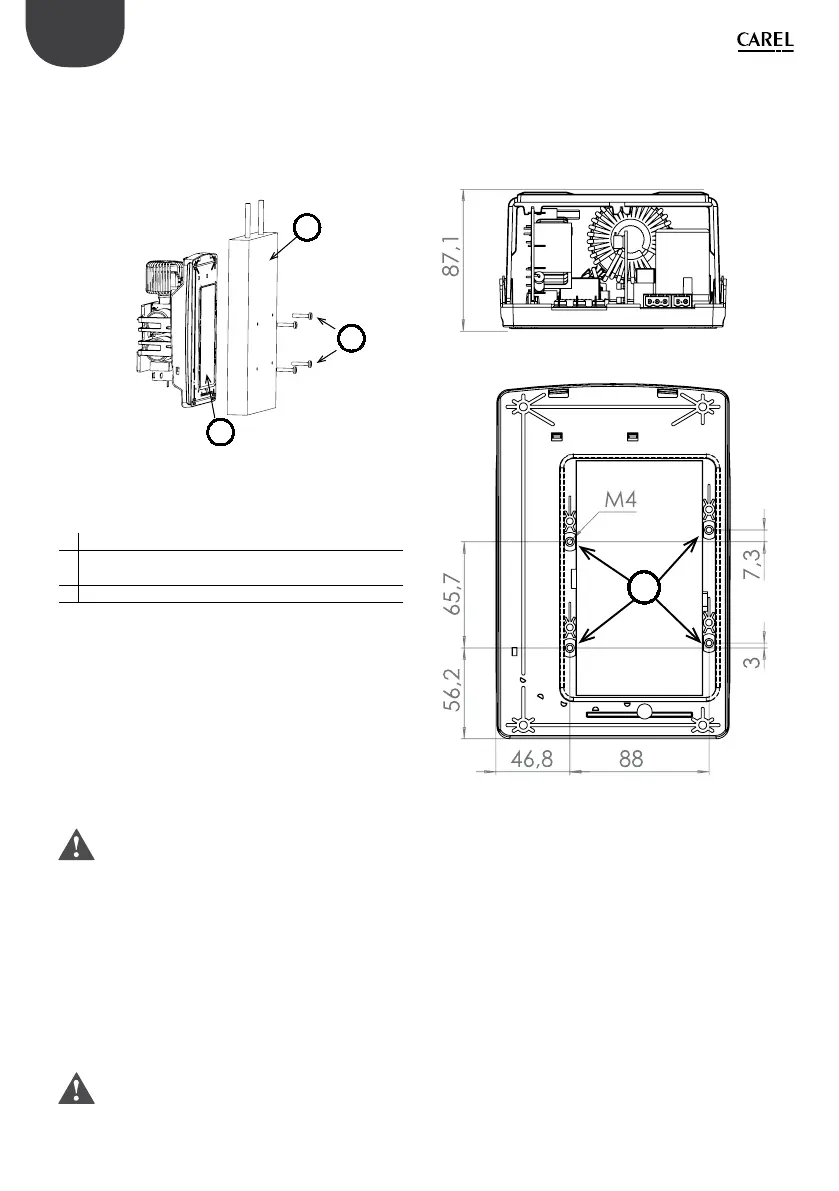

Fig. 3.s
1 Dispositivo di rareddamento - coldplate (esempio)
2
Fori/viti per il dispositivo di rareddamento (4 fori
M4, lunghezza max 8 mm)
3 Piastra
Dimensioni (mm)
2
Fig. 3.t
Attenzione:
• Assicurarsi che il dispositivo di rareddamento copra completamente le aree calde.
• Assicurarsi che il dispositivo di rareddamento sia dimensionato e ssato al Power+ in modo da dissipare il calore
mantenendo la temperatura della piastra o della base metallica al di sotto dei 70°C nelle più critiche condizioni di
funzionamento e che non intervenga l’allarme di sovratemperatura.
• Assicurarsi che il dispositivo di rareddamento non causi la formazione di condensa sulla supercie interna della piastra.
• Pulire le superci di contatto di Power+ e del coldplate e assicurarsi che combacino perfettamente.
• L’utilizzo di pasta termica, o di prodotto similare, tra le superci di contatto di Power+ e del dispositivo coldplate
permette di migliorare l’accoppiamento termico;
• Si raccomanda che il dispositivo di rareddamento segua le prescrizioni indicate nel paragrafo 4.4.5 della norma
EN-61800-5-1.
Attenzione: la coppia di serraggio massima è 3 Nm.
