10
Bem-vindo
Cordialmente bem-vindo à equipe Carrera!
O manual de instruções contém importantes informações para a
montagem e manejo da sua pista de corrida Evolution. Leia-o cui-
dadosamente, sff., e guarde-o, a seguir.
Na eventualidade de uma dúvida, não hesite em contactar o nosso
distribuidor ou visitar o nosso website:
carrera-toys.com
Verifique, sff., o conteúdo quanto à integralidade e eventuais ava-
rias de transporte. A embalagem contém importantes informações
e deverá ser guardada da mesma forma.
Desejamos muito divertimento com a sua nova pista Carrera
Evolution.
Avisos de segurança
• AVISOS! Inadequado para crianças com idade inferior a 36
meses. Perigo de asfixia devido a peças pequenas que podem ser
engolidas. Avisos: Risco de entalar por motivos funcionais.
• AVISOS!
Este brinquedo contém ímanes ou componentes magnéticos. Os
ímanes que se atraem ou aderem a um objecto metálico no interior
do corpo humano podem causar lesões graves ou até mortais.
Procurar assistência médica imediata em caso de ingestão ou
inalação de ímanes.
• O transformador não é nenhum brinquedo! Não curto-circuitar as
conexões do transformador! Aviso para os pais: verificar o transfor-
mador regularmente quanto a avarias no condutor, na ficha de rede
ou na carcaça! Somente utilizar o brinquedo com os transformado-
res indicados! No caso de uma avaria, o transformador não deverá
mais ser utilizado! Somente operar a pista de corrida com um trans-
formador. No caso de pausas de jogo mais longas, aconselhamos
separar o transformador da rede de energia eléctrica. Não abrir as
carcaças do transformador e dos reguladores de velocidade!
• Se os pinos das peças da ficha estiverem danificados, a
fonte de alimentação de encaixe deve ser retirada.
Aviso aos pais:
Transformadores e fontes de alimentação para brinquedos não são
apropriados para serem utilizados como brinquedos. A utilização
destes produtos deve ocorrer sob constante vigilância dos pais.
• A pista e os veículos devem ser verificados regularmente quan-
to a avarias nos condutores, fichas e carcaças! Trocar as peças
defeituosas.
• A pista de corrida de carros não é adequada para o funcionamen-
to ao ar livre ou em locais molhados! Manter líquidos afastados.
• Não colocar nenhuma peça metálica sobre a pista, para evitar cur-
to-circuitos. Não instalar a pista nas proximidades de objectos sen-
síveis, pois os veículos ejectados da pista poderão causar danos.
• Antes da limpeza ou da manutenção, retirar a ficha da rede elétri-
ca! Para a limpeza, utilizar um pano humedecido, nenhum solvente
ou produtos químicos. Guardar a pista protegida contra poeira e
num local seco quando esta não for utilizada, o melhor dentro da
caixa de papelão original.
• Não colocar a pista de carros à altura da cara ou da vista, dado
que isso poderá causar perigo de ferimento devido aos carros que
se possam despistar.
• O uso incorreto do transformador pode provocar choque elétrico.
• O brinquedo deve ser utilizado somente com um transformador
próprio para brinquedos.
• Não utilizar com transformadores reguláveis!
Nota:
Os automóveis e a Unidade de Controlo apenas podem ser colo-
cados novamente em funcionamento quando estiverem completa-
mente montados.
A montagem apenas pode ser realizada por adultos. Este aparelho
pode ser utilizado por crianças com 8 anos ou mais, assim como
por pessoas com capacidades físicas, sensoriais ou mentais redu-
zidas ou com falta de experiência e conhecimentos, desde que se-
jam supervisionadas ou instruídas relativamente à utilização segura
do aparelho e compreendam os perigos resultantes. As crianças
não podem brincar com o aparelho. A limpeza e a manutenção do
utilizador não podem ser realizadas por crianças sem supervisão.
A criança deve ser instruída a não carregar baterias não recarregá-
veis devido ao risco de explosão e a não tentar fazê-lo.

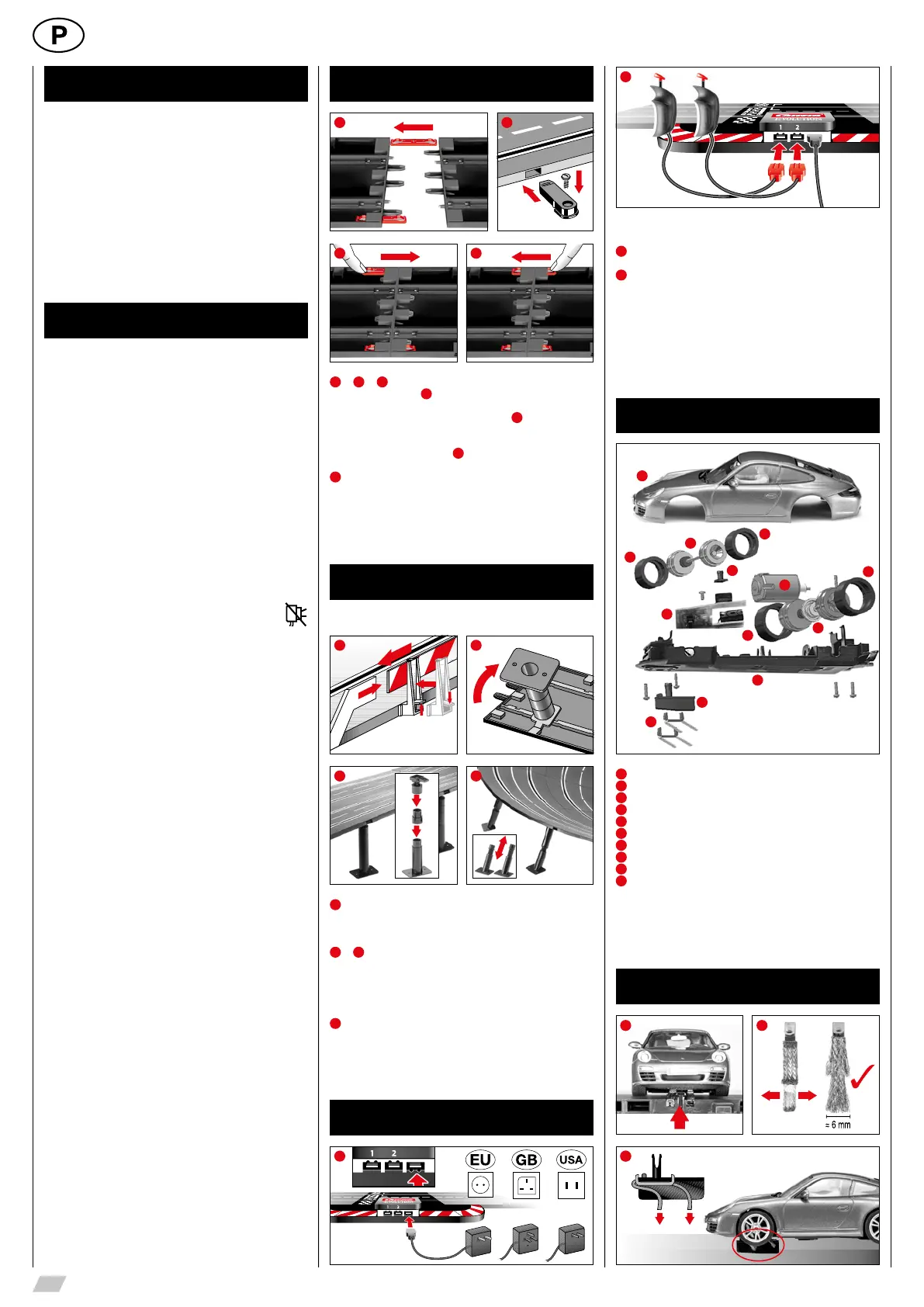

Instrução de montagem
1 4
2 3
1
+
2
+
3
Antes da montagem, en-caixar os clips de junção
como mostrado na fig.
1
. Encaixar os carris sobre uma superfície
plana. Mover os clips de junção no sentido da seta, até que se
escute o encaixe, conforme mostrado na fig.
2
. O clip de junção
pode ser encaixado também posteriormente. É possível soltar os
clips de junção em ambas as direcções, bastando premer para bai-
xo o botão de fixação (vide fig.
3
).
4
Fixação: Para a fixação das peças de pista sobre uma placa
serão utilizados os fixadores de peças de pista (Art. n-° 20085209,
não incluidos na embalagem).
Aviso:
Tapetes não são suportes adequados para a montagem devido à
electricidade estática, formação de fiapos e fácil inflamabilidade.
Guarda lateral e apoios
As barreiras de proteção estão disponíveis como acessórios.
1 2
3 4
1
Guardas de segurança: A colocação dos suportes das guar-
das de segurança ocorre por basculamento para cima sobre o
canto da pista.
2
+
3
Apoiar pistas elevadas: Introduzir os cabeçotes de ar-
ticulação em esfera com batoque de introdução nas admissões
rectangulares na parte inferior da pista. As peças intermediárias
podem ser elevadas com apoios. é possível aparafusar os pés de
apoio (os parafusos não são inclluidos).
4
Apoiar cuvas inclinadas:
Para o apoio de cuvas inclinadas, estão à disposição, apoios per-
pendiculares de respectivo comprimento. Introduzir os apoios de
altura ajustável para a entrada e saída das curvas. Itroduzir os
cabeçotes dos apoios nas admissões redondas na parte inferior
da pista.
Conexão eléctrica
1
2
A barra de conectores é a recta com as tomadas para transforma-
dor e regulador manual.
1
A ficha do transformador é colocada na entrada direita com as
duas nervuras viradas para baixo.
2
As fichas do controlador manual são encaixadas nas entradas
esquerda e central com as duas nervuras viradas para cima.
Aviso: Para evitar curto-circuitos e choques eléctricos, o brinquedo
não deverá ser conectado com outros aparelhos eléctricos, fichas,
cabos ou demais objectos estranho ao brinquedo. A autopista de
corrida Carrera Evolution somente funciona de maneira impecável
com um transformador original Carrera Evolution. O brinquedo deve
ser utilizado com o transformador fornecido ou com a fonte de ali-
mentação se o transformador for fornecido com o brinquedo.
Componentes dos veículos
1
2
3
4
4
4
4
5
9
10
6
7
8
1
Carroçaria, sabotador
2
Motor
3
Cobertura de LED
4
Pneus
5
Eixo traseiro
6
Chassi
7
Quilha mestra
8
Escova dupla
9
Eixo dianteiro
10
Placa electrónica do veículo com interruptor de comutação
Nota: a carroçaria depende do modelo.
A identificação de cada peça não pode ser utilizada como
número de encomenda.
Preparação da arrancada
33
1 2
