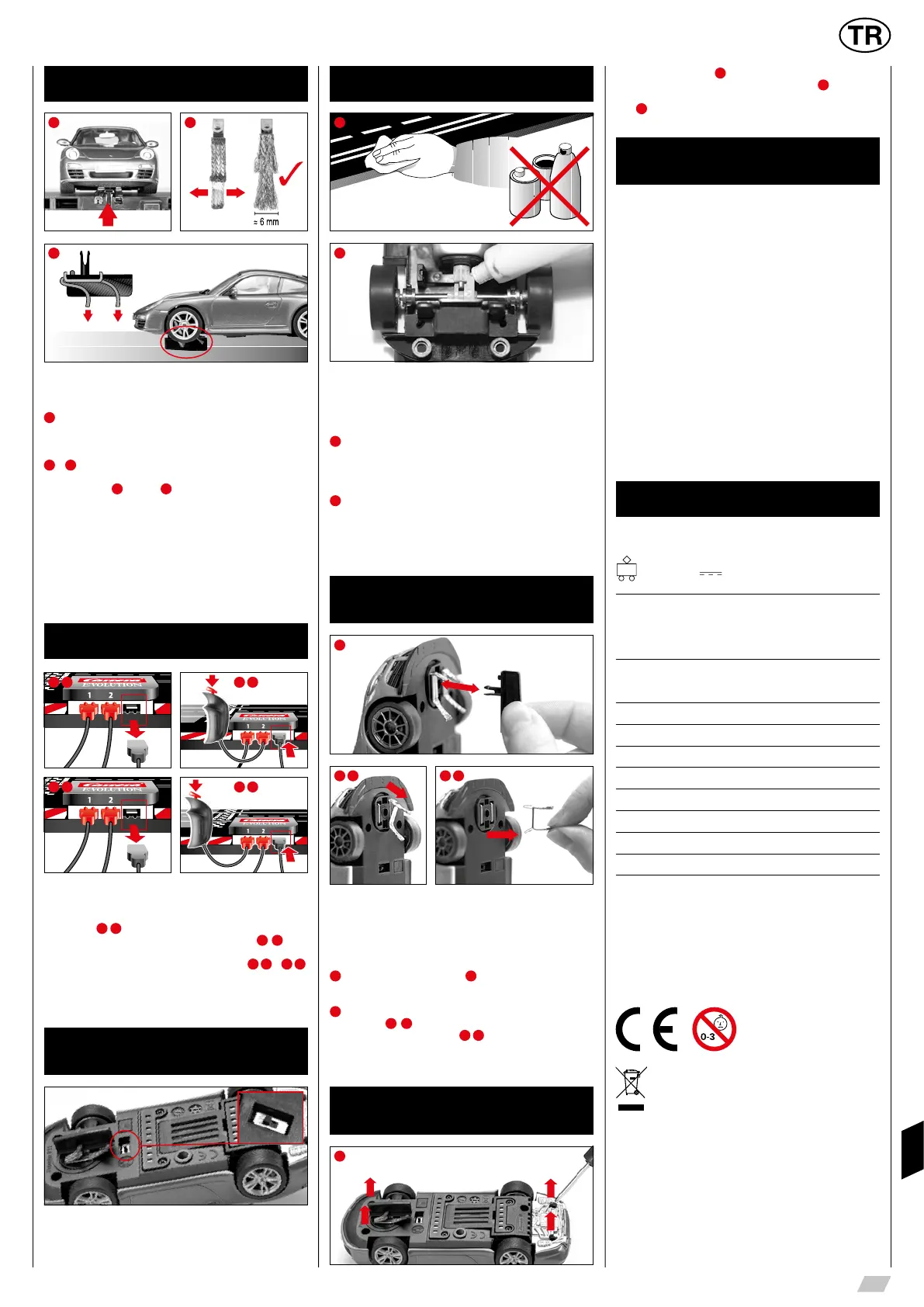

Start / Başlatma hazırlığı
33
1 2
Bu Carrera Evolution aracı 1:24 Carrera ray sistemine optimal bir
şekilde ayarlanmıştır.
1
Lütfen, aracın yönlendirme takozunun şerit kanalının içinde
olmasına ve çift sürtünme parçasının elektrik akım rayına temas
etmesine dikkat ediniz. Araçları bağlantı rayının üzerine oturtunuz.
2
+
3
Optimal sürtünme parçası pozisyonu:
İyi ve sürekli bir sürüş için sürtünme parçasının ucunu hafif yelpaze
şeklinde yayınız
2
ve şekil
3
‘de gösterildiği şekilde raya doğru
bükünüz. Sadece sürtünme parçasının ucu ray ile temas etmelidir
ve aşındığında gerektiğinde biraz kesiniz. Zaman zaman raylar ve
sürtünme parçaları tozdan ve aşınmadan kaynaklanarak yerleşen
kirlerden temizlenmelidir.
Bu araçlar orjinallerin taklitleri olduğundan, bunlara takılmış olan
spoiler veya ayna gibi küçük araç parçaları oynama esnasında muh-
temelen çıkabilir veya kırılabilir. Bundan kaçınmak için oynamadan
önce bunları çıkartarak koruma olanağınız vardır.
Hız modu %100/%70
1 a 1 b
2 a 2 b
Her iki şeridin sürülebilir maksimum hızı %70'e düşürülebilir. Bu,
çocukların veya yani başlayanların oyuna katılması durumunda
avantajlı olabilir. Bunun için önce bağlantı rayındaki adaptörün (tra-
fo) fişi çekilir
1
a
, ardından 2. şeridin regülatörü basılı tutulur ve
aynı anda bağlantı rayının adaptör fişi tekrar takılır
1
b
. Artık
maksimum hız %70'tir. Tekrar maksimum hızın %100'üne geçmek
için aynı işlem, 1. şeridin manuel regülatörü ile yapılır
2
a
+
2
b
.
Fabrika ayarı %100 değerindedir.
Pist kapatılırken son yapılan ayar korunur.
Sürüş istikametinin
değiştirilmesi
Araç geri geri sürülürken veya istenilen sürüş istikameti değiştiril-
diğinde gerekmektedir. Bunun için aracın alt tarafındaki değiştirme
şalterini her defasında diğer pozisyona getiriniz.
Onarım ve bakım
1
2
Araba yarış pistinin kusursuz bir şekilde fonksiyonunu sağlayabil-
mek için, yarış pistinin bütün parçalarının düzenli olarak temizlen-
mesi gerekmektedir. Temizleme işleminden önce elektrik fiş ini
çekiniz.
1
Yarış pisti: Yol üst yüzeyini ve şerit kanallarını kuru bir bez ile
temiz tutunuz. Solven veya kimyasal maddeler kullanmayınız.
Kullanılmadığı zaman yarış pistini toza karşı korunmuş ve kuru bir
yerde saklayınız, en iyisi orjinal kartonunda muhafaza etmenizdir.
2
Araç kontrolü: Dingillerin ve tekerleklerin yatak yerlerini, mo-
torun pinyon dişlisini, şanzıman dişlilerini ve yatakları, reçine ve
asit içermeyen gres yağı ile yağlayınız. Yardımcı malzeme olarak
örneğin kürdan kullanınız. Düzenli olarak sürtünme parçalarının ve
tekerlek lastiklerinin durumunu kontrol ediniz.
Çift sürtünme parçalarını ve
yönlendirici takozu değiştirme
2 a 2 b
1
Bilgiler:
• Her defasında sadece tek bir sürtünme parçasının çıkartılması ve
değiştirilmesi tavsiye olunur.
• Aracı kesinlikle geri geri çekmeyiniz, aksi takdirde sürtünme par-
çası hasar görebilir.
1
Yönlendirici takozu itinalı şekil
1
‘de olduğu gibi tutucularından
çekip çıkartınız.
2
Çift sürtünme parçası değiştirilirken ilk önce üst sürtünme par-
çasının şekil
2
a
sadece kısmen çekilmiş olmasına ve daha
sonra da sürtünme parçası şekil
2
b
ile çift sürtünme parçasının
komple çekilip çıkartılmasına dikkat edilmelidir. Lütfen yerleştirme
esnasında da aynı şekilde uygulayınız.
Ön ve arka dingilin
değiştirilmesi
1
Aracın üst kısmını şekil
1
‘de olduğu gibi şasiden sökünüz. Din-
gilleri bastırarak yatak yerlerinden çıkartınız şekil
2
. Yeni dingil-
leri yerleştiriniz. Dingil yatağının düzgün pozisyonuna dikkat ediniz,
şekil
3
.
Hataların giderilmesi
Sürme tekniği
Hataların giderilmesi:
Arıza durumunda lütfen aşağıda belirtilenleri kontrol ediniz:
• Akım/elektrik bağlantıları düzgün mü?
• Transformatör ve el ayarlayıcısı düzgün bağlanmış mı?
• Pist bağlantıları kusursuz mu?
• Yarış pisti ve şerit kanalları temiz mi ve yabancı maddeler bulu-
nuyor mu?
• Sürtünme parçası düzgün mü ve elektrik akımı ileten raylara te-
mas ediyor mu?
Sürme tekniği:
• Düzlüklerde (düz yollarda) hızlı sürülebilir, virajdan önce yavaşla-
malıdır, virajın çıkışında tekrar hızlanılabilir.
• Motor çalışırken araçları tutmayınız veya bloke etmeyiniz, aksi tak-
dirde fazla ısınabilir ve motor hasar görebilir.
Bilgi: Carrera tarafından üretilmemiş ray sistemlerinde kullanma
durumunda, mevcut olan yönlendirici takozun özel yönlendirici takoz
ile (20085309) değiştirilmesi gerekmektedir. Carrera geçitlerinde
(20020587) veya dik virajlarda 1/30 (20020574) kullanıldığında olu-
şan hafif sürüş sesleri, orjinallinden dolayı zorunludur ve kusursuz
oynamak için önem taşımamaktadır.
Teknik bilgiler
Çıkış gerilimi · Oyuncak transformatörü
14,8 V 29,6 W
Üreticinin adı veya ticari markası,
ticari sicil numarası ve adresi
Carrera Toys GmbH
Rennbahn Allee 1
5412 Puch
AUSTRIA
FN 52240 z
Model tanımı STAD-HKYF-002F
STAD-HKYF-003F
STAD-HKYF-004F
Giriş gerilimi 100-240 V~
Giriş AC frekansı 50/60 Hz
Çıkış gerilimi DC 14.8 V
Çıkış akımı 2.0 A
Çıkış gücü 29.6 W
Çalıştırma sırasında ortalama verimlilik 87.01 %
Düşük yükte verimlilik (% 10) 80.82 %
Sıfır yükte güç tüketimi 0.09 W
Elektrik akım modüsleri
1.) Oyun işletmesi = Araçlar el regülatörü yardımı ile
çalıştırılmaktadır
2.) Dinlenme işletmesi = /Stand-by işletmesi = El regülatörü
işletilmemektedir, oyun yok
ELEKTRİK TÜKETİMİ < 0,21 W
3.) Kapalı durum = Elektrik aleti elektrik prizinden ayrılmıştır
çekilmiştir
Bu ürün, atılan elektrikli ve elektronik ekipman (WEEE) için seçici
sıralama sembolü içerir.
Bu da çevreye verdiği olumsuz etkiyi en aza indirmek için ürünün
sökülmesi veya yeniden işlenmesi sırasında 2012/19/EU no‘lu Avru-
pa Yönergesine uygun davranılması gerektiği anlamına gelir.
Ayrıntılı bilgi için lütfen bölgesel veya yerel yetkililer ile görüşünüz.
Seçici sıralama sürecine dahil edilmeyen elektronik ürünlerde tehli-
keli maddeler bulunduğundan, çevre ve insan sağlığı için potansiyel
tehlike taşımaktadır.
