Vitajte
Buďte srdečne vítaní v tíme Carrera!
Návod na obsluhu obsahuje dôležité informácie pre výstavbu a
obsluhu Vašej závodnej dráhy Evolution. Prečítajte ho prosím sta-
rostlivo a uložte si ho.
Pri spätných otázkach sa prosím obráťte na odbyt alebo navštívte
našu webovú stránku:
carrera-toys.com
Skontrolujte prosím obsah ohľadne úplnosti a prípadných poško-
dení transportom. Obal obsahuje dôležité informácie a mal by sa
taktiež uložiť.
Prajeme Vám veľa zábavy s Vašou dráhou Carrera Evolution.
Bezpečnostné pokyny
• UPOZORNENIE! Nevhodné pre deti do 36 mesiacov. Prehltnutím
malých dielov hrozí nebezpečenstvo udusenia. Upozornenie: Počas
činnosti hrozí nebezpečenstvo zovretia.
• UPOZORNENIE!
Táto hračka obsahuje magnety alebo magnetické súčiastky. Magne-
ty, ktoré držia spolu alebo ktoré sa pripoja ku kovovému predmetu
vnútri ľudského tela, môžu spôsobiť vážne alebo smrteľné zranenie.
V prípade prehltnutia alebo vdýchnutia magnetov okamžite vyhľa-
dajte lekársku pomoc.
• Transformátor nie je hračka! Prípoje transformátora neskratovať!
Pokyn pre rodičov: Pravidelne kontrolujte transformátor ohľadne
poškodení na vedení, na zástrčke alebo na puzdre. Prevádzkujte
túto hračku iba s odporúčanými transformátormi! Pri poškodení sa
transformátor už nesmie používať! Prevádzkujte závodnú dráhu iba
s jedným transformátorom! Pri dlhších prestávkach v hre sa odporú-
ča odpojiť transformátor od siete. Neotvárajte puzdro transformátora
a regulátora rýchlosti!
• Pokiaľ sú kolíky častí zástrčky poškodené, zásuvný zdroj
sa musí zlikvidovať.
Pokyn pre rodičov:
Transformátory a sieťové zdroje nie sú vhodné na to, aby sa použí-
vali ako hračky. Používanie týchto výrobkov sa musí diať za neustá-
leho dohliadania rodičov.
• Dráhu a vozidlá treba pravidelne kontrolovať ohľadne škôd na
vedeniach, na zástrčkách a na puzdrach! Defektné diely vymeniť!
• Automobilová závodná dráha nie je vhodná na prevádzkovanie
vonku! Nepripúšťať blízkosť tekutín.
• Nepokladať žiadne kovové diely na dráhu, aby sa vyvarovalo skra-
tom. Nepostaviť dráhu v bezprostrednej blízkosti citlivých predme-
tov, keďže z dráhy vymrštené vozidlá môžu spôsobiť poškodenia.
• Pred čistením alebo údržbou vytiahnuť sieťovú zástrčku! Na čis-
tenie používať vlhkú handru, žiadne rozpúšťadlá alebo chemikálie.
Pri nepoužívaní uložiť dráhu s ochranou proti prachu a v suchu,
najlepšie v originálnom kartóne.
• Neprevádzkovať automobilovú závodnú dráhu vo výške očí alebo
tváre, keďže existuje nebezpečenstvo poranenia skrz vymrštené
vozidlá.
• Nesprávne používanie transformátora môže spôsobiť úder elek-
trickým prúdom.
• Hračka sa smie používať iba s transformátorom pre hračky.
• Nepoužívať s regulovateľnými transformátormi.
Oznámenie:
Vozidlá a kontrolná jednotka sa môžu opäť spustiť do prevádzky iba
v kompletne zmontovanom stave.
Montáž môže vykonať len dospelá osoba. Tento prístroj môžu pou-
žívať deti od 8 rokov a okrem toho tiež osoby so zníženými fyzický-
mi, zmyslovými alebo mentálnymi alebo nedostatkom skúseností a
vedomostí, pokiaľ sú pod dohľadom, alebo boli školené s ohľadom
na bezpečné používanie prístroja a pochopili nebezpečenstvá, kto-
ré vychádzajú z prístroja. Deti sa nesmú hrať s prístrojom. Čistenie
a užívateľskú údržbu nemôžu vykonávať deti bez dohľadu. Dieťa je
potrebné upozorniť, že nesmie nabíjať batérie s možnosťou nabíja-
nia kvôli nebezpečenstvu výbuchu a nesmie sa o to ani pokúšať.

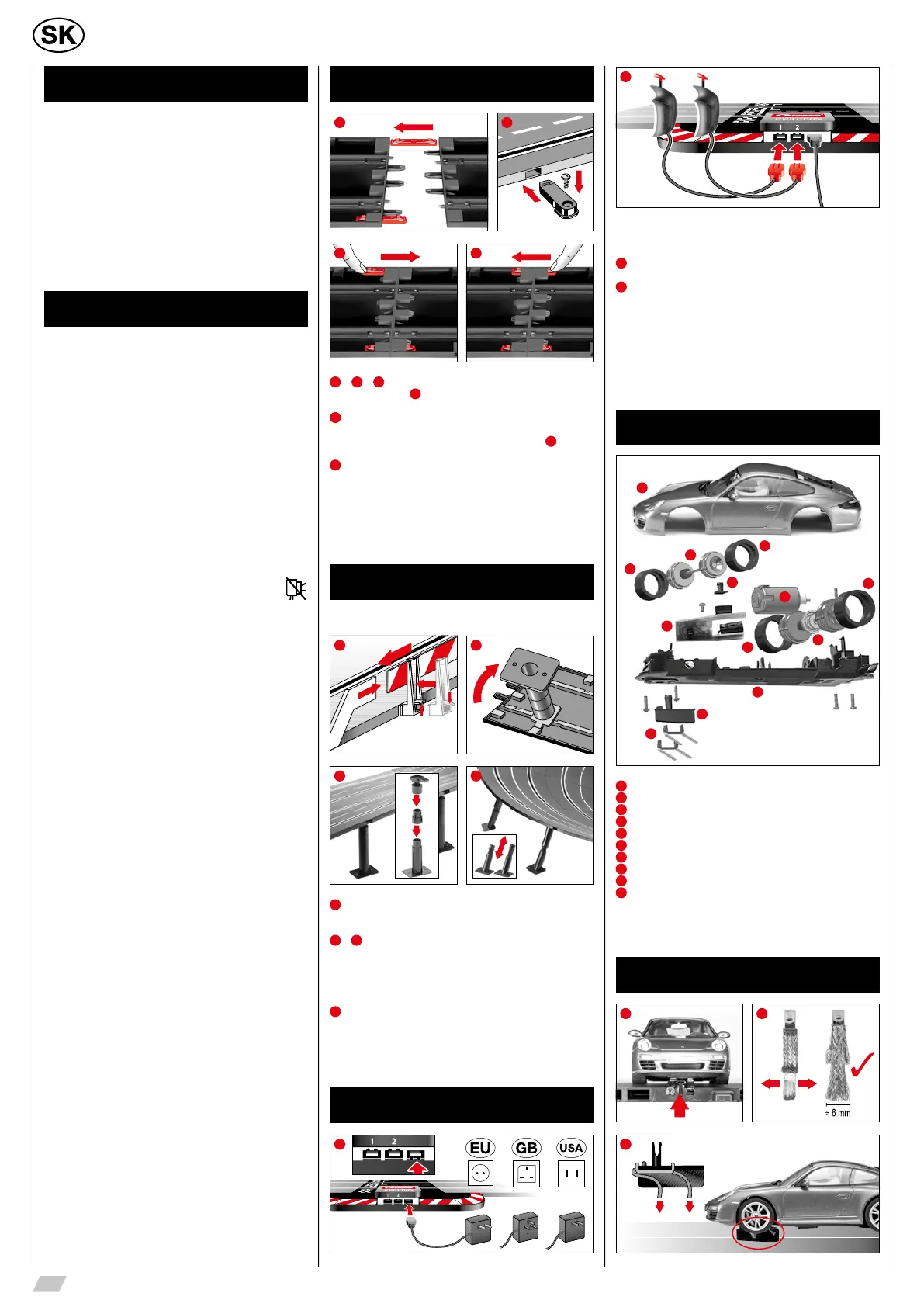

Návod na montáž
1 4
2 3
1
+
2
+
3
Pred montážou zastrčiť spojovacie klipy do koľajnice
tak, ako to je v obr.
1
popísané. Zastrčiť koľajnice na rovnej pod-
ložke do seba. Posúvať spojovacie klipy v smere šipky podľa obr.
2
až po počuteľné zaklapnutie. Spojovací klip možno aj dodatočne
zastrčiť. Uvoľnenie spojovacích klipov je v oboch smeroch možné
jednoduchým stlačením zvieracieho výstupku (viď obr.
3
).
4
Upevnenie: Pre fixáciu kusov dráhy na doske sa používajú
upevňovacie zariadenia pre kusy dráhy (č. artiklu 20085209) (nie
sú obsiahnuté v balení) .
Pokyn:
Kobercová podlaha nie je vhodným podkladom pre montáž kvôli
elektrostatickému nabitiu, tvorbe chlpov a ľahkej zápalnosti.
Zvodidlá a podpery
Zábradlie sa dá zakúpiť ako príslušenstvo.
1 2
3 4
1
Zvodidlá: Pripevnenie držiakov pre zvodidlá sa vykoná vyklope-
ním na hranu jazdnej dráhy.
2
+
3
Podopretie dráhy na estakáde:
Zasunúť hlavy guľových kĺbov so zástrčnými čapmi do k tomu
určených hranatých zachytení na spodnej strane dráhy. Skrz medzi-
kusy možno podpery zvýšiť. Priskrutkovanie piat podpier je možné
(skrutky nie sú obsiahnuté v balení).
4
Podopretie strmých zákrut:
Pre podopretie strmých zákrut sú k dispozícii šikmé podpery v prí-
slušnej dĺžke. Výškove neprestaviteľné podpery použiť pre vstupy
a výstupy zo zákrut. Hlavy podpier zastrčiť do k tomu určených
okrúhlych zachytení na spodnej strane dráhy.
Elektrické pripojenie
1
2
Pripojovacia koľajnica je rovinka so zdierkami pre transformátor a
ručné regulátory.
1
Zástrčka transformátora sa zastrčí do pravej zásuvky obomi
rebrami smerom dole.
2
Zástrčky ručného regulátora sa zastrčia do ľavej a strednej zá-
suvky obomi rebrami smerom hore.
Pokyn: Pre vyvarovanie sa skratom a elektrickým úderom, nesmie
byť táto hračka spojená s cudzími elektrickými prístrojmi, zástrč-
kami, káblami alebo inými predmetmi, ktoré sú cudzie voči tejto
hračke. Automobilová závodná dráha Carrera Evolution funguje
bezchybne iba s originálnym transformátorom Carrera Evolution.
Hračka sa musí používať s dodávaným transformátorom alebo sie-
ťovým adaptérom, pokiaľ sa dodáva transformátor spolu s hračkou.
Súčiastky vozidla
1
2
3
4
4
4
4
5
9
10
6
7
8
1
Karoséria, spoiler
2
Motor
3
Kryt LEDiek
4
Pneumatika
5
Zadná náprava
6
Podvozok
7
Vodiaci kýl
8
Dvojitý zberací kontakt
9
Predná náprava
10
Doštička plošných spojov vozidla s prepínačom
Pokyn: Karoséria vozidla je záviská od modelu.
Označenie jednotlivých častí nemožno použiť ako objednáva-
cie číslo.
Príprava štartu
33
1 2
