Üdvözöljük
Szívélyesen üdvözöljük a Carrera csapatban!
A használati utasítás az Evolution versenypálya felépítésére és
kezelésére vonatkozó fontos információkat tartalmaz. Kérjük, gon-
dosan olvassa végig és őrizze meg.
Kérdések esetén kérjük, forduljon értékesítési osztályunkhoz vagy
látogassa meg weboldalunkat:
carrera-toys.com
Kérjük, ellenőrizze a csomag tartalmát teljesség és esetleges szállí-
tásból eredő sérülések tekintetében. A csomagolás fontos informá-
ciókat tartalmaz és javasoljuk szintén megőrizni.
Jó szórakozást kívánunk Önnek a Carrera Evolution versenypá-
lyával.
Biztonsági előírások
• FIGYELMEZTETÉS! 36 hónap alatti gyermekeknek nem adható.
Fulladásveszély a lenyelhető apró részek miatt. Figyelmeztetés:
Működésből eredő beszorulás veszélye.
• FIGYELMEZTETÉS!
Ez a játék mágnest vagy mágneses alkatrészt tartalmaz. Az em-
beri test belsejében az egymáshoz vagy más fémtárgyhoz tapadó
mágnesek súlyos vagy halálos sérülést okozhatnak. Azonnal kérjen
orvosi segítséget a mágnes lenyelése vagy belélegzése esetén!
• A transzformátor nem játékszer! A trafó csatlakozóit nem szabad
rövidre zárni! Tájékoztató a szülőknek: A trafót rendszeresen
ellenőrizni kell a vezeték, a dugó vagy a burkolat sérülései
tekintetében. A játék csak az ajánlott transzformátorokkal
működtethető! Sérülés esetén a transzformátor további
alkalmazása tilos! A versenypálya csak egy transzformátorral
működtethető! Ha hosszabb ideig nem játszik, javasoljuk a
transzformátor áramhálózatról történő leválasztását. A trafó és a
sebességszabályozók burkolatát kinyitni tilos
• Ha a dugaszoló alkatrészek csapjai megsérülnek,
a dugaszolható tápegységet ki kell selejtezni.
Tájékoztató a szülőknek:
A játékok transzformátorai és tápegységei nem alkalmasak arra,
hogy azokat játékszerként használják. Ezeknek a termékeknek a
használata csak a szülők folyamatos felügyelete mellett történhet.
• A pályát és a járműveket rend szeresen ellenőrizni kell a vezeté-
kek, a dugók és a burkolatok sérülései tekintetében! A meghibáso-
dott alkotóelemeket ki kell cserélni.
• Az autóversenypálya szabadban vagy nedves terekben történő
használatra nem alkalmas! A folyadékokat távol kell tartani.
• A rövidzárlat elkerülése érdekében nem tehetők a pályára fémből
készült tárgyak. A pálya nem állítható fel érzékeny tárgyak közvetlen
közelében, mivel a pályáról kirepülő járművek sérüléseket okozhat-
nak.
• A tisztítás vagy karbantartás előtt húzza ki a hálózati csatlako-
zó dugót! A tisztításhoz nedves kendőt használjunk, az oldó- vagy
vegyszerek használata nem megengedett. Ha nem használja a pá-
lyát, portól védett és száraz helyen tárolja. E célból legkedvezőbb
az eredeti karton használata.
• A versenypálya nem működtethető arc- vagy szemmagasságban,
mivel a kirepkedő járművek miatt sérülésveszély áll fenn.
• A transzformátor szakszerűtlen használata áramütést okozhat.
• Szabályozható transzformátorokkal nem használható!
• A játék csak játékokhoz készült transzformátorral működtethető.
Útmutatás:
A járműveket és a vezérlőegységeket csak teljesen összeszerelt
állapotban szabad ismét üzembe helyezni.
Az összeszerelést csak felnőtt személy végezheti el. A készüléket
8 év feletti gyermekek használhatják, továbbá korlátozott fizikai,
érzékelési és mentális képességű, illetve megfelelő tapasztalattal és
tudással nem rendelkező személyek csak felügyelet mellett, illetve
a biztonságos használatot és a használatból eredő veszélyeket
megértve használhatják a készüléket. A készülékkel gyerekek nem
játszhatnak. A tisztítást és a felhasználói karbantartást gyermekek
felügyelet nélkül nem végezhetik. A gyermeknek útmutatást kell
adni arra vonatkozóan, hogy robbanásveszély miatt ne próbálja
meg feltölteni a nem tölthető elemeket.

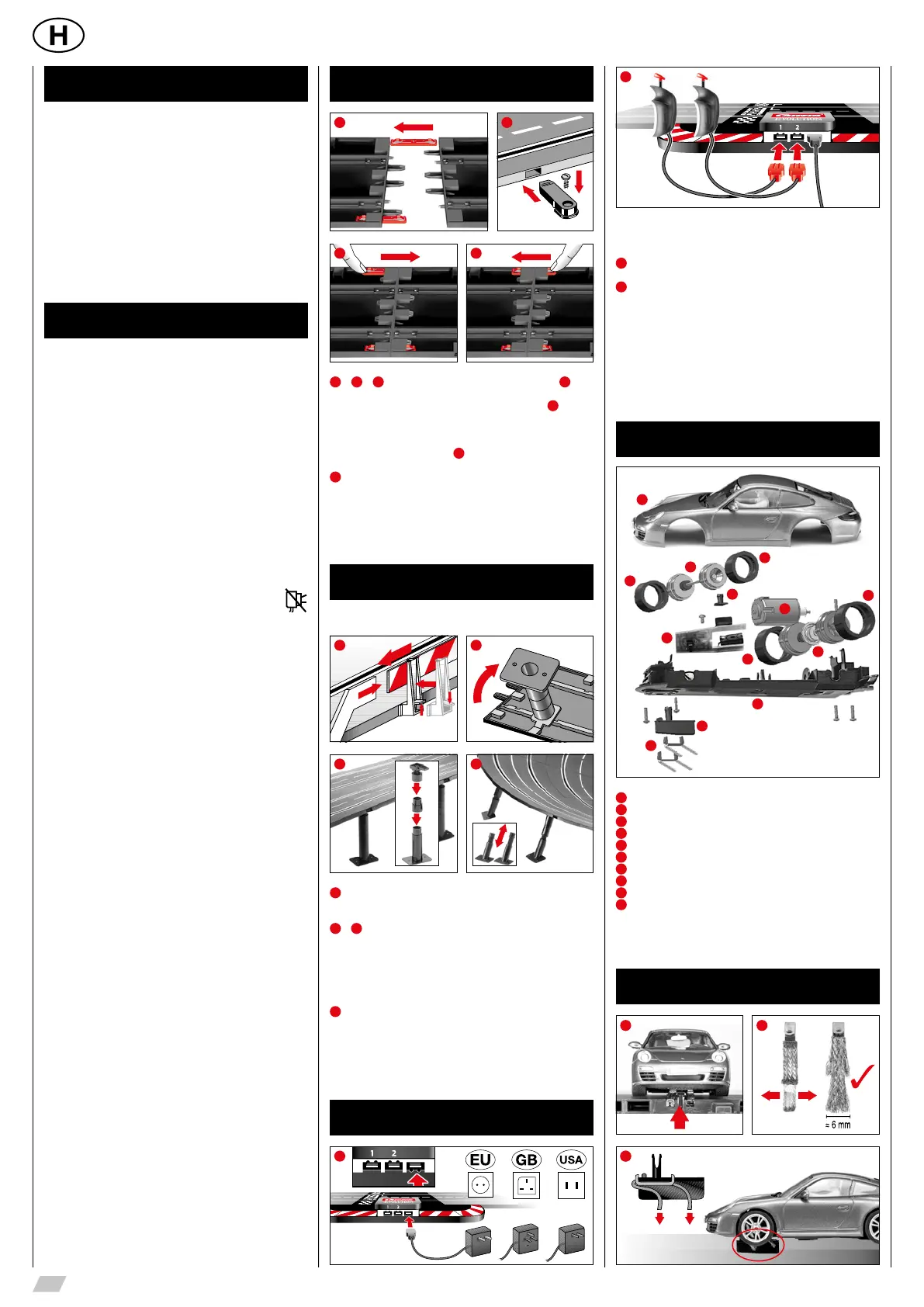

Felépítési útmutató
1 4
2 3
1
+
2
+
3
A felépítés előtt az összekötő kapcsokat az
1
ábrá-
nak megfelelően a sínbe dugjuk. A síneket egy sima és egyenletes
aljzaton egymásba dugjuk. Az összekötő kapcsokat a
2
ábrának
megfelelően nyílirányba mozgatjuk, míg hallhatóan beugranak.
Az összekötő kapcsok behelyezése utólag is lehetséges. Az össze-
kötő kapcsok oldása a szorító orr mindkét irányba történő egyszerű
lenyomásával lehetséges (lásd
3
ábra).
4
Rögzítés: A pályadarabok terepasztalon történő rögzítéséhez
a pályaszakasz rögzítőket (cikksz.: 20085209) kell alkalmazni (az
egység nem tartalmazza).
Figyelem:
A padlószőnyeg a sztatikai feltöltődés, a bolyhok képződése és a
fokozott gyúlékonyság miatt nem tekinthető megfelelő aljzatnak.
Szalagkorlátok és kitámasztók
A szalagkorlát tartozékként vásárolható meg.
1 2
3 4
1
Szalagkorlátok: A szalagkorlátok tartóinak rögzítése az útpá-
lyára való felbillentéssel történik.
2
+
3
Magasban lévő pályaszakaszok kitámasztása:
A gömbcsuklós fejeket a bedugható csapokkal betoljuk a pálya
alsó részén lévő, e célt szolgáló szögletes befogó szerkezetek-
be. A kitámasztók magassága közbenső idomokkal növelhető.
A kitámasztók felcsavarozása lehetséges (az egység a csavarokat
nem tartalmazza).
4
Döntött kanyarok kitámasztása:
A döntött kanyarok kitámasztásához megfelelő hosszúságú ferde
kitámasztók állnak rendelkezésre. A kanyarbe- és kimenetekhez
való magasságban nem állítható kitámasztókat alkalmazzuk.
A kitámasztók fejeit bedugjuk a pálya alsó részén lévő, e célt szol-
gáló kerek befogó szerkezetekbe.
Villamos csatlakoztatás
1
2
A csatlakozó sín a transzformátor és a kézi szabályozó
csatlakoztatását szolgáló perselyeket tartalmazó egyenes.
1
A transzformátor dugaszát illessze be bele a jobb oldali aljzatba,
úgy hogy a két borda lefelé nézzen.
2
A kézi vezérlő dugaszát illessze be bele a bal oldali és a középső
aljzatba, úgy hogy a két borda felfelé nézzen.
Figyelem:
A rövidzárlatok és áramütések megakadályozása érdekében
a játék nem csatlakoztatható idegen elektromos eszközökre,
dugókra, kábelekre vagy egyéb játéktól idegen tárgyakra. A
Carrera Evolution autóversenypálya csak eredeti Carrera Evolution
transzformátorral működik kifogástalanul. Ha a játékhoz mellékelve
van a transzformátor, akkor a játékot a mellékelt transzformátorral
vagy hálózati adapterrel kell használni.
Járműelemek
1
2
3
4
4
4
4
5
9
10
6
7
8
1
Karosszéria, spojler
2
Motor
3
LED fedél
4
Abroncs
5
Hátsó tengely
6
Alváz
7
Vezetőgerinc
8
Kettős kefe
9
Első tengely
10
Járműplatina átkapcsolóval
Figyelem: A jármű felépítése modellfüggő.
Az egyes alkotóelemek jelölése nem alkalmazható rendelési
számként.
A start előkészítése
33
1 2
