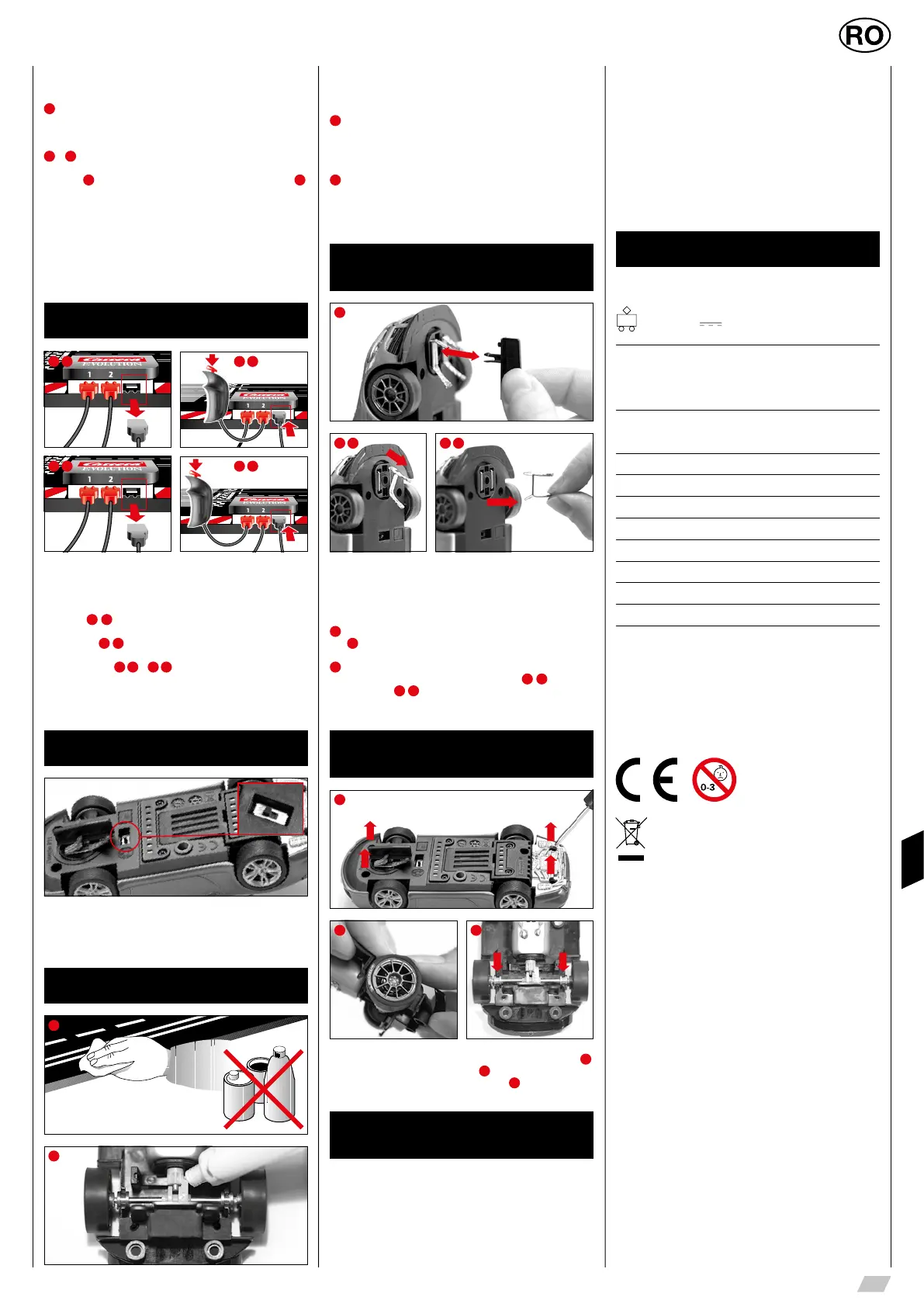

35
Această maşină Carrera Evolution este adaptată în mod optim pen-
tru sistemul de şine Carrera 1:24.
1
Aveţi grijă ca elementul de ghidare al maşinii să se afle în ca-
nalul benzii, iar contactorii dubli să fie în contact cu şina de curent.
Aşezaţi maşinile pe şina de racord.
2
+
3
Realizarea unui contact optim:
Pentru o deplasare bună şi continuă, desfaceţi uşor capătul con-
tactorului
2
şi îndoiţi-l corespunzător spre şină conform Fig.
3
.
Doar capătul contactorului ar trebui să aibă contact cu şina, iar dacă
se uzează se poate tăia puţin din el. Şinele şi contactorii ar trebui
curăţate din când în când de praf şi impurităţi de la frecare.
În timpul jocului, piesele mici ale maşinii, precum spoiler sau oglinzi,
care se construiesc aşa pentru a fi cât mai aproape de original, se
pot desprinde sau rupe. Pentru a evita aceasta, aveţi posibilitatea
de a le îndepărta de pe maşină înainte de joacă, pentru a le proteja.
Modul viteză 100%/70 %
1 a 1 b
2 a 2 b
Există posibilitatea reducerii vitezei maxime de deplasare a ambelor
piste la 70 %, acest lucru poate fi avantajos dacă copiii sau înce-
pătorii se joacă împreună. Pentru a face acest lucru, ștecherul
unităţii de alimentare (transformatorul) este mai întâi tras din șina de
conectare
1
a
, apoi controlerul pistei 2 este ţinut apăsat și, în
același timp, ștecherul unităţii de alimentare este reintrodus în șina
de conectare
1
b
. Viteza maximă este acum de 70 %. Pentru a
reveni la viteza maximă de 100 %, procedaţi la fel cu controlerul
manual al pistei 1
2
a
+
2
b
. Setarea din fabrică corespunde la
100 %.
Ultima setare este păstrată la oprirea cursei
Schimbarea sensului de mers
Este necesar, respectiv posibil, la mersul înapoi a maşinii sau dacă
se doreşte schimbarea sensului. Pentru aceasta aduceţi comutato-
rul de pe partea inferioară a maşinii în cealaltă poziţie.
Întreţinerea şi curăţirea
1
2
Pentru a asigura o funcţionare ireproşabilă a pistei, trebuie curăţate
toate piesele pistei în mod regulat. Înainte de curăţire se scoate
ştecărul din priză.
1
Pista: Se curăţă suprafaţa pistei de rulare şi canalul benzii cu o
cârpă uscată. Pentru curăţire nu se vor folosi solvenţi sau chimicale.
Dacă nu se foloseşte, pista se păstrează protejată de praf şi la loc
uscat, cel mai bine în cutia originală.
2
Verificarea maşinii: punctele de reazem ale axelor şi roţile, pi-
nioanele, roţile dinţate şi lagărele se curăţă şi se ung cu unsoare ce
nu conţine răşină sau acizi. Folosiţi pentru aceasta de ex. o scobi-
toare. Verificaţi în mod regulat starea contactorilor şi a cauciucurilor.
Schimbarea contactorilor dubli
şi a elementului de ghidare
2 a 2 b
1
Indicaţie:
• Se recomandă să se scoată numai câte un contactor şi să se în-
locuiască.
• Maşinile nu se trag niciodată în spate deoarece s-ar putea dete-
riora contactorii.
1
Se scoate cu grijă elementul de ghidare din suport conform
Fig.
1
.
2
La schimbarea contactorului dublu trebuie avut grijă ca mai în-
tâi să se scoată parţial contactorul de sus Fig.
2
a
şi apoi cu
contactorul Fig.
2
b
să se scoată complet contactorul dublu. La
introducere se va proceda la fel.
Schimbarea axei
din faţă/spate
1
2 3
Se desface partea superioară a maşinii de pe şasiu, conform Fig.
1
.
Se scot prin apăsare axele din lagăre
2
. Se introduc axele noi. Se
va respecta poziţia corectă a lagărelor axelor
3
.
Remedierea erorilor
Tehnica de deplasare
Remedierea erorilor:
În caz de deranjamente, vă rugăm să verificaţi următoarele:
• Sunt corecte conexiunile electrice?
• Transformatorul şi regulatorul manual au fost conectate corect?
• Sunt perfecte îmbinările pistei?
• Pista şi canalul benzii sunt curate şi fără corpuri străine?
• Contactorii sunt în ordine şi fac contact cu şina de curent?
Tehnica de deplasare:
• Pe segmentele drepte se poate merge cu viteză, înainte de curbe
trebuie frânat, iar la ieşirea din curbă se poate accelera din nou.
• Maşinile nu se ţin şi nu se blochează dacă motorul merge deoare-
ce aceasta ar putea duce la supraîncălzire şi defectarea motorului.
Indicaţie: Dacă se foloseşte pe sisteme de şine care nu sunt pro-
duse de Carrera, elementul de ghidare existent trebuie înlocuit cu
un element de ghidare special (#20085309). Zgomotele de mers
uşoare la folosirea trecerilor Carrera (#20020587) sau a curbelor în
pantă 1/30° (#20020574) sunt condiţionate de originalitatea la scară
şi nu se remediază pentru o funcţionare bună a jocului.
Date tehnice
Tensiunea de ieşire · transformatorul jucăriei
14,8 V 29,6 W
Denumirea producătorului sau marca
comercială, numărul de înregistrare la
Registrul Comerţului și adresa
Carrera Toys GmbH
Rennbahn Allee 1
5412 Puch
AUSTRIA
FN 52240 z
Identificator de model STAD-HKYF-002F
STAD-HKYF-003F
STAD-HKYF-004F
Tensiune de intrare 100-240 V~
Frecvenţa c.a. de intrare 50/60 Hz
Tensiune de ieșire DC 14.8 V
Curent de ieșire 2.0 A
Putere de ieșire 29.6 W
Randament mediu în mod activ 87.01 %
Randamentul la sarcină redusă (10 %) 80.82 %
Puterea absorbită în regim fără sarcină 0.09 W
Moduri de alimentare cu curent electric
1.) Operarea jocului = vehiculele sunt operate prin telecomandă
manuală
2.) Staţionare/Operare stand-by = nu se operează telecomenzile
manuale, nu se poate juca
CONSUMUL DE CURENT < 0,21 W
3.) Deconectarea = Adaptorul se deconectează de la reţeaua de
curent
Acest produs este prevăzut cu simbolul pentru îndepărtarea selecti-
vă ca deşeu a echipamentelor electrice (WEEE). Aceasta înseamnă
că produsul trebuie îndepărtat ca deşeu în conformitate cu Directiva
UE 2012/19/EU în scopul minimizării poluării mediului.
Informaţii suplimentare puteţi obţine de la autorităţile locale sau
regionale.
Produsele electronice care nu sunt incluse în acest proces selectiv
de îndepărtare a deşeurilor sunt un pericol pentru mediu şi sănătate
datorită substanţelor periculoase conţinute.
