Добро пожаловать
Добро пожаловать в команду Carrera!
Руководство пользователя содержит важную информацию по
монтажу иобслуживанию Вашей гоночной трассы Evolution. По-
жалуйста, рочитайте ее внимательно, а затем сохраните.
Если возникнут вопросы, обращайтесь, пожалуйста, к нашему
сбытовику или зайдите на нашу страничку в Интернете:
carrera-toys.com
Пожалуйста, проверьте содержимое на комплектность и нали-
чие возможных транспортных повреждений. Упаковка содер-
жит важную информацию, поэтому ее также следует сохранить.
Мы желаем Вам приятно провести время с Вашей новой трас-
сой Carrera Evolution.
Указания по технике
безопасности
• ПРЕДУПРЕЖДЕНИЕ! Не годится для детей младше 36 месяцев.
Опасность удушья вследствие проглатывания мелких деталей.
Внимание: Опасность защемления вследствие функций игрушки.
• ПРЕДУПРЕЖДЕНИЕ!
Данная игрушка содержит магниты или магнитные части. Магниты,
которые в теле человека притягиваются друг к другу или притяги-
вают другой предмет, могут вызвать тяжёлые или даже смертель-
ные повреждения. Немедленно вызовите врача, если магнит был
проглочен или втянут внутрь дыханием.
• Трансформатор не является игрушкой! Не закорачивайте выводы
трансформатора! Указание для родителей: Регулярно проверяйте
трансформатор на наличие повреждений кабеля, штекера или
корпуса. Разрешается пользоваться игрушкой только с рекомен-
дуемым трансформатором! В случае поломки нельзя продолжать
пользоваться трансформатором! Гоночную трассу следует вклю-
чать только с одним трансформатором! При больших перерывах в
игре рекомендуется отключать трансформатор от питающей сети.
Не открывайте корпус трансформатора и регуляторов скорости!
• Если контакты штекерных частей повреждены,
подключаемый источник питания подлежит отбраковке.
Указание для родителей:
Трансформаторы и сетевые приборы для игрушек не пригодны для
использования как игрушки. Использование этих изделий должно
проходить под строгим контролем родителей.
• Дорогу и автомобили следует регулярно проверять на предмет
наличия повреждений кабелей, штекеров и корпусов! Поломанные
детали следует заменить.
• Гоночная дорога не предназначена для игры на открытом возду-
хе или в сырых помещениях! Беречь от влаги.
• Во избежание коротких замыканий не кладите на полотно дороги
металлические детали. Не устанавливайте дорогу в непосред-
ственной близи от хрупких предметов, поскольку вылетающие с
трека автомобили могут повредить их.
• Перед очисткой выдерните штепсельную вилку из сети! Ис-
пользуйте для очистки влажную тряпочку, не применяйте раство-
рители и химикаты. При неиспользовании дорогу следует хранить
в защищенном от пыли сухом месте, лучше всего в оригинальной
картонной упаковке.
• Игру „автогонки“ не устанавливайте на уровне лица или глаз,
поскольку существует опасность получения травм из-за могущих
вылететь с трассы автомобилей.
• Неправильное использование трансформатора может привести к
поражению электрическим током.
• Игрушку разрешается использовать только с трансформатором
для игрушек.
• Не используйте с регулируемыми трансформаторами!
Примечание:
повторно использовать машинки и пульт управления можно только
в полностью собранном виде.
Собирать устройство имеют право только взрослые. Данное
устройство могут использовать дети в возрасте от 8 лет и старше,
а также лица с ограниченными физическими, сенсорными или
умственными возможностями либо имеющие недостаточный опыт
и (или) знания, если они находятся под надзором или прошли ин-
структаж по безопасному использованию устройства и осознают
соответствующие опасности. Детям запрещено играть с устрой-
ством. Дети не должны проводить очистку и обслуживание без
надзора взрослых. Детям следует запретить пытаться заряжать
батарейки, не предназначенные для повторной зарядки. Опас-
ность взрыва!

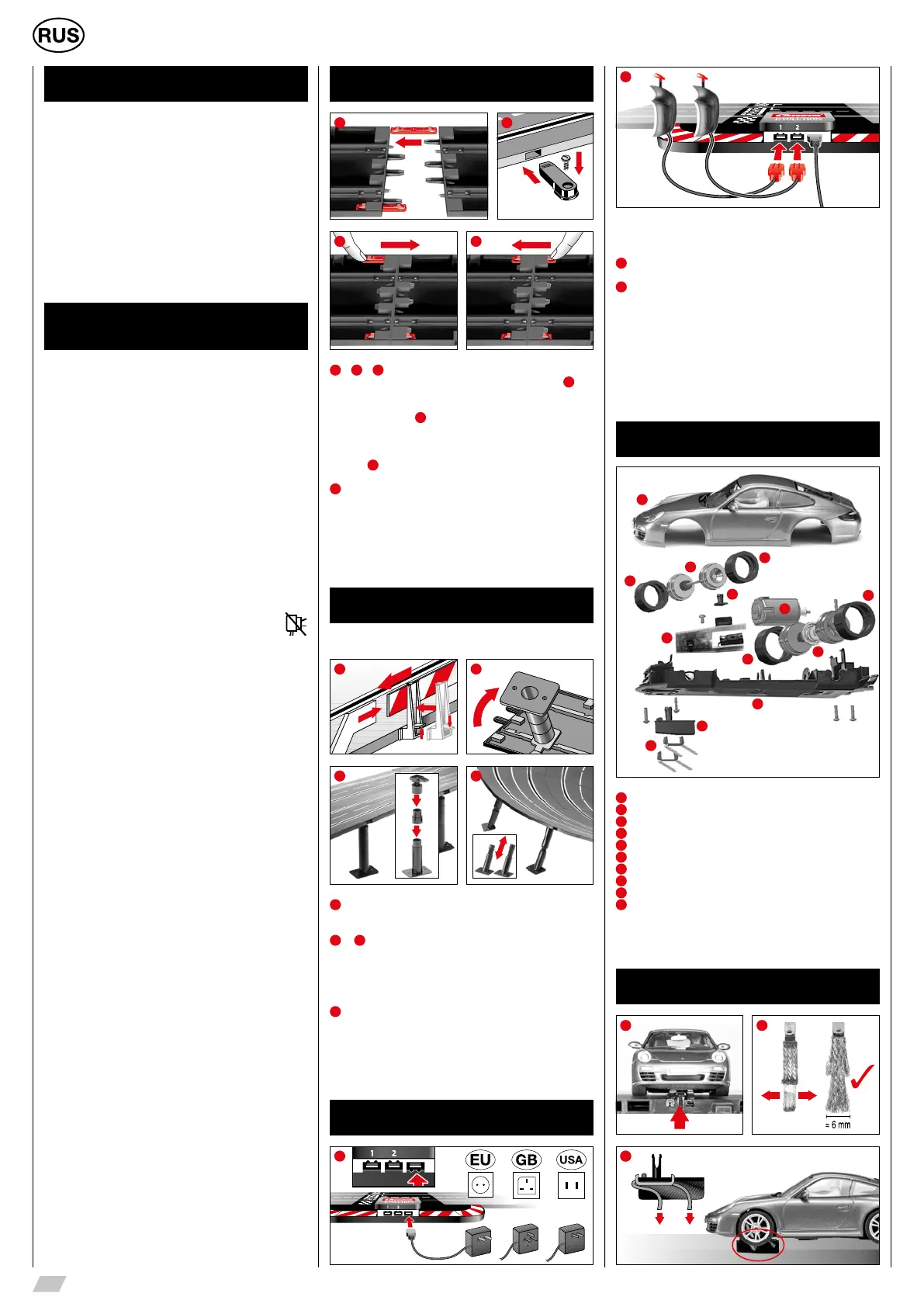

Руководство по сборке
1 4
2 3
1
+
2
+
3
Перед установкой вставьте в направляющую сое-
динительные пружинные зажимы, как показано на рис.
1
. Со-
едините направляющие на ровной основе. Переместите соеди-
нительные пружинные зажимы в направлении стрелки в
соответствии с рис.
2
до слышного вхождения в зацепления.
Соединитель-ный пружинный зажим можно вставить и позже.
Pазъединить соединительные пружинные зажимы можно, про-
сто нажав вниз на лапку пруж-инного зажима с лю-бой стороны
(см. рис.
3
).
4
Фиксация: для закрепления деталей полотна дороги на
одной плите используются крепления деталей полотна (арт.
No 20085209) (не входит в упаковку).
Указание: Ковровое покрытие не является подходящей осно-
вой для сборки в связи со статическим зарядом, образованием
ворса и легкой воспламеняемостью.
Направляющие планки и опоры
Направляющие планки можно приобрести как комплектующие.
1 2
3 4
1
Направляющие планки: держатели направляющих планок
крепятся путем опрокидывания наверх на обочину.
2
+
3
Опора эстакад: iнаконечники шариковых шарниров
вставьте вставными шипами в предусмотренные под них много-
гранные приемные отверстия на нижней стороне трассы. С по-
мощью вставок можно увеличить опоры. Возможно прикручива-
ние ножек опор (винты не входят).
4
Опора крутых поворотов: Для опоры крутых поворотов
имеются косые опоры соответствующей длины. Для заходов
на крутые повороты и выходов с крутых поворотов используйте
не изменяемые по высоте опоры. Наконечники опор вставьте
в предусмотренные под них круглые приемные отверстия на
нижней стороне трассы.
Электрическое подключение
1
2
Шина для подключения представляет собой прямой участок с
гнездами для трансформатора и ручного регулятора.
1
Штекер трансформатора вставляется в правое гнездо двумя
выступами книзу.
2
Штекеры ручного регулятора вставляются в левое и
центральное гнездо двумя выступами кверху.
Указание: Во избежание коротких замыканий и ударов элек-
трическим током нельзя соединять игрушку с посторонними
электрическими приборами, штекерами, проводами или про-
чими предметами, не относящимся к игрушке. Гоночная трасса
Carrera Evolution безупречно работает только с оригинальным
трансформатором Carrera Evolution. Игрушку следует исполь-
зовать с прилагаемым трансформатором или блоком питания в
случае наличия трансформатора в комплекте поставки.
Составные элементы машины
1
2
3
4
4
4
4
5
9
10
6
7
8
1
кузов, спойлер
2
двигатель
3
покрытие СИДа
4
шины
5
задняя ось
6
шасси
7
направляющий киль
8
двойная ползушка
9
передняя ось
10
печатная плата с переключателем
Указание: Сборка машин зависит от модели.
Обозначение отдельных деталей не является номером для
заказов!
Подготовка к пуску
33
1 2
