Witamy
Serdecznie witamy w zespole Carrera ! Instrukcja obsługi zawiera
ważne informacje dotyczące budowy i obsługi toru wyścigowego
typu Evolution. Prosimy o dokładne zapoznanie się z treścią instruk-
cji obsługi i o jej zachowanie. Z pytaniami prosimy zwracać się do
naszego działu sprzedaży lub odwiedzić naszą stronę internetową:
carrera-toys.com
Prosimy o sprawdzenie zawartości opakowania celem stwierdze-
nia czy towar jest kompletny i czy nie uległ uszkodzeniu podczas
transportu. Na opakowaniu znajdują się ważne informacje i z tego
względu zaleca się jego zachowanie.
Życzymy Państwu przyjemnej zabawy z Państwa nowym torem
wyścigowym typu Carrera Evolution.
Uwagi dot. bezpiecznego użycia
• OSTRZEŻENIE! Produkt nie jest przeznaczony dla dzieci w wieku po-
nizej 36 miesiecy. Niebezpieczeństwo uduszenia na skutek połknięcia
małych części. Ostrzeżenie: niebezpieczeństwo zakleszczenia związa-
ne z funkcją.
• OSTRZEŻENIE!
Zabawka zawiera magnesy lub części magnetyczne. Magnesy przycią-
gnięte do siebie lub przywierające do przedmiotu metalowego w organi-
zmie człowieka mogą być przyczyną poważnych, a nawet śmiertelnych
obrażeń. W przypadku połknięcia magnesów lub wprowadzenia ich do
dróg oddechowych należy natychmiast zwrócić się o pomoc lekarską!
• Transformator nie jest zabawką! Nie wolno zwierać łącz transformato-
ra! Wskazówka dla rodziców: Transformator należy regularnie spraw-
dzać pod kątem uszkodzeń przewodów, wtyczki i obudowy. Zabawkę
należy użytkować wyłącznie z zaleconym transformatorem! Nie wolno
używać uszkodzonego transformatora! Tor wyścigowy może być użyt-
kowany wyłącznie z transformatorem! W przypadku dłuższych przerw
w użytkowaniu zaleca się odłączenie transformatora od sieci elektrycz-
nej. Nie otwierać obudowy transformatora i regulatorów prędkości!
• Jeśli wtyki złączy wtykowych są uszkodzone,
należy odpowiednio zutylizować zasilacz sieciowy.
Wskazówka dla rodziców:
Transformatory i zasilacze sieciowe nie są urządzeniami przeznaczony-
mi do zabawy. Użytkowanire tych urządzeń musi być zawsze nadzoro-
wane przez rodziców.
• Tor i pojazdy należy regularnie sprawdzać pod kątem uszkodzeń
przewodów, wtyczek i obudów! Uszkodzone części należy wymienić.
• Tor wyścigowy nie jest przeznaczony do zabawy na powietrzu lub w
wilgotnych pomieszczeniach! Należy unikać kontaktu z substancjami
ciekłymi.
• Nie należy umieszczać żadnych metalowych przedmiotów na torze
celem uniknięcia zwarcia.Nie należy umieszczać toru w pobliżu łatwo
uszkadzalnych przedmiotów, ponieważ pod wpływem działania siły
odśrodkowej wyrzucone z toru pojazdy mogą spowodować ich uszko-
dzenie.
• Przed czyszczeniem lub konserwacją należy wyjąć wtyczkę z gniazd-
ka! Do czyszczenia należy używać wilgotnych chusteczek, nie należy
używać żadnych rozpuszczalników i środków chemicznych. W przypad-
ku nieużytkowania toru należy go przechowywać najlepiej w oryginal-
nym kartonie w suchym miejscu i chronić przed zakurzeniem.
• Torem wyścigowym nie należy bawić się na wysokości twarzy lub
oczu ze względu na niebezpieczeństwo zranienia przez pod wpływem
działania siły odśrodkowej wyrzucone z toru pojazdy.
• Nieodpowiednie użytkowanie transformatora może spowodować po-
rażenie prądem elektrycznym.
• Zabawkę można użytkować wyłącznie z transformatorem przeznaczo-
nym do zabawek.
• Nie używać z transformatorami z możliwością regulacjI!
Wskazówka:
Ponowne uruchomienie pojazdów i urządzenia sterującego jest dozwo-
lone wyłącznie po ich kompletnym zmontowaniu.
Montaż mogą wykonywać tylko osoby dorosłe. Użytkowanie urządzenia
przez dzieci w wieku od 8 lat oraz osoby o ograniczonej sprawności
fizycznej, sensorycznej lub umysłowej bądź nieposiadające doświad-
czenia i wiedzy w tym zakresie jest dozwolone tylko pod nadzorem innej
doświadczonej osoby lub po odbyciu szkolenia w zakresie bezpiecz-
nego użytkowania urządzenia i zrozumieniu związanych z tym zagro-
żeń. Nie wolno pozwalać dzieciom bawić się urządzeniem. Dzieciom
nie wolno bez nadzoru czyścić urządzenia ani wykonywać czynności
konserwacyjnych przewidzianych do wykonywania przez użytkownika.
Należy wytłumaczyć dziecku, że ponowne ładowanie baterii jednorazo-
wych grozi wybuchem i stanowczo zabronić podejmowania takich prób.

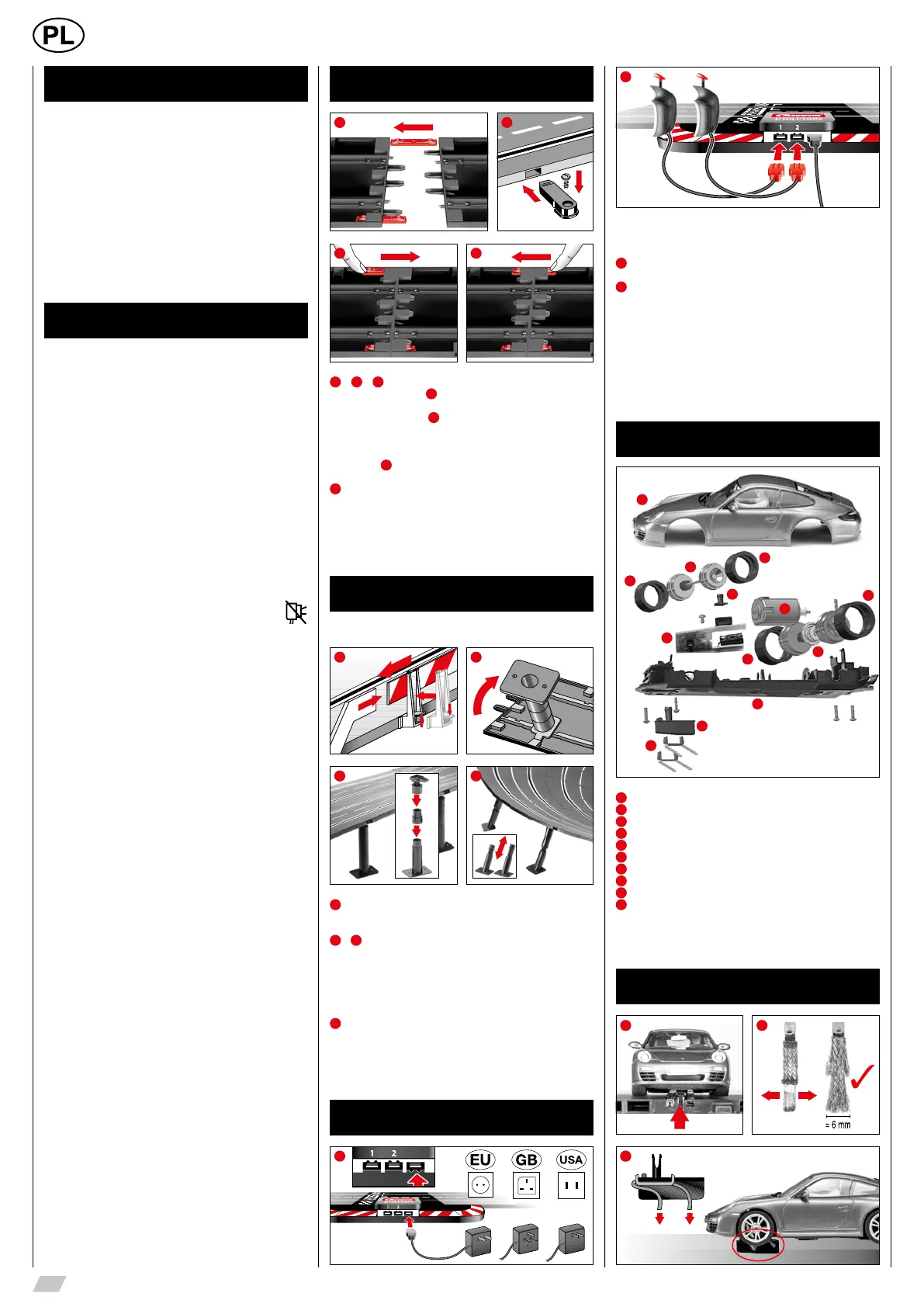

Instrukcja montażu
1 4
2 3
1
+
2
+
3
Przed montażem wsunąć zacisk łączeniowy w szynę
zgodnie z ilustracją nr
1
. Na równym podłożu połączyć szyny.
Zaciski łączeniowe poruszać w kierunku oznaczonym strzałką
zgodnie z ilustracją nr
2
aż do momentu usłyszenia dźwięku
ozna czającego wzębienie zapadki. Zaciski łączeniowe można
włożyć również później. Rozluźnienie zacisków łączeniowych jest
możliwe w obu kierunkach poprzez przyciśnięcie końcówki zacisku
(ilustracja nr
3
).
4
Zamocowanie: Do zamocowania elementów toru na płycie
stosuje się elementy łączące (Nr 20085209) (nie dołączone do
zestawu).
Wskazówka: Wykładzina podłogowa nie nadaje się jako podkład
dla toru ze względu na jego naładowanie statyczne i łatwopalność.
Bariery ochronne i podpory
Barierki drogowe są dostępne jako akcesoria.
1 2
3 4
1
Bariery ochronne: Umieszczenie zamocowań barier ochron-
nych następuje poprzez ich umocowanie na krawędzi toru.
2
+
3
Podparcie podwyższonych odcinków toru: Główki prze-
gubów kulowych z zębem do wciśnięcia wsunąć w odpowiednie,
przeznaczone do tego celu zamocowanie znajdujące się na spodzie
toru. Podpory można przedłużyć przy pomocy podpór pośrednich.
Istnieje możliwość przymocowania podpór śrubami. (Śrub nie dołą-
czono do zestawu).
4
Podparcie ostrych zakrętów: Do podparcia ostrych zakrętów
dołączono do zestawu podpory skośne odpowiedniej długości.
Podpory, których długości nie można regulować, należy stosować
do podparcia początków i końców zakrętów. Główki podpór wsunąć
do odpowiednich, przeznaczonych do tego celu okrągłych zamoco-
wań znajdujących się na spodzie toru.
Podłączenie do prądu
1
2
Szyną przyłączeniową jest prosta z gniazdkiem dla transformatora i
ręcznego regulatora prędkości.
1
Wtyczkę transformatora należy podłączyć do prawego gniazda
w taki sposób, aby dwie wypustki skierowane były w dół.
2
Wtyczki regulatorów ręcznych należy podłączyć do lewego i
środkowego gniazda w taki sposób, aby dwie wypustki skierowane
były do góry.
Wskazówka: Aby unikną zwarć i porażenia prądem nie wolno
łączyć toru z innymi urządzeniami elektrycznymi, gniazdkami,
kablami lub innymi przedmiotami nie należącymi do zestawu. Tor
wyścigowy typu Carrera Evolution funkcjonuje bez zakłóceń tylko
z oryginalnym transformatorem typu Carrera Evolution. Zabawki
należy używać ze znajdującym się w zestawie transformatorem lub
zasilaczem, jeśli został on dostarczony razem z zabawką.
Części pojazdu
1
2
3
4
4
4
4
5
9
10
6
7
8
1
Karoseria, spojler
2
Silnik
3
Pokrywa diody LED
4
Opony
5
Oś tylna
6
Podwozie
7
Stępka
8
Podwójne szczotki doprowadzające prąd
9
Oś przednia
10
Platyna pojazdu z przełącznikiem
Wskazówka: Sposób montażu pojazdu zależy od typu modelu.
Oznaczenie poszczególnych części nie oznacza numeru zamó-
wienia.
Przygotowanie do start
33
1 2
