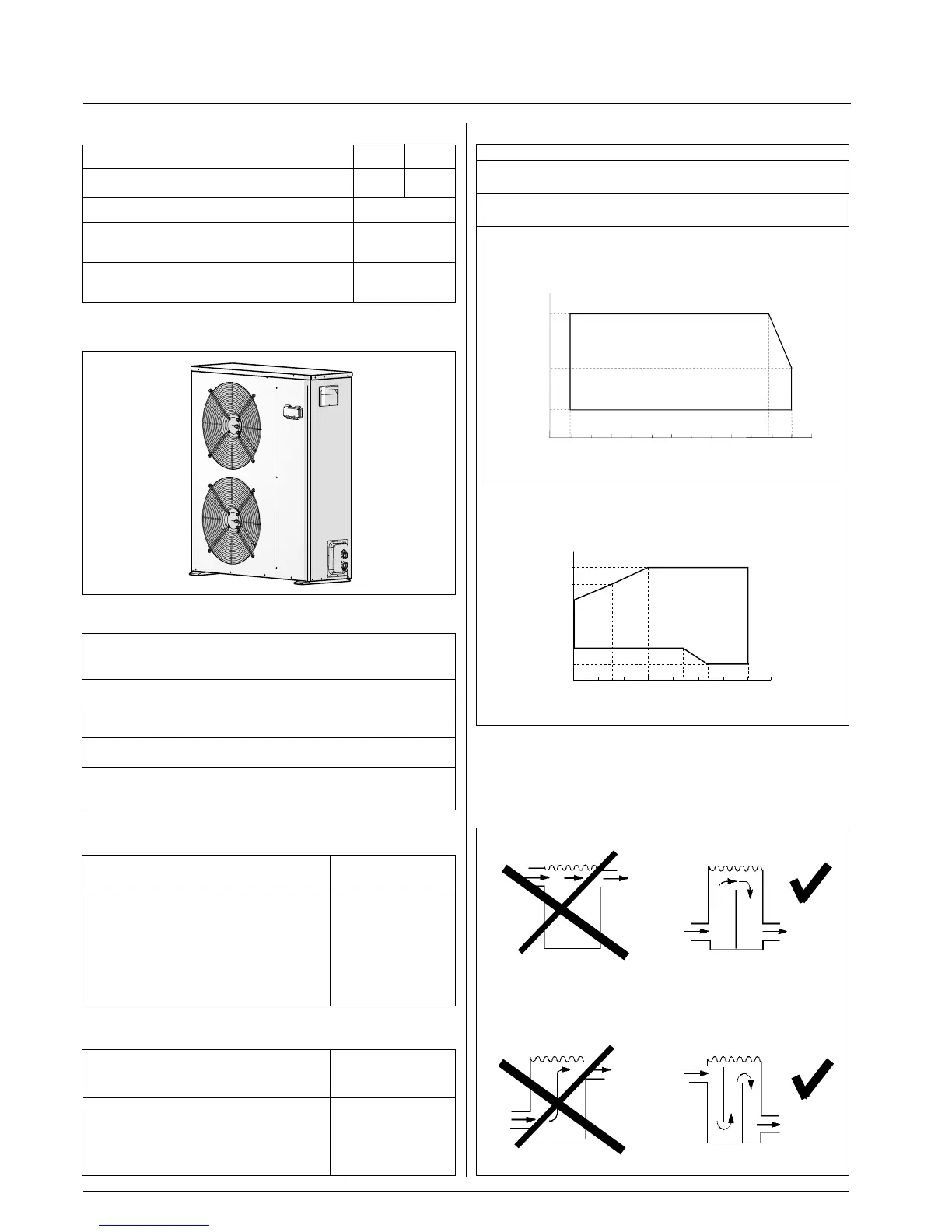

I - 4
30RHX
Tabella IV: Tarature protezioni e controlli
Campo di funzionamento - Raffreddamento
Temperatura aria esterna °C
Campo di funzionamento - Riscaldamento
Temperatura aria esterna °C
Temperatura acqua avviamento (LWT) 3 °C max.
-15 -10 -5 0 5 10 15 20 25 30 35 40 45 50
18
15
10
4
15
20
25
40
45
50
55
-15 -10 -5 0 5 10 15 20 25
30
35
Temperatura acqua avviamento (LWT) 35 °C max.
Nota importante:
L’uso del serbatoio di accumulo non è obbligatorio.
Può essere necessario usarlo per raggiungere i volumi minimi
riportati in tabella V.
Per il serbatoio di accumulo riferirsi al seguente esempio:
aperto chiuso
Protezione antigelo °C 2,7
*
Ritardo primo avviamento compressore sec 60
Ritardo avviamento compressore sec 90
(OFF-ON)
Limitazione spunti compressore spunti/h 12
(OFF-ON)
*
Superato il ritardo di avviamento, l’unità si riavvia automaticamente se la tempera-
tura di uscita dell’acqua è superiore a 2,7°C.
Unità
30 RHX Mod. 006 008 011 015
Portata acqua l/s Nominale 0,32 0,44 0,57 0,76
Contenuto acqua impianto l Min. 24 31 36 48
Pressione massima esercizio kPa 300 300 300 300
Pressione riempimento prima
della messa in funzione kPa 120 120 120 120
Tabella V: Portate / contenuto acqua impianto
Dati
Temperatura uscita
acqua °C
Temperatura uscita
acqua °C
Tabella VIII: Limiti di funzionamento
Min Max
Tensione di alimentazione: 230 - 1 - 50 V 207 253
400 - 3 - 50 V 360 440
* ATTENZIONE: Miscelare la giusta quantità di liquido antigelo
all'acqua, per temperature esterne inferiori a 0°C.
Diametro
esterno interno litri / metro
pollici mm
3/8 Gas 12,7 0,13
1/2 Gas 16,3 0,21
3/4 Gas 21,7 0,37
1 Gas 27,4 0,59
Tabella VII: Contenuto acqua tubazioni acciaio
Diametro-mm
esterno interno litri / metro
14 12 0,11
16 14 0,15
18 16 0,20
22 20 0,31
28 25 0,49
35 32 0,80
Tabella VI: Contenuto acqua tubazioni rame
