30RHX
DEUTSCH
1. Hochdruck-Meßwandler
2. Niederdruck-Meßwandler
3. Druck-Serviceanschluß
4. AccuRater-
Expansionsvorrichtung
5. Kurbelwannenheizung
6. Sauggas-Sammler
7. Wassereintritt
8. Kaltwasseraustritt
9. Warmwasseraustritt
10. Umkehrventil
Kältemittel R-410A
Wasser-Kältemittel-Wärmetauscher

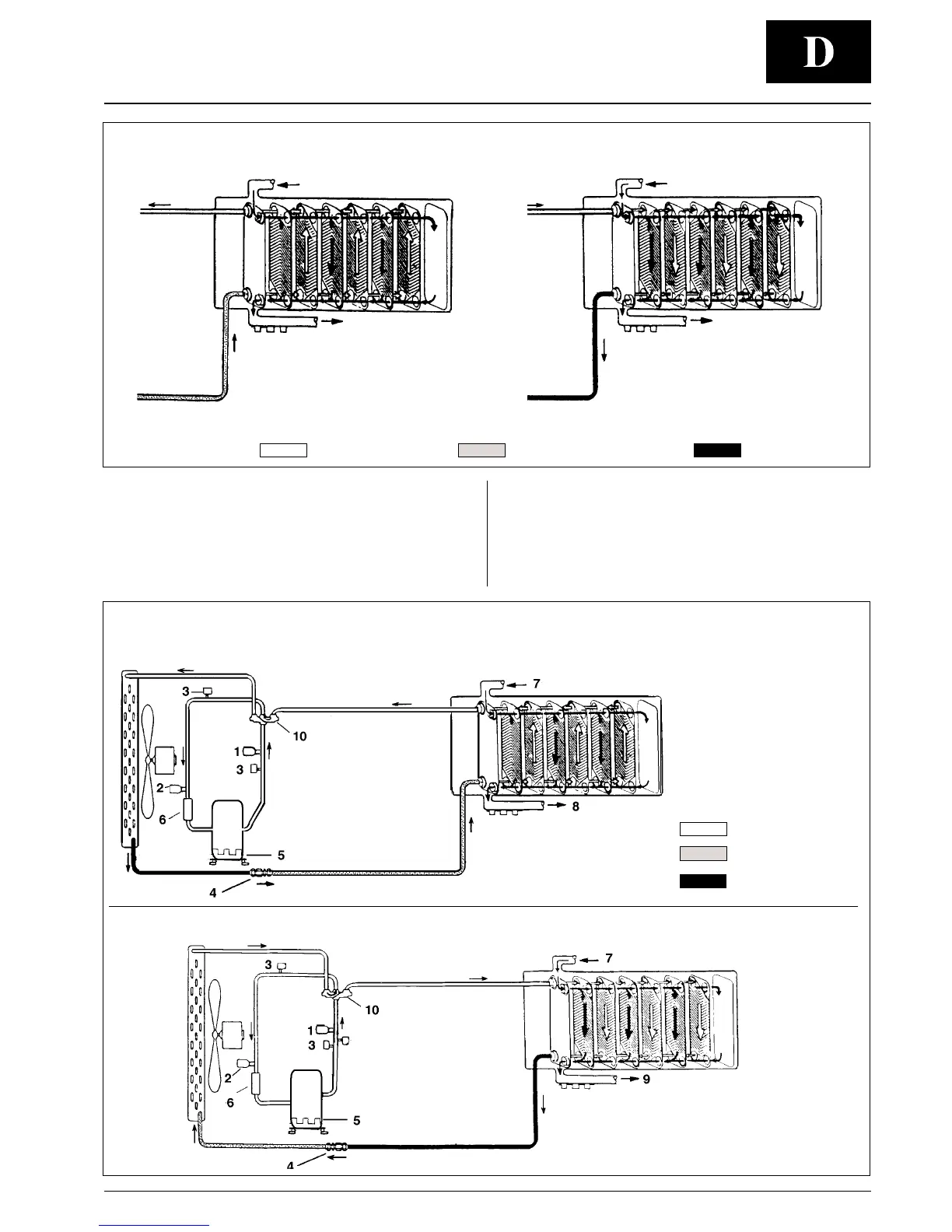

Fließschema für Wärmepumpen: Kühlbetrieb
Fließschema für Wärmepumpen: Heizbetrieb
Wassereintritt
Kaltwasseraustritt
Wassereintritt
Warmwasseraustritt
GasKältemittel
Flüssigkeit + Gas
Flüssigkeit
• Das Gerät umfaßt einen geschweißten Wasser-Kältemittel-
Plattenwärmetauscher.
Der Wärmetauscher läuft bei Sommerbetrieb als Verdampfer und
beim Winterbetrieb als wassergekühlter Kältemittelkondensator.
• Sicherstellen, daß die Eigenschaften des Wassers im Kältekreislauf
korrekt sind.
Falls erforderlich das Wasser behandeln.
ACHTUNG: Im Winter kann es zu Frostschäden kommen.
Um ein Einfrieren des Wassers im System zu verhindern, müssen
im Winter-Zyklus folgende Vorsichtsmaßnahmen getroffen werden:
• Das Wasser mit Hilfe der Abläufe im unteren Teil des Geräts aus
dem System ablassen
oder
• Glykol mit der korrekten Konzentration zum Wasserkreislauf
zusetzen.
Verdampfer
Verflüssiger
Gas
Flüssigkeit + Gas
Flüssigkeit
