ENG
FR
8
R
Q
U
P
N
O
S
Left view
Détails côté gauche
Range of the crank rotation
Intervalle de la rotation de la manivelle
The serrated surface fac-
ing inward
Surface dentelée vers
l'intérieur
Spoke
Rai
Crank inner side
Côté intérieur ma-
nivelle
Range of the spoke rotation
Intervalle de la rotation de rai
1. Montez temporairement le corps prin-
cipal du capteur sans fil.
Le capteur sans fil
N
comprend les bras de vitesse
O
et de cadence tous les deux dans une seule unité
P
.
Collez la protection en caoutchouc du capteur
U
au
capteur sans fil avec de la bande adhésive. L’unité du
capteur doit être monté de façon à ce que les aimants
de roue
Q
et de cadence
R
puissent passer devant
les bras de capteur correspondants.
Montez en premier lieu l’unité du capteur avec des at-
taches en nylon
S
.
REMARQUE : • Assurez-vous que la marque de trian-
gle sur le capteur sans fil se dirige tou-
jours vers l'unité principale.
• Installez le capteur sans fil à moins de
100 centimètres ou de moins de l'unité
principale. Une séparation trop grande
empêche une réception stable des si-
gnaux du capteur.
2. Fixmez l'aimant de la roue / aimant de
la cadence.
• Attachez solidement l’aimant de la roue
Q
à un
rayon de la roue arrière, dans une position pour que
la face de l’aiment puisse passer devant le bras du
capteur de vitesse
O
.
• Enlever le support adhésif du capteur de cadence et
l'attacher au côté intérieur de la manivelle gauche en
position permettant à l'aimant
R
de passer devant
le bras de capteur de cadence
P
.
Installation du compteur sur votre vélo

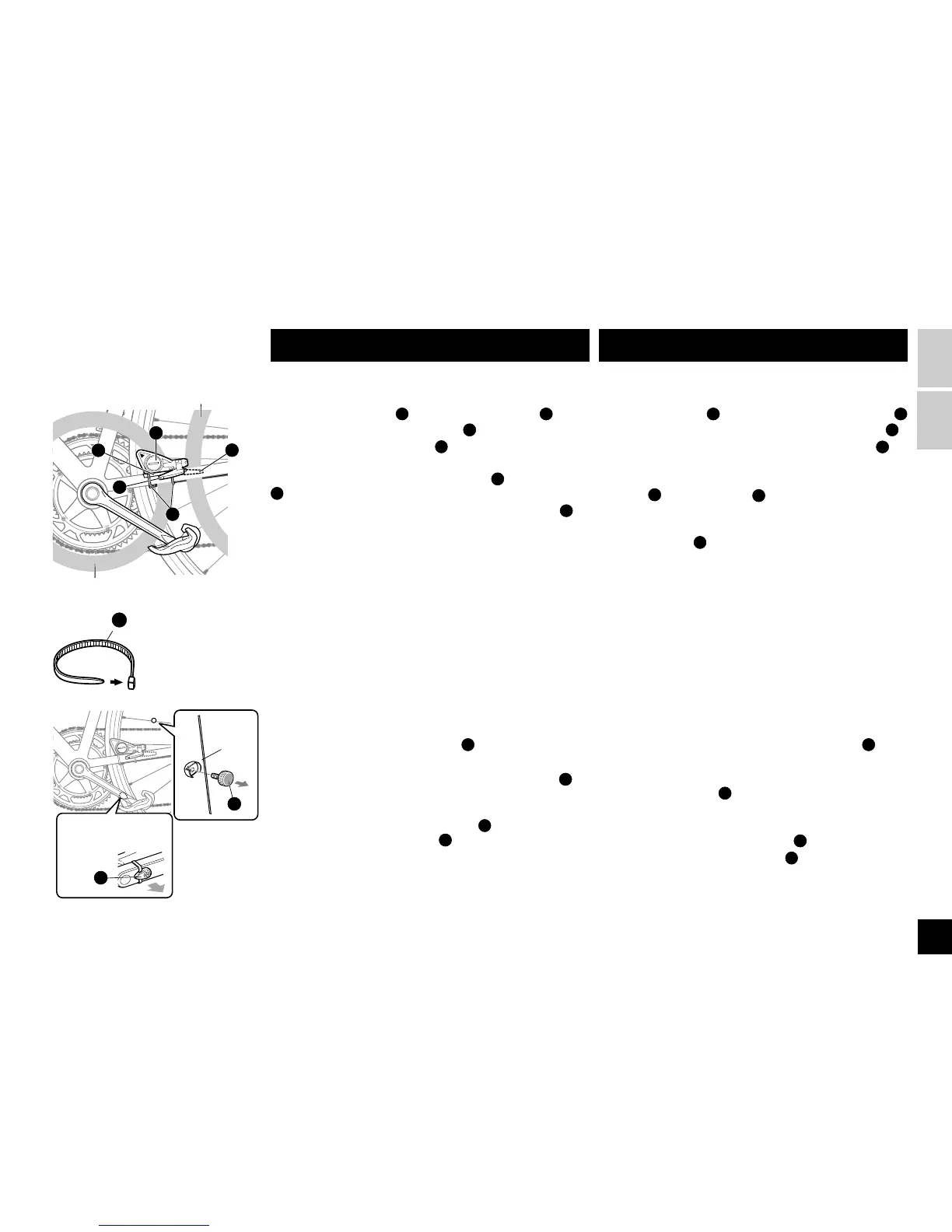

1. Mount the wireless sensor main body
temporarily.
The wireless sensor
N
includes both speed
O
and
cadence sensor arms in one unit
P
.
Stick the sensor rubber pad
U
to the wireless sensor
using adhesive tape. The sensor unit must be mounted
in a position that will allow both wheel
Q
and cadence
R
magnets to pass the corresponding sensor arms.
Initially, loosely fix the sensor unit with nylon ties
S
.
NOTE: • Ensure that the triangle mark on the wireless
sensor always points to the main unit.
• Install the wireless sensor within 100 cm or
less of the main unit. Too large a separation
prevents stable reception of sensor signals.
2. Fix the wheel magnet / cadence mag-
net.
• Securely fix the wheel magnet
Q
on a spoke of the
rear wheel, in a position that allows the face of the
magnet to pass in front of the speed sensor arm
O
.
• Remove the adhesive backing from the cadence sen-
sor and attach it to the inner side of the left crank in a
position that will allow the magnet
R
to pass in front
of the cadence sensor arm
P
.
Basic installation and operation
