CBE PC380-ST - Tableau de Distribution Ds300-St; Fusibles de Protection

2) Fusible 10A pour l’alimentation de la pompe à
eau.
1) Fusible 5A pour l’alimentation de la lumière
extérieure.
5) Fusible 20A pour l’alimentation du groupe
lumiére “B”.
3) Fusible 10A pour l’alimentation du chauffage /
chauffe-eau.
4) Fusible 20A pour l’alimentation du groupe
lumiére “A”.
6) Fusible 30A pour l’alimentation du frigo 12V
AES et à absorption, il s’arrête
automatiquement lorsque le moteur à
l’arrêtest au repos.
7) Fusible 20A pour l’alimentation auxiliaire
(limiteur de charge panneau solaire), il dépend
directement de la B2.
AUX
B
1
3 5 7 9
2
4 6 8
-B2 +B2 +B1
1 2 3 4
1 2
1
9
8
16
19
17
11
18
14
15
13
2221
20
12
10
1 A6
1 B6

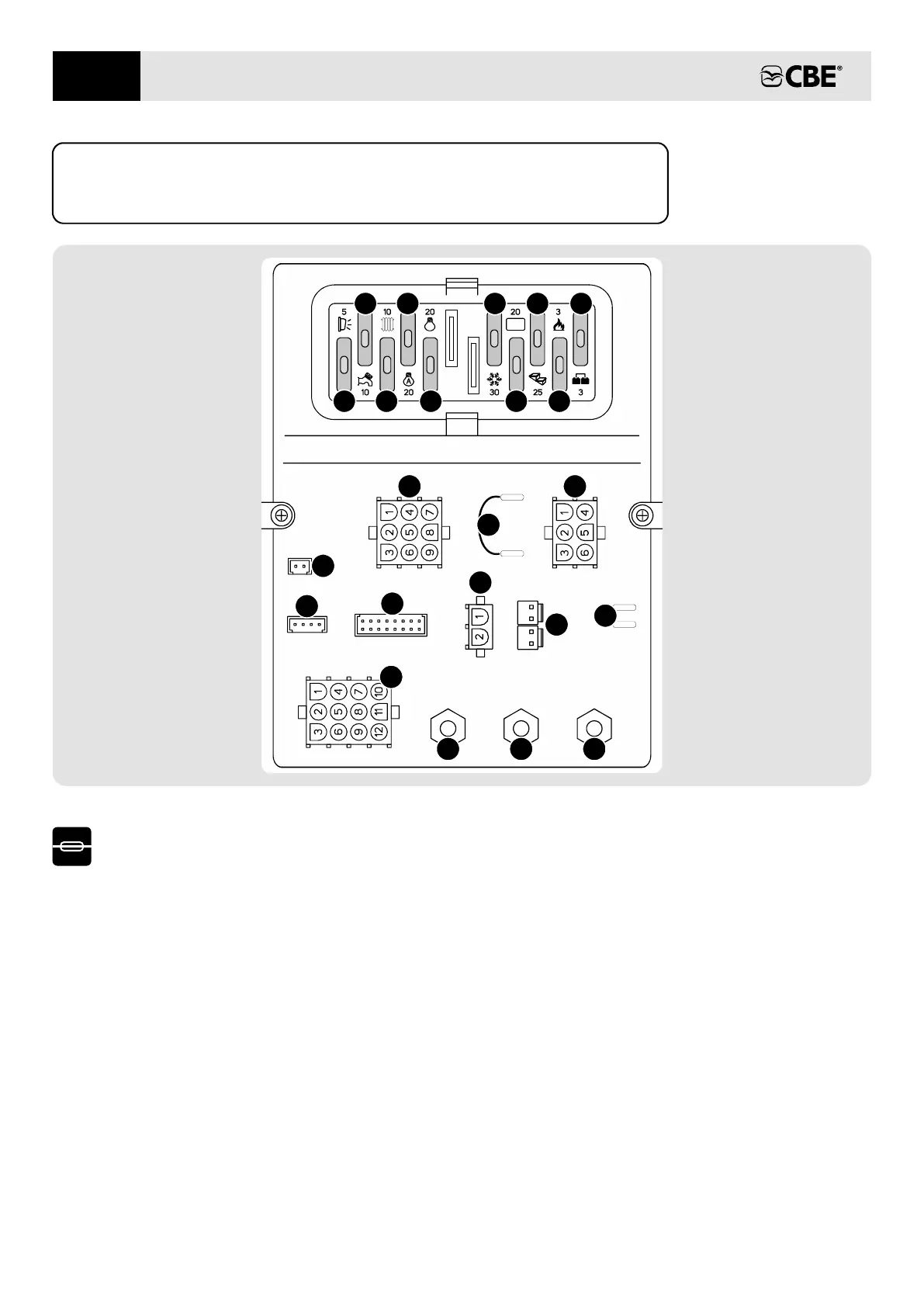

TABLEAU DE DISTRIBUTION “DS ”300-ST
FUSIBLES DE PROTECTION
11) Pont exclusion relais
frigo à absorbtion, il sert pour brancher
directement à la B2 le frigo AES.
Branchement frigo AES;
8) Fusible 25A pour l’alimentation du marche-pied
électrique, il dépend directement de la batterie
service (B2).
9) Fusible 3A pour l’alimentation du gaz
(réfrigérateur, cuisine, vanne chauffe eau,
etc.), il dépend directement de la batterie
service (B2).
10) Fusible 3A pour la protection de la sortie OUT
D+ simulée.
12) Sortie simulée D+ alternateur pour le contrôle
de: marchepied électrique, frigo AES, vanne
de vidange électrique, rentrée antenne
électrique.
FR
46
