P1
H
V
V
V

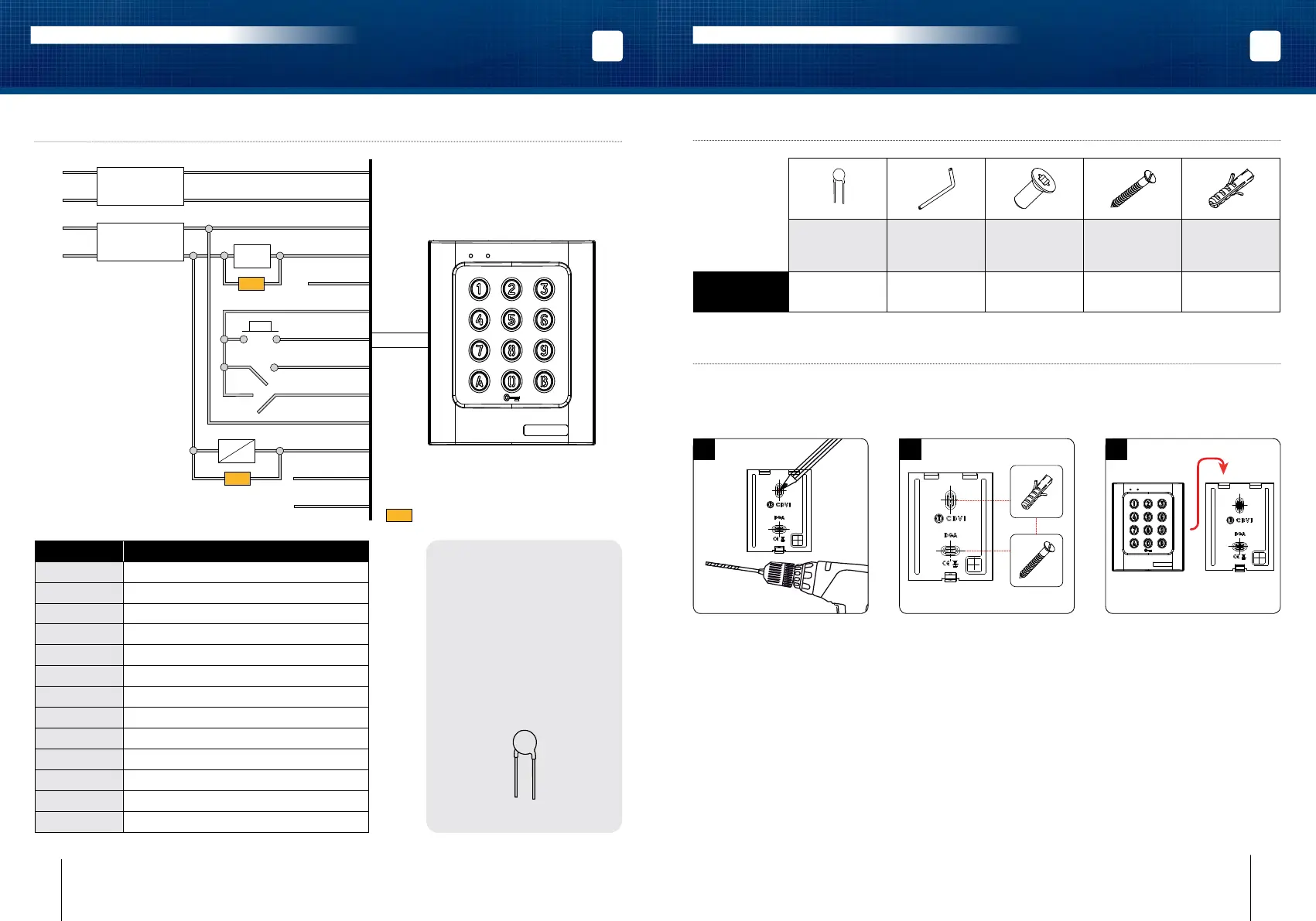

3] SCHÉMA DE RACCORDEMENTS
DGA
1 1 1 2 2
Varistance 05D
680K
Clé mâle coudée
pour vis TORX
®
T20
Vis TORX
®
à tête fraisée
M4x10
Vis cruciforme à
tête fraisée M4x30
Cheville
plastique S5
5] MONTAGE
Après avoir vérié que le kit de montage est complet, vous allez pouvoir procéder à l’installation
nale du produit. Réunissez le matériel approprié (Perçeuse, tournevis, mètre,...) et suivez les
recommandations de montage du DGA.
A l’aide du DGA, prenez les marques
et percez les 2 trous de xation
(forêt
Ø 5 mm et profondeur minimum.
= 35 mm) ainsi que l’ouverture
pour le passage du câble électrique
destiné au clavier.
Positionnez les 2 chevilles plastiques
dans les trous. Puis Fixez le fond du
DGA sur le support de votre choix,
à l’aide des vis cruciformes à têtes
fraisées. Passez le câble électrique
du DGA dans son ouverture et xez
le à son support par le haut avec le
crochet supérieur.
Bloquez le DGA sur son support
par l’intermédiaire de la vis TORX
®
et de son outil spécique (clé mâle
coudée). Pour naliser le montage
de ce produit, placez le cache-vis.
4] KIT DE MONTAGE
Ce produit est livré avec une
varistance. Celle-ci doit être
montée directement sur les
bornes de la gâche (ventouse,
moteur, …) commandée par
l’équipement. Si l’appareil
fonctionne avec plusieurs
gâches, chacune doit être
équipée de varistance.
La varistance limite les
surtensions provoquées par le
bobinage de la gâche – effet
de self.
Fils de sortie Correspondances
Noir Alimentation 12 V ou 24 V AC ou DC
Rouge Alimentation 12 V ou 24 V AC ou DC
Marron Contact repos du relais 1
Rose Commun du relais 1
Orange Contact travail du relais 1
Jaune Commun
Vert Bouton intérieur de sortie relais 1 P1
Vert clair Horloge H
Bleu Changement de code utilisateur
Bleu foncé Contact repos du relais 2
Violet Commun du relais 2
Gris Contact travail du relais 2
Blanc Remise à zéro
Varistance
ALIMENTATION
12 V à 24 V AC
12 V à 48 V DC
ALIMENTATION
Verrouillage
230 V
VENTOUSE
Noir
Rouge
Rose [C1]
Marron [R1]
Orange [T1]
Jaune
Vert
Vert clair
Bleu
Violet [C2]
Gris [T2]
Bleu foncé [R2]
Blanc
GACHE
REMISE A ZERO
230 V
1
(X2)
(X2)
2
Digicode
3
FRFR
DGA
Digicode
®
avec électronique intégrée
DGA
Digicode
®
avec électronique intégrée
MANUEL D’INSTALLATION MANUEL D’INSTALLATION
16 17cdvigroup.com cdvigroup.com
