DE
DGA

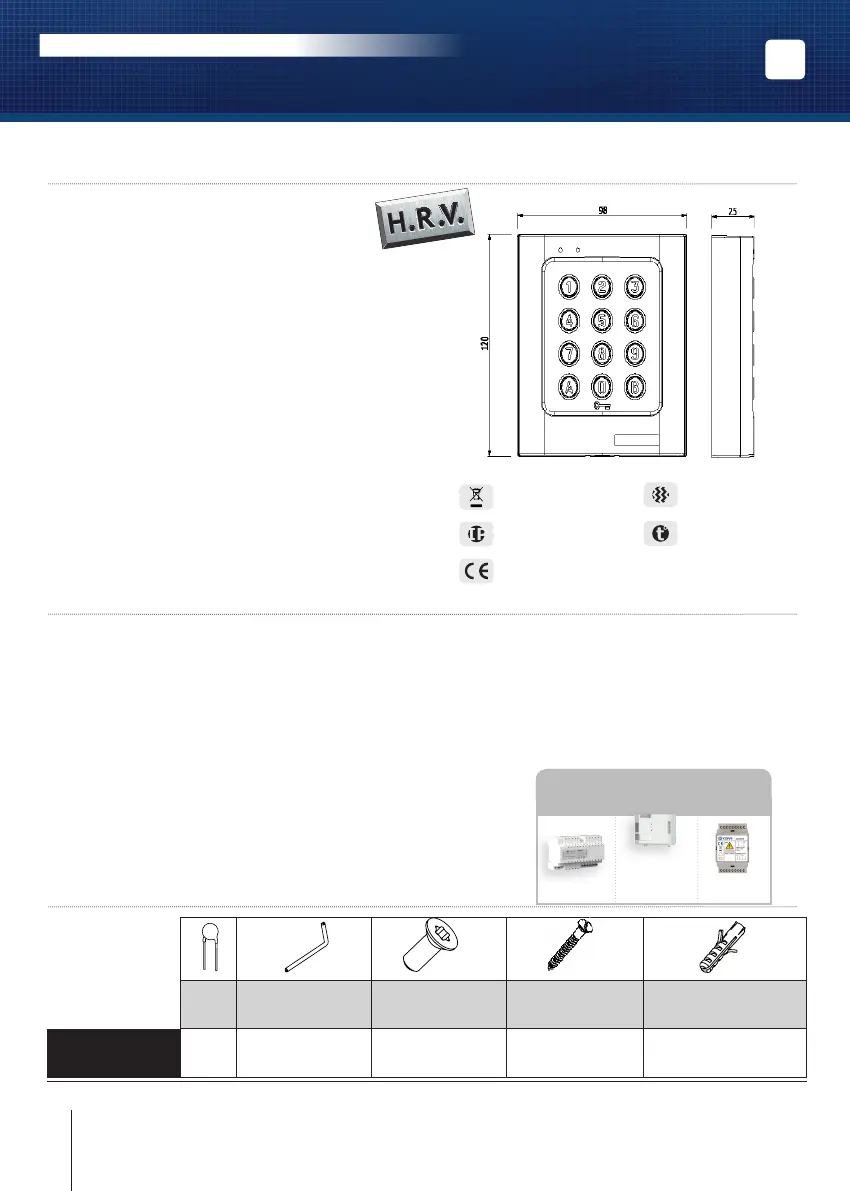

Hintergrundbeleuchtete Kodetastatur mit integrierter Elektronik
INSTALLATIONSANLEITUNG
1] PRODUKTVORSTELLUNG
•
H
intergrundbeleuchtet.
• Aluminiumguss.
• 2 relais.
• Aufputzmontage.
• Free voltage**.
• 100 programmierbare Benutzer-Codes
mit 4, 5 oder 6 Zeichen
• Installation mit Torx® Schrauben.
• Datensicherung durch E2PROM Dauerspeicher.
• Akustische und optische Rückmeldung.
• 1 programmierbarer Mastercode mit 4, 5 oder 6 Zeichen.
• 2 Öffnungsrelais 1 Kontact RT 8A/250V~.
• Wählbarer Beleuchtungsmodus: Permanent oder betätigt
• 1 Ausgangsdrucktaster zur Türsteuerung
• Abmessungen (L x B x T): 120 x 98 x 25 mm.
• Stromversorgungen: 12 bis 24 V AC oder 12 bis 48 V DC
• Stromverbrauch: 25 bis 80 mA.
IP64
-25°C bis +70°C
CE-zertiziert
Salzsprühnebelprüfung
DEEE & RoHS -
zertiziert
3] MONTAGE-SATZ
2] HINWEISE UND EMPFEHLUNGEN
Verkabelungshinweis
- Darauf aufpassen, die nicht benutzten Drähte
gut zu isolieren.
Installationsempfehlungen
-
Zur Sicherung der Installation, vergessen Sie nicht den
Varistor auf das Verriegelungssystem parallel mit der
Stromversorgung zu setzen.
-
Code-Auswahl
-
Aus Sicherheitsgründen, achten Sie, den Mastercode mit
demjenigen Ihrer Auswahl zu ändern.
- Während der Veränderung des ab Werk gesetzten Codes
und der Bearbeitung von Benutzer-Codes, vermeiden Sie
die einfachsten Codes (z.B. : solche Folgen als 3 4 5 6 7).
Empfohlene Stromversorgungen
- Drei angepasste Stromversorgungen sind erhältlich:
ARD12, BS60 und ADC335.
- Getrennte Versorgung für die Steuerungselemente
Montage
Um die Befestigung der DGA zu optimieren und die
Ausreissversuche zu verhindern, bevorzugen Sie ebene
Oberächen.
** Frei wählbare Spannung
2
cdvi.ch
cdvigroup.com
VANDALISMUS-
GESCHŰTZT
Varistor
05D
680K
Winkelschraubendreher
für Torx® Senkschrauben
Torx® Senkschrauben
(M4x10)
Kreuzschlitzschrauben
(M4x30)
Kunststoffdübel S5
DGA
1 1 1 2 2
ARD12 BS60
Empfohlene
Stromversorgungen
ADC335
