3] KIT DE MONTAGE
2] RAPPELS ET RECOMMANDATIONS
Rappel de câblage
- La distance de câblage entre le KCIN
et l’électronique déportée doit être
au maximum de 10 m.
- Attention de ne pas passer vos fi ls
à proximité de câbles «Courant fort»
(ex: 230 V AC).
Câbles préconisés entre le KCIN
et l’électronique déportée
Câbles 2 paires (4 fi ls) SYT1 8/10ème.
Alimentations préconisées
Il existe deux alimentations adaptées
pour le clavier codé KCIN:
ARD12 et BS60
Montage
Afi n d’optimiser la fi xation du KCIN
et de prévenir les tentatives d’arrachage,
privilégiez les surfaces planes.
Composition des codes
- Par soucis de sécurité, veillez à modifi er
le code maître usine par celui de votre choix.
-
Lors du changement du code maître usine
et de la création des codes utilisateurs, évitez
les codes trop simples (ex: les suites 3 4 5 6 7).
Recommandations d’installation
- Pour sécuriser l’installation, n’oubliez
pas de placer la varistance sur le système
de verrouillage, en parallèle, au niveau
de l’alimentation.
- L’électronique déportée du KCIN
doit être impérativement installée
dans un environnement clos et protégée
des conditions climatiques extérieures.
KCIN
Clavier codé rétro-éclairé avec électronique déportée
MANUEL D’INSTALLATION
14
cdvi.com
cdvigroup.com

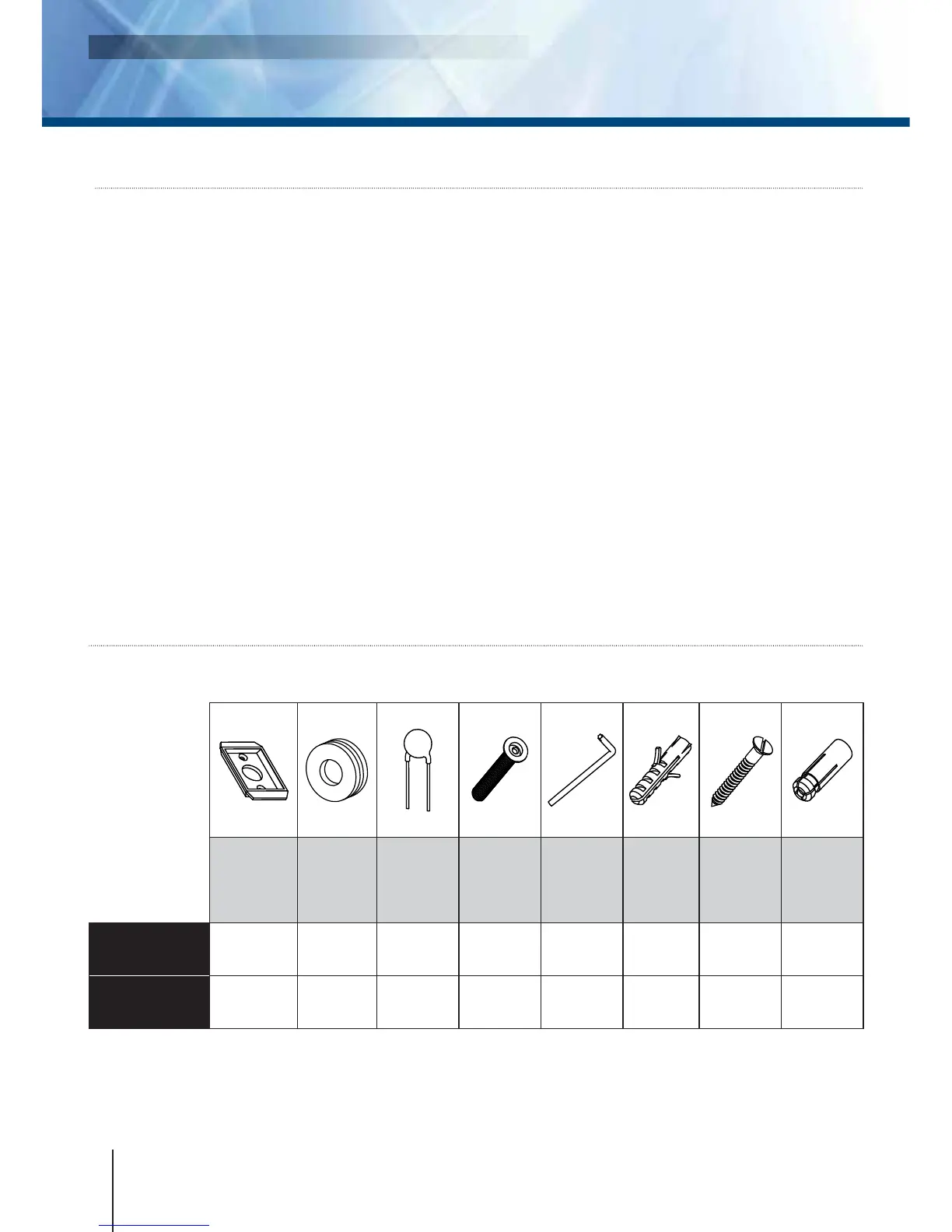

Plaque
de fi xation
de l’élec-
tronique
déportée
Passe fi l
Varistance
Vis Diax
®
à tête
fraisée
(M5x35)
Clé mâle
coudée
pour vis
Diax
®
Cheville
plastique
Vis
cruciforme
à tête
fraisée
(M4x30)
Cheville
métallique
Electronique
déportée
12---22-
KCIN
- -121222
