KCIN
Clavier codé rétro-éclairé avec électronique déportée
MANUEL D’INSTALLATION
4] MONTAGE

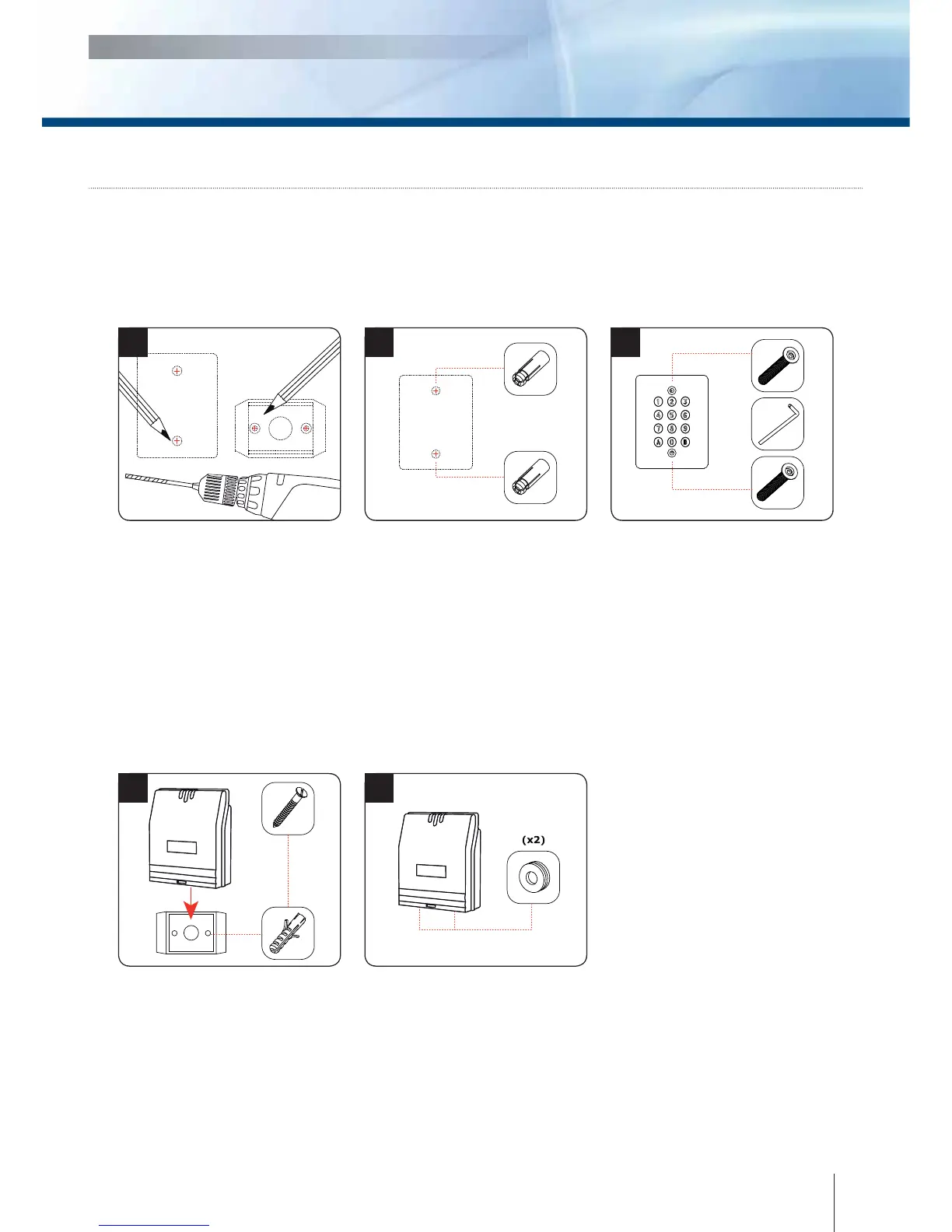

Après avoir vérifi é que le kit de montage est complet et opéré le raccordement du clavier
codé KCIN et de son électronique déportée, vous allez pouvoir procéder à l’installation
fi nale du produit. Réunissez le matériel approprié (Perçeuse, tournevis, mètre,...)
et suivez les recommandations de montage du KCIN et de son électronique déportée.
Vérifi ez la distance entre
le KCIN et son électronique
déportée (Voir page 14 «Rappels
et recommendations»). A l’aide
de la plaque de fi xation de
l’électronique déportée et du KCIN,
prenez les marques et percez les
2 trous de fi xation (forêt Ø 5 mm
et profondeur minimum. = 35
mm) ainsi que l’ouverture pour
le passage du câble électrique
destiné au clavier.
Positionnez les 2 chevilles plastique
dans les trous. Puis fi xez la plaque
de fi xation de l’électronique
déportée sur la surface de votre
choix, à l’aide des vis cruciformes
à têtes fraisées. Venez ensuite
placer l’électronique déportée sur
son support.
Positionnez les 2 chevilles métal-
liques
dans les trous que vous
venez de réaliser sur la surface.
Passez vos fi ls, glissez les passe-
fi ls de l’électronique déportée
et faites vos branchements. Lors
de cette opération, n’oubliez
pas de placer la varistance
(Voir page 14 «Rappels et
recommendations»).
Passez le câble électrique du KCIN
dans son ouverture et fi xez le
à son support par l’intermédiaire
des vis Diax
®
et de l’outil spécifi que
Diax
®
(clé mâle coudée).
