KontrolleraattmonteringssatsenärkomplettochattduförberettkablarnatillGALEO
kodlåsochstyrenhetinnanmonteringenpåbörjas.Försäkradigomattduharrättverktyg
tillgängliga(borr,skruvmejsel,måttstockmm)ochföljsedanmonteringsanvisningarnaför
GALEOkodlåsochstyrenhet.

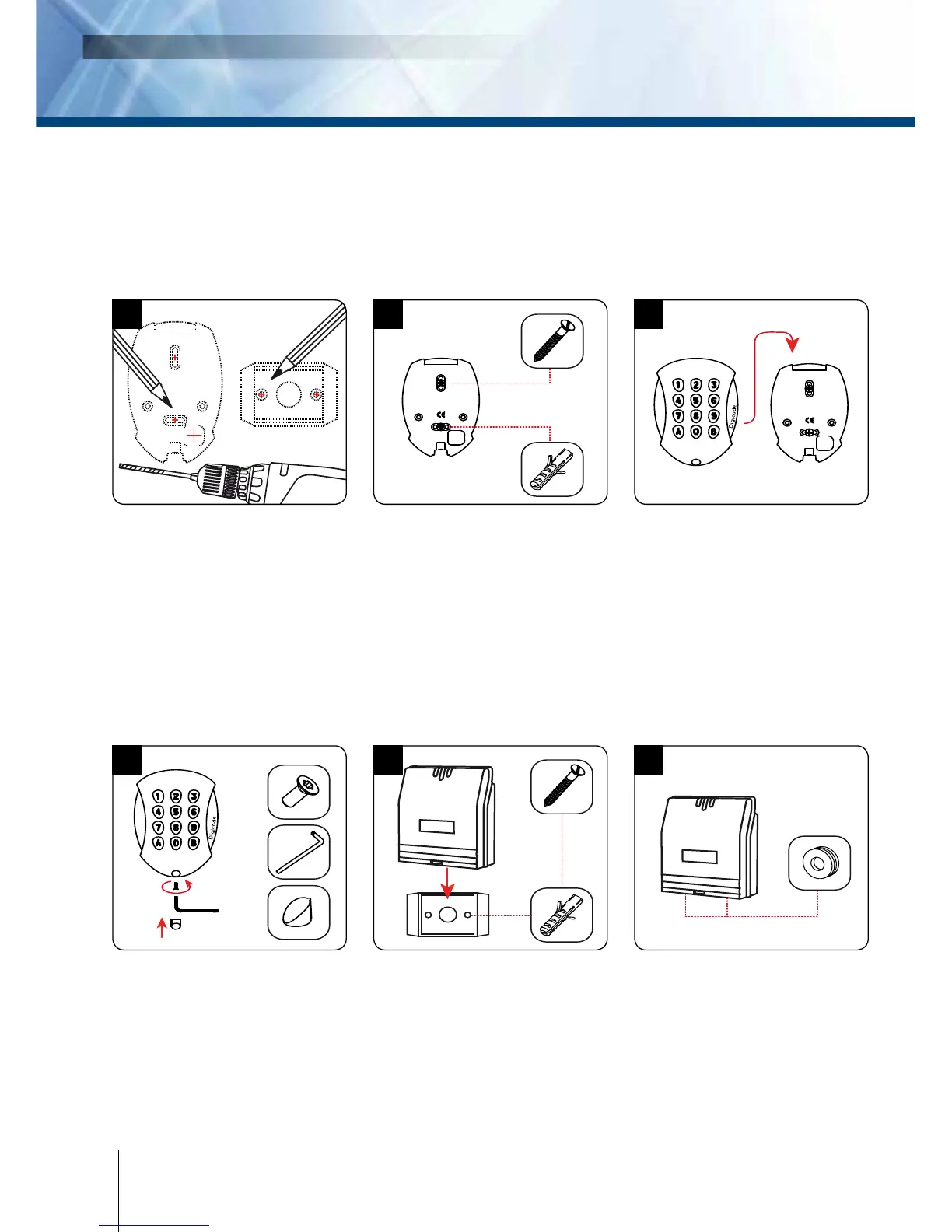

Kontrollera avståndet mellan
GALEO kodlås och styrenhet
(Se sid 15 «Information och
rekommendationer »). Sätt
kodlåsets bakstycke och
styrenhetens monteringsplatta
mot väggen och markera hålens
placering med en penna. Borra
sedan två monteringshål och hål
för kabeln ( Ø 5 mm bits och min.
djup 35 mm) .
Stäng knappsatsen med M4x10
TORX
®
skruv och T20 nyckel.
Sätt dit skruvens täcklock.
Sätt plastpluggar i de borrade
hålen. Placera kodlåsets
bakstycke mot väggen och
skruva fast med de bifogade
monteringsskruvarna (M4x30).
Sätt plastpluggar i de borrade
hålen. Skruva fast styrenhetens
monteringsplatta med M4x30
skruvar. För styrenheten uppi-
från och ner för att haka fast
den på monteringsplattan.
Trä GALEO-kabeln genom
kabelhålet i bakstycket.
Kroka fast kodlåset på
bakstycket genom att föra det
uppifrån och ner.
För in kabeln i styrenheten och
anslut med kopplingsplintarna.
Glöm inte installera varistorn
(Se sid 15 «Information och
rekommendationer»).
