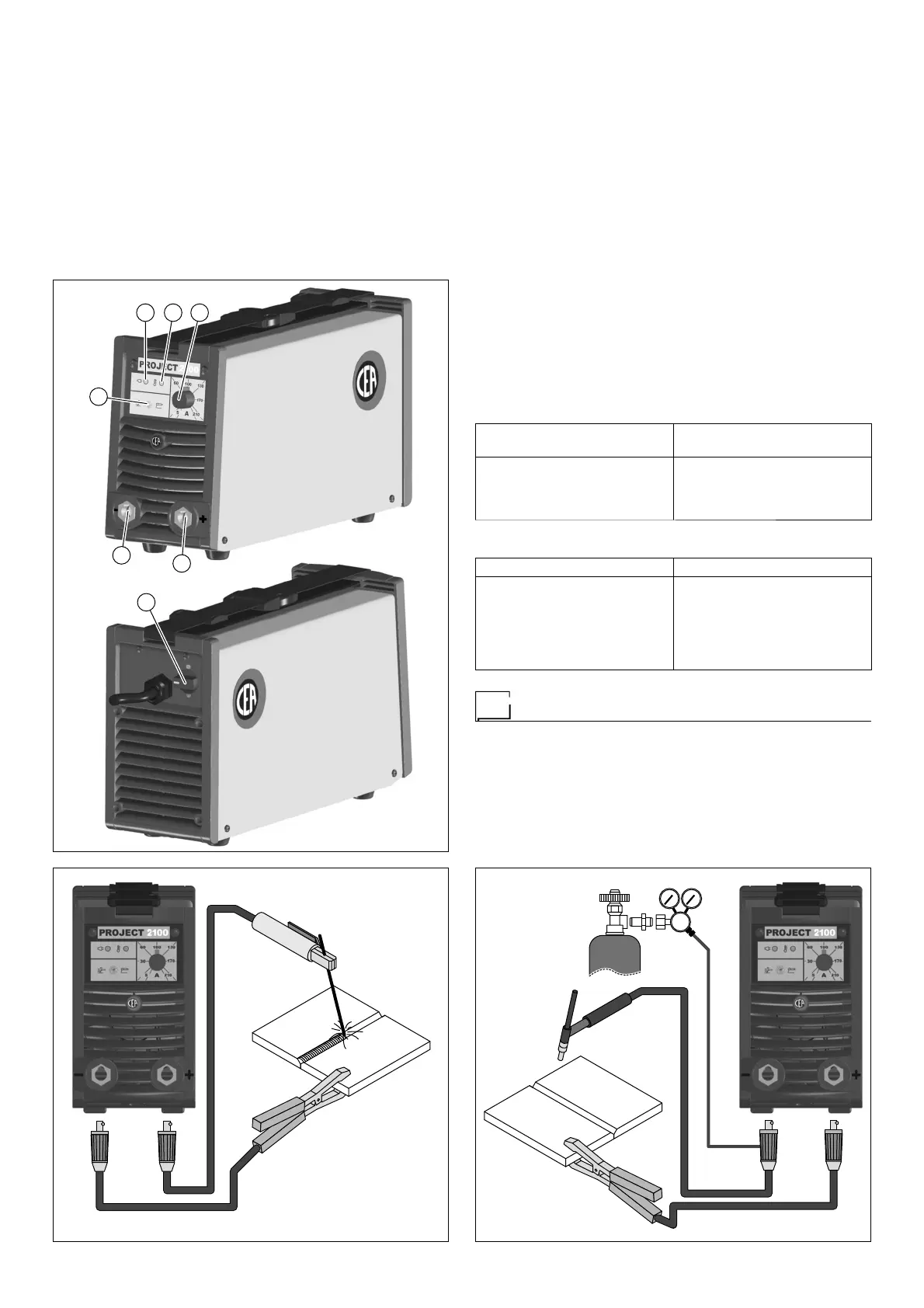

29
FIG. B
1 2 3
4
5
7
6
FIG. A
2000HB84
FIG. C
2000HB86
soldada não aumente o risco de acidentes ao usuário ou cause
danos a outras aparelhagens elétricas.
Quando for necessário realizar a ligação da peça a terra, é opor-
tuno realizar uma ligação direta entre a peça e o poço de terra.
Nos países onde esta conexão não é permitida, ligar a peça a ser
soldada ao terra através de oportunos condensa dores de acordo
com as normas nacionais.
PARÂMETROS DE SOLDA
A tabela 3 mostra algumas indicações genéricas para a esco lha
do eletrodo em função das espessuras a serem soldadas.
Nas tábuas estão indicadas os valores de corrente a serem uti-
lizados com os respectivos eletrodos para a solda dos aços co-
mum com baixas liga. Tais dados não tem um valor abso luto mas
simplesmente orientador, para uma correta escolha seguir as in-
dicações dadas pelos fabricantes dos eletrodos.
A corrente a ser usada depende da posição de solda, do tipo de
junta e varia de forma crescente em função da espessura e da di-
mensão da peça.
O valor da intensidade da corrente a utilizar para os vários tipos
de solda, dentro do campo de regulagem indicado na tabela 4 é:
•
Elevado para as soldas planas, em plano frontal e vertical as-
cendente.
• Médio para as soldas além da cabeceira.
• Baixo para as soldas verticais descendentes e para unir peças
de pequenas dimensões pré aquecidas.
Uma indicação, bastante aproximada, da corrente média a ser
usada na soldadura de eletrodos para aço normal é fornecida
pela seguinte fórmula:
I = 50 x (Øe - 1)
Onde:
I = intensidade da corrente de solda
Øe = diâmetro do eletrodo
Exemplo:
Eletrodo diâmetro 4 mm
I = 50 x (4 -1) = 50 x 3 = 150A
Tabela 3
ESPESSURA DA
SOLDADURA (mm)
Ø ELETRODO (mm)
1,5 ÷ 3
3 ÷ 5
5 ÷ 12
12
2
2,5
3,2
4
Tabela 4
Ø ELETRODO (mm) CORRENTE (A)
1,6
2
2,5
3,2
4
5
30 ÷ 60
40 ÷ 75
60 ÷ 110
95 ÷ 140
140 ÷ 190
190 ÷ 210
Soldagem TIG (Fig. C)
A soldagem TIG funde o metal da peça a soldar, utilizando um arco
escorvado por um electrodo de tungstenio.
O banho de fusão e o electrodo são protegidos pelo gás argo-
nio (Argon).
É útil para soldar chapas finas e quando é solicitada alta quali dade.
1) Ligação cabos de soldagem:
• Ligue o tubo de gás por uma extremidade ao bocal de gás
colocado no dinse da tocha TIG e pela outra estre midade
à botija de gás Argon e abra a mesma.
To Next Page
