30
2000HA39

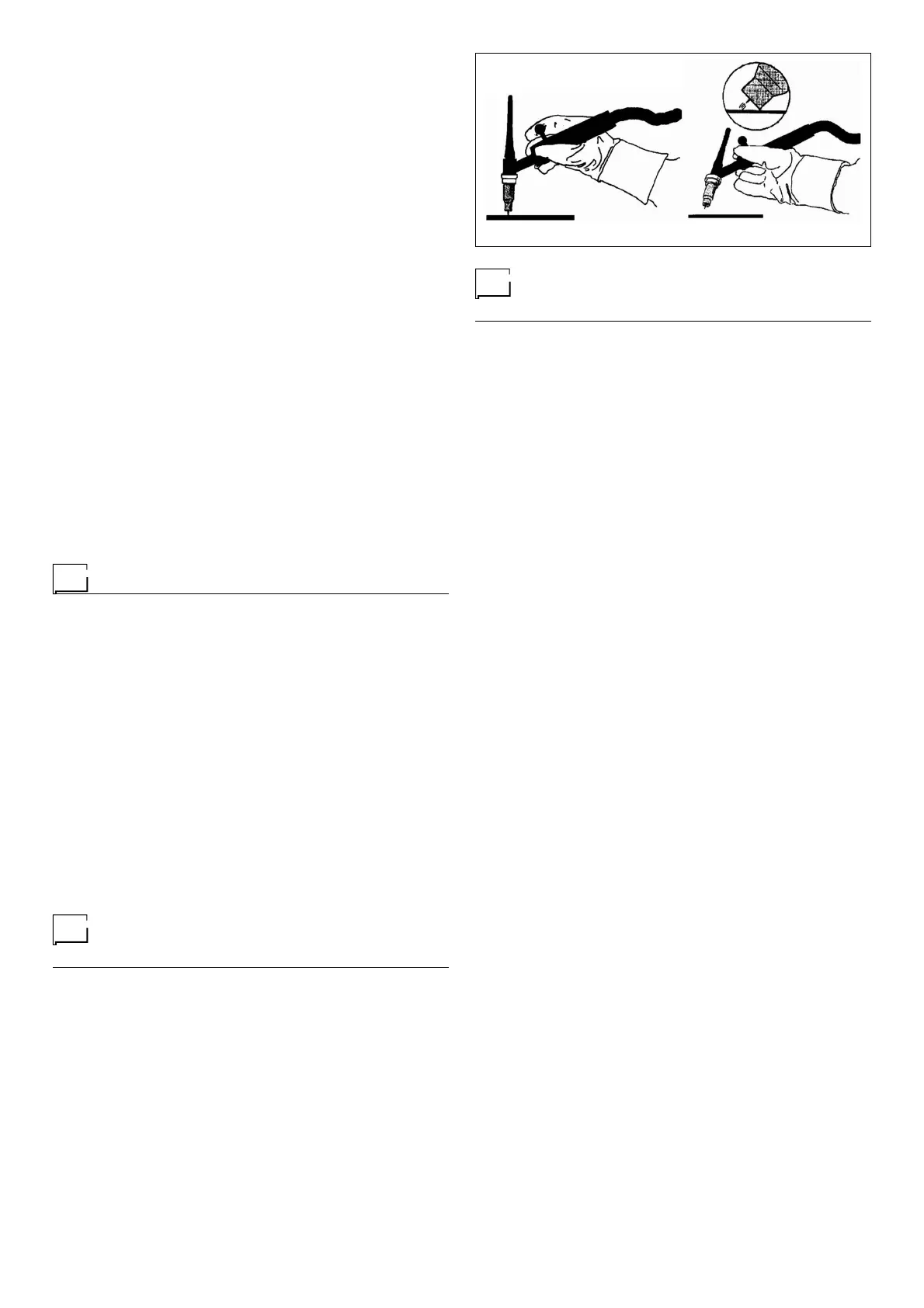

FIG. D
• Com a máquina desligada:
- Ligue o cabo de massa à conexão rápida marcada pelo
símbolo + (positivo).
-
Ligue a relativa pinça de massa à peça a ser soldada
ou ao nível porta-peças em zonas sem ferrugem, ver-
niz, gordura, etc.
-
Ligue o cabo de potência da tocha TIG à conexão rápida
marcada pelo símbolo - (negativo).
2) Regule a corrente de soldadura movendo o potenciómetro
(Pos. 3, Fig. A).
3) Regule o comutador de processos (Pos. 6, Fig. A) na posi ção
TIG (Alavanca comutador que se encontra no lado esquerdo).
4) Accione a máquina de soldar seleccionando a posição 1 no
interruptor ligar-desligar (Pos. 7, Fig. A).
5) O LED branco (Pos. 1, Fig. A) indica que a máquina de sol-
dar é em tensão e está pronta para funcionar.
6) Regule o fluxo do gás girando manualmente a válvola colo-
cada na tocha TIG.
7) A função “Lift” provoca a escorva do arco quando o elec trodo
da tocha TIG entra em contacto com a peça a ser soldada e
seguidamente é afastado desta (vedi Fig. D).
8) Efectue a soldagem TIG.
PEÇAS DE SOLDADURA
As peças a serem soldadas devem sempre estar ligadas a ter-
ra para reduzir as emissões eletromagnéticas. Mas é neces sário
prestar muita atenção para que a ligação a terra da peça a ser
soldada não aumente o risco de acidentes ao usuário ou cause
danos a outras aparelhagens elétricas.
Quando for necessário realizar a ligação da peça a terra, é opor-
tuno realizar uma ligação direta entre a peça e o poço de terra.
Nos países onde esta conexão não é permitida, ligar a peça a ser
soldada ao terra através de oportunos condensa dores de acordo
com as normas nacionais.
Manutenção
ATENÇÃO: antes de efetuar qualquer inspeção dentro do gera-
dor desligar da corrente elétrica.
PEÇAS DE SUBSTITUIÇÃO
As peças de substituição originais foram especificamente pro-
jetadas para o nosso equipamento. O uso de peças não origi nais
pode causar variação no desempenho e reduzir o nível de segu-
rança previsto.
Para danos causados pelo uso de peças de substituição não ori-
ginais declinamos qualquer responsabilidade.
GERADOR
Sendo estas soldadoras completamente estáticproceder segun-
do descrito de seguida:
•
Remoção periódica de eventuais acúmulos de sujeira e pó de
dentro do gerador usando ar comprimido. Não direcionar o jato
de ar diretamente sobre os componentes eletricos uqe pode-
riam danificar-se.
• Inspeção periódica com a finalidade de verificar a presença de
cabos desgastados ou de conexões frouxas.
Levantamento de eventuais
inconvenientes e as suas eliminações
A linha de alimentação é culpada pelos mais freqüentes proble-
mas. No caso de estragos proceder como segue:
1) Controlar o valor da tensão de linha:
2) Controlar a perfeita ligação do cabo de rede à tomada e ao
interruptor Verificar que os fusíveis de rede não estejam quei-
mados ou frouxos:
3) Verificar que os fusíveis de rede não estejam queimados ou
frouxos:
4) Controlar que não estejam com defeitos:
•
O interruptor e a tomada de parede que alimenta a máquina.
• O pino do cabo de linha.
• O interruptor da soldadora.
NOTA: Levando em consideração os necessários conhecimen-
tos técnicos para o conserto do gerador, é aconselhavél, no caso
de quebra, de procurar pessoal qualificado ou a nossa assistên-
cia técnica.
Procedimento de montagem
e desmontagem da solda
Proceder segundo descrito de seguida:
•
Remova os parafusos que fixam a cobertura do painel frontal
e posterior.
• Extraia a cobertura da sua sede.
Para remontar a solda, proceder no sentido contrário.
