AM - LED Hot Start
Diese Funktion kann mit Wahltaster R nur dann gewählt
werden, wenn das Elektrodenschweißverfahren (MMA)
gewählt wurde (LED B).
Das Aufleuchten dieser LED signalisiert, dass das Display
P die Zeit in Sekunden anzeigt, in der die
Schweißmaschine einen erhöhten Strom abgibt, um die
Zündung der Elektrode zu optimieren. Die Einstellung
erfolgt mit Regler O.
AN - LED Arc Force
Diese Funktion kann mit Wahltaster R nur dann gewählt
werden, wenn das Elektrodenschweißverfahren (MMA)
gewählt wurde (LED B). Dies ist ein Prozentwert des
Schweißstroms. Das Display P zeigt den Wert an, der mit
Regler O eingestellt werden kann. Dieser Überstrom
begünstigt praktisch den Tropfenübergang
Y - 10-polige Steckvorrichtung
An diese Steckvorrichtung werden die in
Abschnitt 4 beschriebenen Fernregler
angeschlossen.
Zwischen den Stiften 3 und 6 befindet sich
ein potentialfreier Kontakt für die Meldung
der Zündung des Lichtbogens (5A 230V).
Z - ANSCHLUSS (1/4 GAS)
Hier wird der Gasschlauch des WIG-
Schlauchpakets angeschlossen.
AA - Ausgangsklemme Minuspol (-)
AB - Ausgangsklemme Pluspol (+)
AC - Schalter
Zum Ein- und Ausschalten der Maschine.
AD - Gas-Speiseanschluß
AE - Steckdose
Für den Anschluss des Kühlaggregats Art.
1341
Achtung: Max. Leistung: 360VA - Ampere: 1,6.
Keine Werkzeugmaschinen wie
Schleifmaschinen o.ä. anschließen.
AF
AE
AD
AC
AC
AD
AG

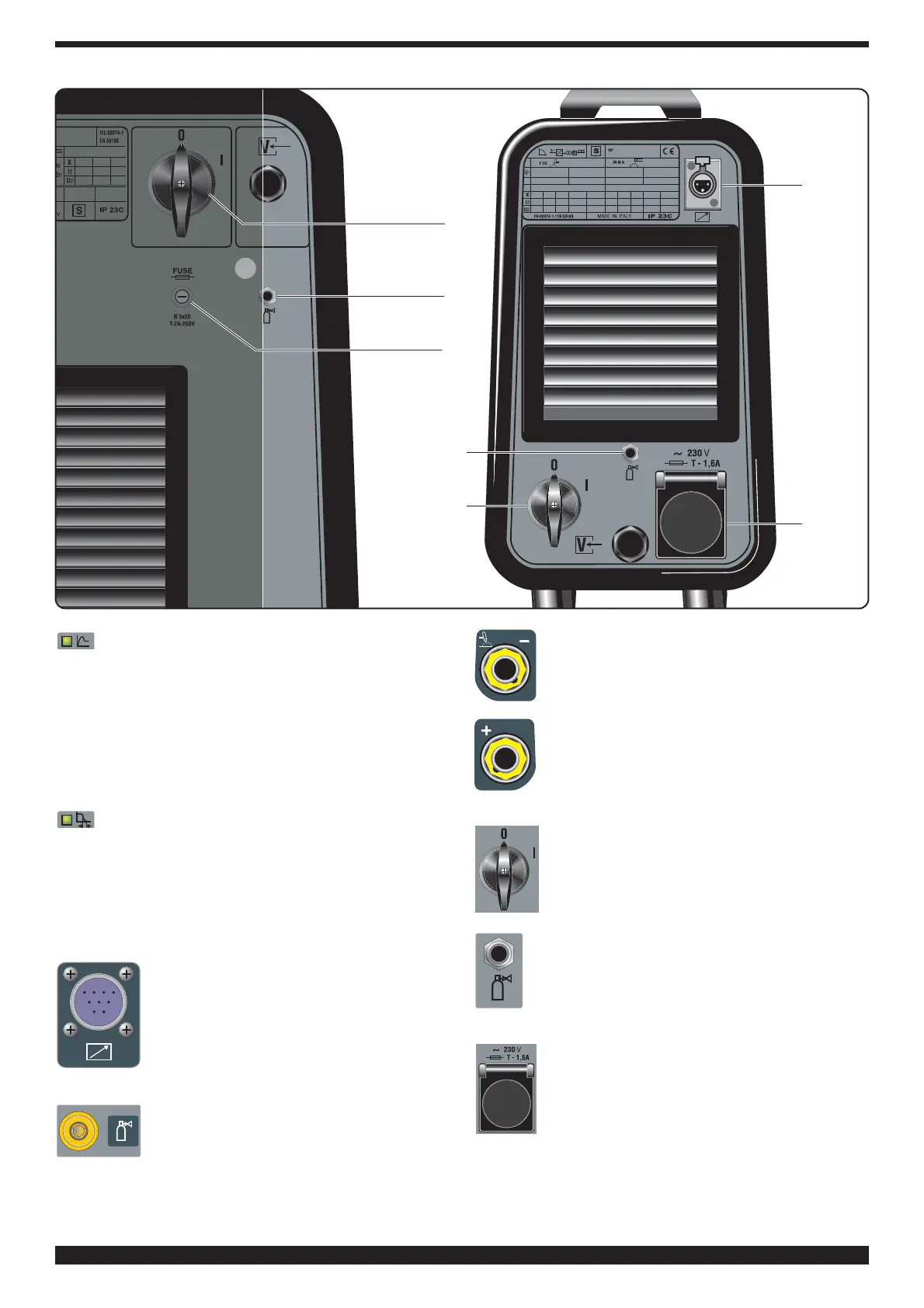

Abb. 2
