2 DESCRIPCIÓN DEL SISTEMA.
2.1 Composición.
El Sistema de Soldadura SOUND MIG ROBOT PULSE Cebora es un sistema multiproceso idóneo para
la soldadura MIG/MAG pulsado sinérgico, MIG/MAG no pulsado sinérgico, MIG/MAG convencional,
realizado para ser acoplado a un brazo Robot Saldante, en instalaciones de soldadura automatizadas.
Está compuesto por un Generador, equipado eventualmente con un Grupo de Enfriamiento, un Carro
Arrastrahilo, un Panel de Control y una Interfaz Robot (fig. 2).

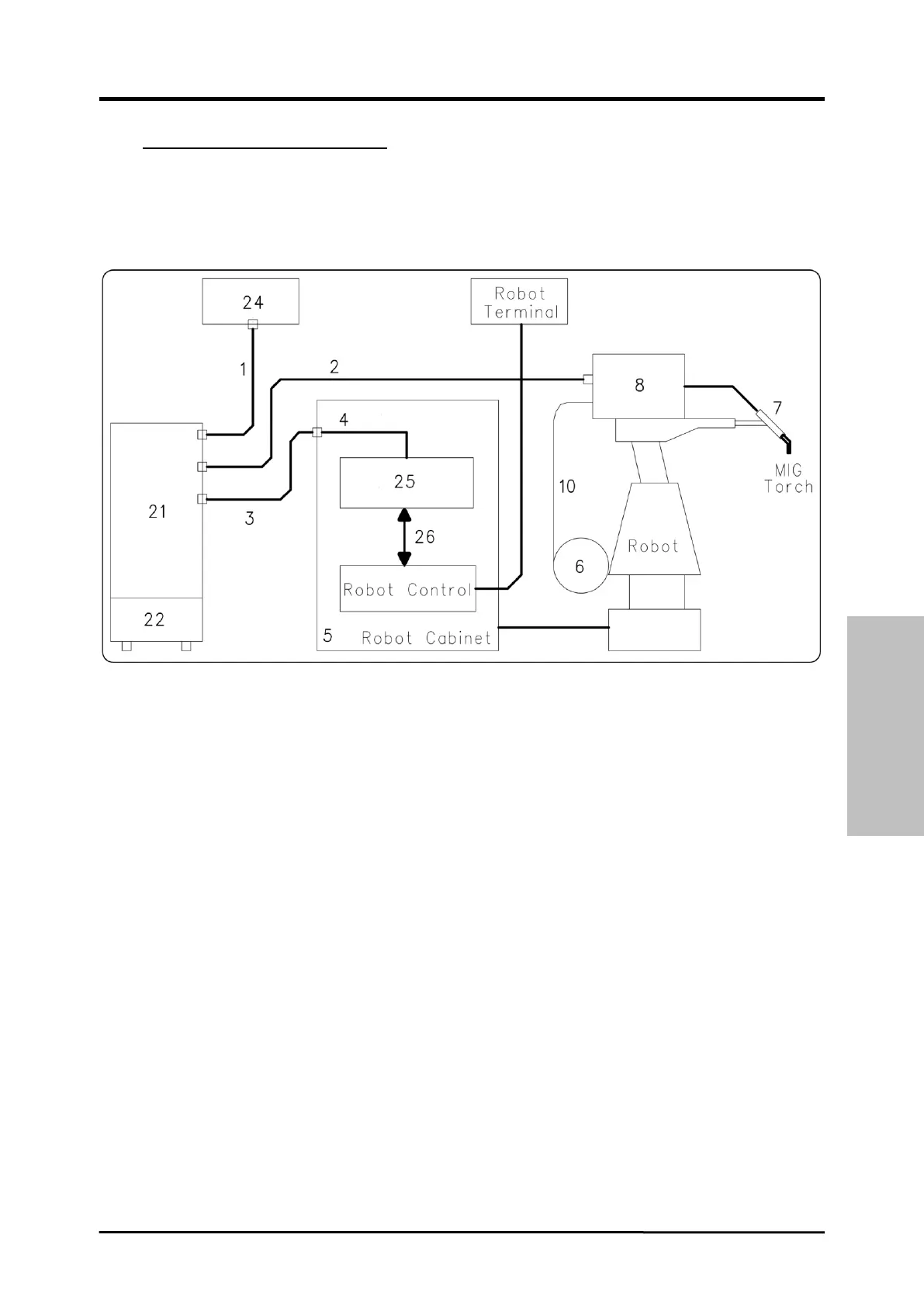

fig. 2
1 Cable conexión Generador – Panel de Control (art. 1199.00, l = 5m; art. 1199.20, l = 10m).
2 Prolongación Generador - Carro Arrastrahilo (WF4-R1 : art. 1197.00, l = 5m; art. 1197.20, l = 10m)
(WF4-R2 : art. 1173.00, l = 5m; art. 1173.20, l = 10m)
3 Cable de las señales de conexión Generador – Interfaz Robot (art. 1200, l = 5m).
4 Cable CANopen Generador – Interfaz Robot (l = 1,5 m incluso en la Interfaz Robot).
5 Armario del Control Robot.
6 Porta bobina de 15 kg del hilo de soldadura (art. 121).
7 Antorcha MIG.
8 Carro Arrastrahilo (WF4-R1, art. 1657; WF4-R2, art. 1658).
10 Funda del hilo de soldadura (art. 1935.00, l = 1,6 m; art. 1935.01, per Marathon Pack).
21 Generador (MIG 2035/MD, art. 300.80; MIG 3840/T art. 287.80; MIG 5040/T art. 289.80).
22 Grupo de Enfriamiento (GR53, GR54, GR52).
24 Panel de Control del Generador (versión completa, art. 208.00; versión reducida, art. 208.10).
25 Interfaz Robot (RDI 210, art. 210; RAI 211, art. 211; RAI 217, art. 217).
26 Para RDI210: cable “DeviceNet”, (l = 2 m, incluso en la Interfaz Robot).
Para RAI211 y RAI217: cablaje multifilar personalizado.
El sistema SOUND MIG ROBOT PULSE Cebora prevé tres modelos de Generadores a elegir en función
de las exigencias de la instalación y tres Grupos de Enfriamiento que se puede acoplar a los Generadores:
 Generador MIG 2035/MD art. 300.80. Grupo de Enfriamiento GR53, art. 1341.
 Generador MIG 3840/T art. 287.80. Grupo de Enfriamiento GR54 (para art. 287).
 Generador MIG 5040/T art. 289.80. Grupo de Enfriamiento GR52 (para art. 289).
Este Manual de Instrucciones se refiere al Generador MIG2035/MD, art. 300.80, y se ha preparado con el
fin de enseñar al personal encargado de la instalación, el funcionamiento y el mantenimiento de la
soldadora. Deberá conservarse con cuidado, en un sitio conocido por los distintos interesados, deberá ser
consultado cada vez que se tengan dudas y deberá seguir toda la vida operativa de la máquina y empleado
para el pedido de las partes de repuesto.
