CEBORA S.p.A. 3
3.300.181-A 10-03-2016
2 DESCRIZIONE SISTEMA.
2.1 Composizione.
Il Sistema di Saldatura SOUND MIG ROBOT PULSE Cebora è un sistema multiprocesso idoneo alla
saldatura MIG/MAG pulsato sinergico, MIG/MAG non pulsato sinergico, MIG/MAG convenzionale,
realizzato per essere abbinato ad un braccio Robot Saldante, su impianti di saldatura automatizzati.
È composto da un Generatore, equipaggiato eventualmente di Gruppo di Raffreddamento, da un Carrello
Trainafilo, da un Pannello di Controllo e da una Interfaccia Robot (fig. 2).

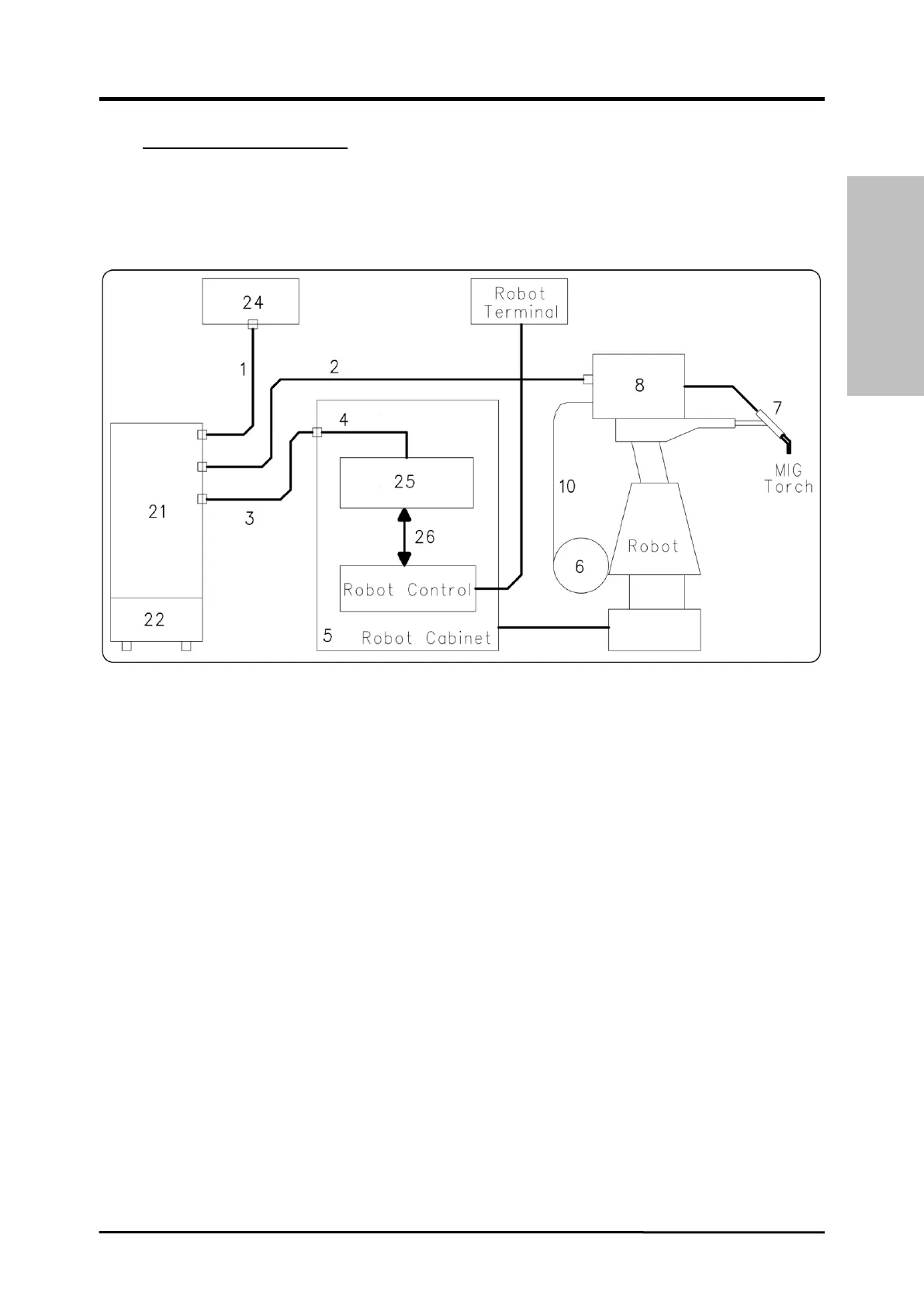

fig. 2
1 Cavo collegamento Generatore - Pannello di Controllo (art. 1199.00, l = 5m; art. 1199.20, l = 10m).
2 Prolunga Generatore – Carrello Trainafilo (WF4-R1 : art. 1197.00, l = 5m; art. 1197.20, l = 10m).
(WF4-R2 : art. 1173.00, l = 5m; art. 1173.20, l = 10m).
3 Cavo dei segnali collegamento Generatore – Interfaccia Robot (art. 1200, l = 5m).
4 Cavo CANopen Generatore – Interfaccia Robot (l = 1,5 m incluso nell’Interfaccia Robot).
5 Armadio del Controllo Robot.
6 Porta bobina da 15 kg del filo di saldatura (art. 121).
7 Torcia MIG.
8 Carrello Trainafilo (WF4-R1, art. 1657; WF4-R2, art. 1658).
10 Guaina del filo di saldatura (art. 1935.00, l = 1,6 m; art. 1935.01, per Marathon Pack).
21 Generatore (MIG 2035/MD, art. 300.80; MIG 3840/T, art. 287.80; MIG 5040/T, art. 289.80).
22 Gruppo di Raffreddamento (GR53, GR54, GR52).
24 Pannello di Controllo del Generatore (versione completa, art. 208.00; versione ridotta, art. 208.10).
25 Interfaccia Robot (RDI 210, art. 210; RAI 211, art. 211; RAI 217, art. 217).
26 Per RDI210: cavo “DeviceNet”, (l = 2 m, incluso nell’Interfaccia Robot).
Per RAI211 e RAI217: cablaggio multifilare personalizzato.
Il sistema SOUND MIG ROBOT PULSE Cebora prevede tre modelli di Generatori da scegliere in
funzione delle esigenze dell’impianto e tre Gruppi di Raffreddamento abbinabili o meno ai Generatori:
- Generatore MIG 2035/MD, art. 300.80. Gruppo di Raffreddamento GR53, art. 1341.
- Generatore MIG 3840/T, art. 287.80. Gruppo di Raffreddamento GR54 (per art. 287).
- Generatore MIG 5040/T, art. 289.80. Gruppo di Raffreddamento GR52 (per art. 289).
Questo Manuale Istruzioni si riferisce al Generatore MIG2035/MD, art. 300.80, ed è stato preparato allo
scopo di istruire il personale addetto all'installazione, al funzionamento ed alla manutenzione della
saldatrice. Deve essere conservato con cura, in un luogo noto ai vari interessati, dovrà essere consultato
ogni qual volta vi siano dubbi e dovrà seguire tutta la vita operativa della macchina ed impiegato per
l'ordinazione delle parti di ricambio.
