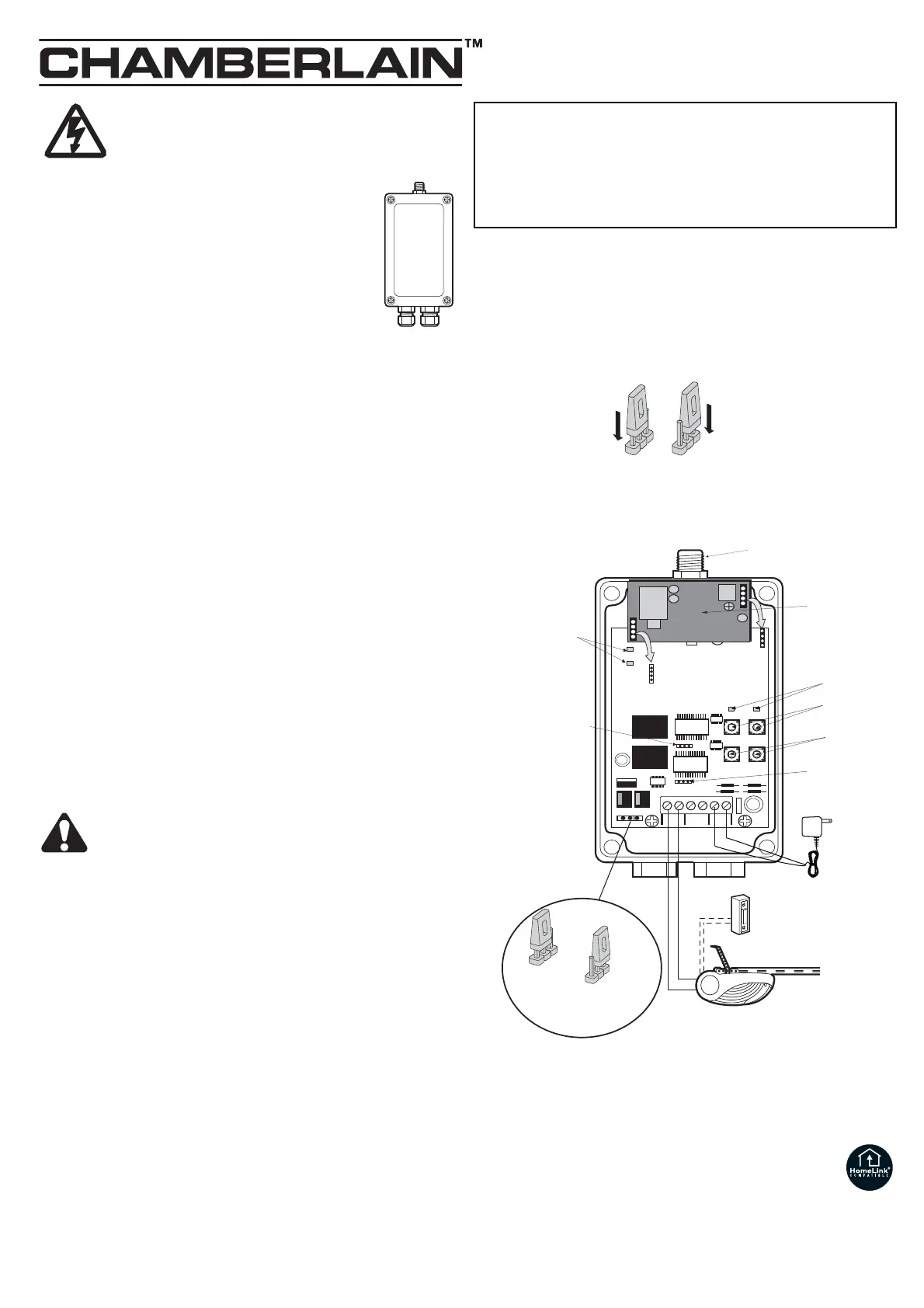

A KAPCSOLÁSI IDŐ BEÁLLÍTÁSA
A vevőkészülék a kimenő érintkezők állandó vagy rövid zárására állítható be
mindkét csatornán (A és B). (Állandó zárásra akkor lehet szükség, ha
folyamatos erő kell a záráshoz.) Ha az átkötő híd az „1“ helyzetben van
(rövid jel), akkor az érintkezők a rádiófrekvenciás adás hosszától függetlenül
150 ms ideig maradnak zárva. Ha a híd a „2“ helyzetben van, akkor az
érintkezők az adás végéig zárva maradnak. A vevőkészüléket a gyárban az
„1“ helyzetre állítják be.
Univerzális kétcsatornás vevőkészülék
8002E modell
MŰSZAKI ADATOK
Kapcsoló érintkezo max. = 5 A; V max. = 30V AC/DC
Tápfeszültség <24V 9-16V AC, @ 30 mA
9-24V DC, @ 30 mA
>24V 16-30V AC, @ 30 mA
24-30V DC, @ 30 mA
Adó rádiófrekvenciája 418MHz, 433,92MHz
A vevőkészülék beszerelése előtt
válassza le a kapu hajtását a hálózati
feszültségről.
A következő rádiófrekvenciás modulokkal használható:
Rádióadóval való vezérléshez előzőleg telepíteni kell a CN1
és a CN2 aljzatokba egy rádiófrekvenciás modult
.
• 801221 Superheterodyne, 433,92MHz
• 801344 Superregenerativ, 418MHz
A 8002E univerzális kétcsatornás vevőkészülék
csatornánként maximum 15 kódot tud tárolni.
TELEPÍTÉS
A vevőkészüléket amennyire csak lehet, a garázs elejére, célszerűen a
talajtól 2 méterre vagy ennél magasabbra kell elhelyezni. Olyan helyet
válasszon, ahol elegendő tér van a fedél nyitásához és az antennához
(amennyire csak lehet, fémszerkezetektől távol legyen). A vevőkészülék és
az antenna csatlakoztatásához normál, F típusú televíziós koaxiális
csatlakozókra van szükség. Az antennát közvetlenül a vevőkészülékbe kell
becsavarni. A hatótávolság optimalizálásához további hosszabbító kábel
(86LM) kapható. A transzformátort (23009E jelű tartozék) olyan aljzatba kell
bedugni, amely a vevőkészüléktől nem lehet 2 méternél távolabb, hogy a
kábelt a vevőkészülék kapcsaival össze lehessen kötni.
1. Erősítse fel a vevőkészüléket a burkolata alatt lévő, megjelölt furatokon
keresztül.
2. Az áramköri lemezen az AC/DC jelzi a csatlakozó kapcsokat (lásd az
ábrát). Csatlakoztassa a transzformátor kábelét ezekhez a kapcsokhoz.
Utána húzza szorosra a kapcsokat.
3. Kösse össze most a hajtás vezérlését az univerzális vevőkészülék
kapcsaival a következő módon: Csatlakoztassa a hajtás fali gombjának
kábelét a csatlakozó kapcsokhoz (A csatorna). Csatlakoztassa a második
fali gomb kábelét (ha két kaput működtet) a csatlakozó kapcsokhoz (B
csatorna). Ha nincs fali gomb vagy kulcsos kapcsoló, akkor tekintse át a
kapunyitó készülék kezelési útmutatóját a teendőkért.
4. Dugja be a transzformátor dugaszát, és kapcsolja vissza az áramot. A
garázskapu(k) kezeléséhez a parancsgombot (Test) használhatja.
A VEVŐKÉSZÜLÉK PROGRAMOZÁSA
Csak akkor működtesse a kapu hajtását, ha a teljes kapu az
Ön látómezejében van, semmi sem akadályozza a mozgását,
és helyesen van beállítva a hajtása. Senki sem tartózkodhat a kapu
mozgásterében. Ne engedje, hogy gyermekek kezeljék a
nyomógombokat vagy a távirányítót, és a kapu közelében játsszanak.
1. Nyomja meg, és tartsa megnyomva a távkezelő gombot.
2. Nyomja meg, majd engedje fel a kapunyitó panelen a vezérlő központ
programozó gombját (Learn) az A csatorna programozásához. Egyszer
felvillan a kijelző LED.
3. Engedje fel a távkezelő gombot.
A hajtás most akkor működik, ha megnyomja a távkezelő gombot.
Ha a távkezelő gombot a kijelző LED felvillanása előtt nyomja meg, akkor a
hajtás nem fogadja el a kódot.
Ismételje meg az 1–3. lépéseket, hogy az illető kapu összes használatban
lévő távirányítójához beprogramozza a vevőkészüléket. Ha második kapu is
van, akkor válasszon egy másik távkezelő gombot, és ismételje meg a fenti
lépéseket a B csatornára. Rögzítse a fedelet a csavarokkal.
Az összes kód törlése:
Tartsa mindaddig megnyomva a vevőkészülék programozó gombját (Learn),
amíg el nem alszik a kijelző LED (6 másodperc). Ekkor a vevőkészülék által
megtanult összes kód törlődik.
Állandó jel
(megnyomva tartva)
Rövid jel
Ant.
OUT A OUT B
Input
AC / DC
LearnA
LearnB
Test
Test
A
B
LDS2
LDS1
LDS3
LDS4
< 24V
9-16V AC, @ 30mA
9-24V DC, @ 30mA
> 24V
16-30V AC, @ 30mA
24-30V DC, @ 30mA
>24V < 24V
CN2
CN1
Antennacsatlakozó
Kapcsolási
állapot kijelző LED-jei
(rövid vagy állandó jel)
opcionális
Kijelző LED-ek
(A és B csatorna)
Parancsgombok
(A és B csatorna)
Parancsgombok
(A és B csatorna)
Átkötő híd
A csatorna
Átkötő híd
B csatorna
Transzformátor
