РЕГУЛИРОВКА ВРЕМЕНИ ПЕРЕКЛЮЧЕНИЯ
Приемник может быть отрегулирован либо на постоянное, либо на
кратковременное замыкание выходных контактов для обоих каналов (A
и B). (Постоянное замыкание используется лишь в том случае, если для
закрывания требуется постоянно действующая сила). Если мостик
находится в позиции ”1” (кратковременный сигнал), то независимо от
продолжительности радиосвязи контакты находятся в замкнутом
положении в течение 150 мс. Если мостик находится в позиции ”2”
(постоянный сигнал), то контакты остаются в замкнутом положении в
течение всего периода радиосвязи. Заводская регулировка приемника
соответствует позиции ”1”.

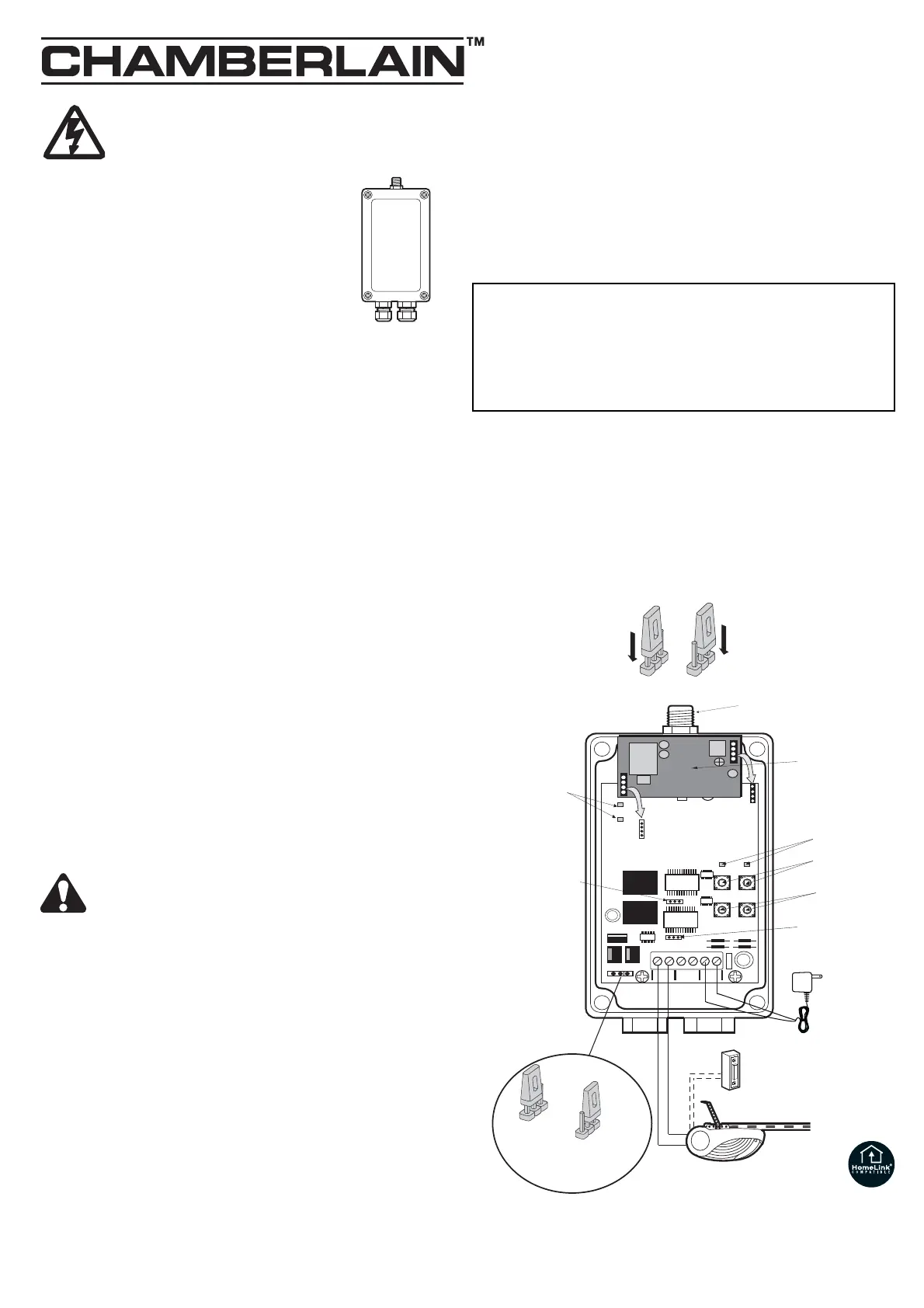

Универсальный 2-канальный
приемник Модель 8002E
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Коммутационный контакт: Iмакс. = 5 A; Vмакс. = 30 В пер./пост. тока
Напряжение питания: <24 В 9-16 В пер. тока, @ 30 мА
9-24 В пост. тока, @ 30 мА
>24 В 16-30В пер. тока, @ 30 мА
24-30 В пост. тока, @ 30 мА
Несущая частота передатчика: 418 МГц, 433,92 МГц
Перед монтажом приемника
отключите подачу напряжения на
привод ворот.
Работает со следующими радиомодулями:
Для работы с радиоуправлением, в гнездах CN1
и CN2 предварительно должен быть
инсталлирован радиомодуль.
• 801221 супергетеродинный, 433,92 МГц
• 801344 суперрегенеративный, 418 МГц
Универсальный 2-канальный приемник 8002E
может сохранять в памяти до 15 кодов на
канал.
ИНСТАЛЛЯЦИЯ
Приемник следует устанавливать как можно ближе к передней
плоскости, предпочтительно на высоте двух метров над землей или
еще выше. Выберите такое расположение, чтобы было достаточно
места для открывания крышки и антенны (но как можно дальше от
металлических конструкций). В приемнике и антенне используются
стандартные телевизионные коаксиальные соединения типа F. Антенна
ввинчивается непосредственно в приемник. Для обеспечения
оптимального радиуса действия можно заказать вспомогательный
удлинитель кабеля (86LM). Трансформатор (принадлежность 23009E)
должен быть присоединен к сетевой розетке, удаленной от приемника
на расстояние не более чем на 2 метра с тем, чтобы кабель мог быть
соединен с контактными зажимами приемника.
1. Закрепите приемник в соответствии с разметкой для отверстий,
находящихся под облицовкой
2. На плате имеются контактные зажимы AC/DC (пер./пост ток) (см.
изображение). Соедините кабель трансформатора с контактными
зажимами. После этого затяните винты зажимов.
3. Теперь соедините блок управления привода с зажимами
универсального приемника. При этом присоедините к контактным
зажимам кабель настенной кнопки привода (канал A). Присоедините к
контактным зажимам кабель второго настенного выключателя (если вы
должны управлять двумя воротами) (канал B). Если в вашем
распоряжении нет настенного выключателя или замка-выключателя,
читайте инструкцию по эксплуатации вашего привода для открывания
ворот.
4. Присоедините трансформатор и снова включите электропитание.
Для управления вашим приводом (или приводами) гаражных ворот Вы
можете использовать управляющую кнопку (Test)
.
ПРОГРАММИРОВАНИЕ ПРИЕМНИКА
Включайте привод ворот только тогда, когда ворота
находятся целиком в поле вашего зрения, в зоне
действия ворот отсутствуют препятствия и привод
правильно настроен. В зоне действия ворот не должны
находиться люди. Не разрешайте детям использовать
нажимные кнопки или пульт дистанционного управления,
а также играть вблизи ворот.
1. Нажмите на кнопку дистанционного управления и не отпускайте ее.
2. Нажмите и отпустите кнопку программирования (Learn) для канала A
на пульте управления приводом. Контрольный СИД мигает один раз.
3. Затем отпустите кнопку на пульте дистанционного управления.
Теперь привод функционирует при нажатии на кнопку дистанционного
управления
.
Если вы отпустите кнопку дистанционного управления до того, как
начнет мигать контрольный СИД, то привод не примет код.
Постоянный сигнал
(режим бдительности)
Кратковременный сигнал
