16
Instalación

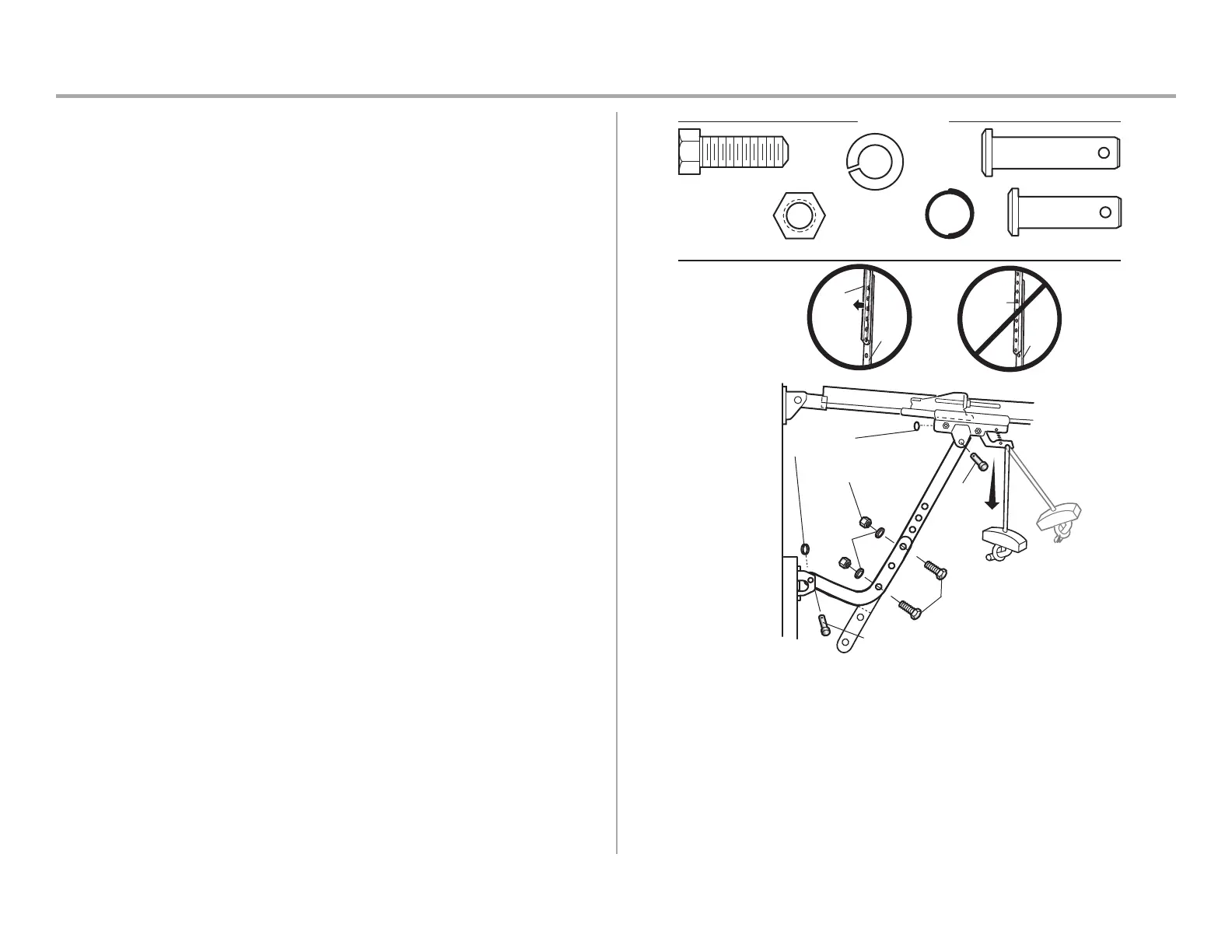

9 Conectar el brazo de la puerta al carro
IMPORTANTE: La ranura en el brazo recto de la puerta DEBE estar orientado en dirección opuesta al
brazo curvo de la puerta.
1. Cierre la puerta. Desconecte el carro jalando de la manija de liberación de emergencia.
Deslice el carro exterior hacia atrás (apartándolo de la puerta) unas 2" (5 cm).
2. Fije el brazo recto de la puerta al carro exterior con el pasador de horquilla. Fije con el
sujetador de anillo.
3. Fije el brazo curvo de la puerta al soporte de la puerta con el pasador de horquilla. Fije con el
sujetador de anillo.
4. Alinee el brazo recto de la puerta con el brazo curvo de la puerta. Seleccione dos orificios
alineados (lo más apartados posible) y fíjelos con los pernos, tuercas y arandelas de
seguridad.
NOTA: Si los orificios no se alinean, invierta el brazo recto de la puerta. Seleccione dos
orificios alineados (lo más apartados posible) y fíjelos con los pernos, tuercas y arandelas
de seguridad.
5. Jale de la manija de liberación de emergencia hacia el abrepuertas de garaje hasta que el
brazo de liberación del carro quede horizontal. El carro se volverá a enganchar
automáticamente cuando se active el abrepuertas de garaje.
Brazo
recto
de la
puerta
(ranura
hacia
afuera)
Brazo
curvo
de la
puerta
Brazo
recto
de la
puerta
Brazo
curvo
de la
puerta
CORRECTO
INCORRECTO
Pasador de horquilla de 5/16” x 1-1/4”
Sujetador de anillo
Pasador
de horquilla
de 5/16” x 1”
Tuerca de 5/16”-18
Arandela
de seguridad
5/16”
Perno hexagonal
de 5/16”-18 x 7/8”
HERRAJES
Perno hexagonal de 5/16”-18 x 7/8”
Tuerca de 5/16”-18
Arandela de seguridad
de 5/16”
Pasador de horquilla de 5/16” x 1”
Pasador de horquilla de 5/16” x 1-1/4”
Sujetador de anillo
