Chamberlain 85870 - Ensamblaje

7
Ensamblaje

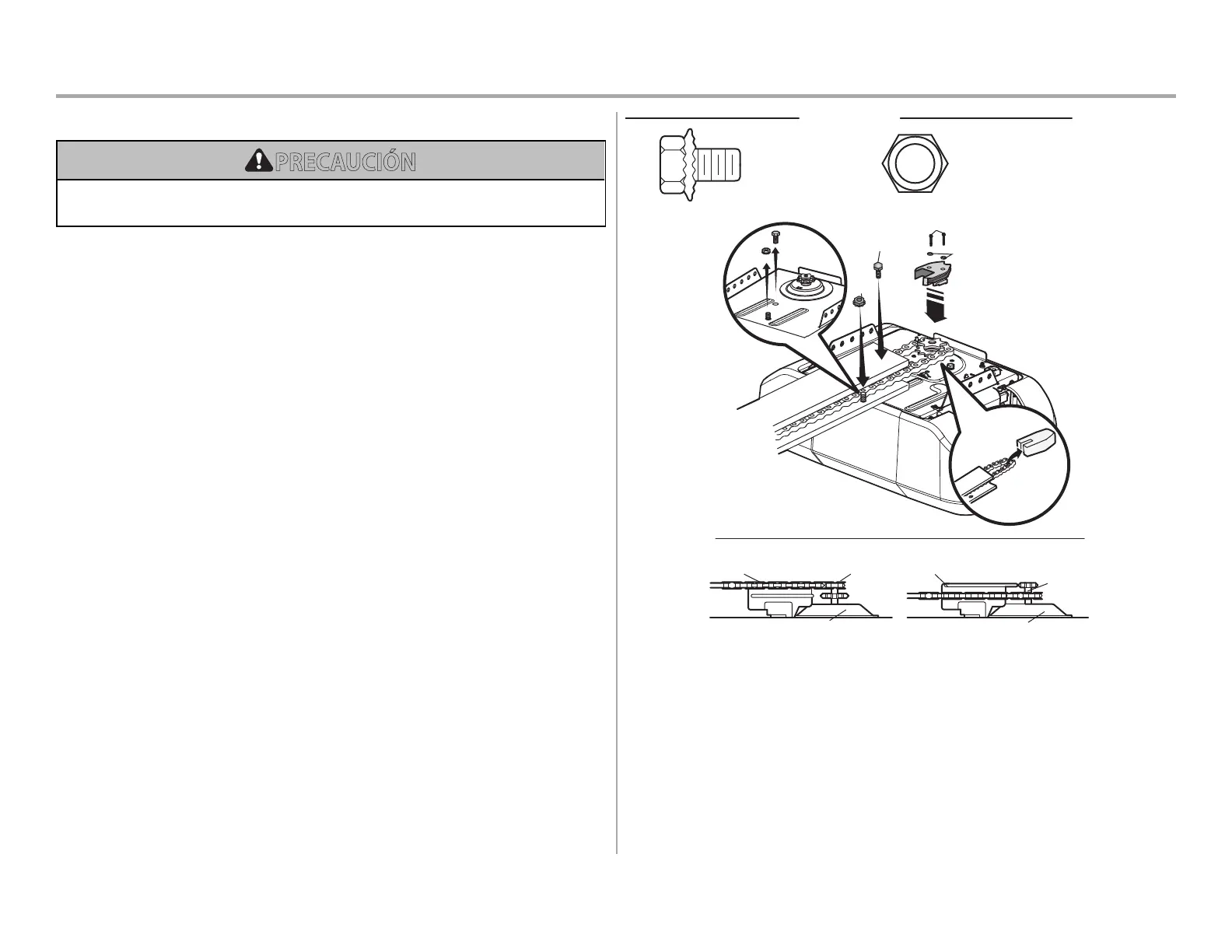

1 Fijar el riel al abrepuertas de garaje
PRECAUCIÓN
Para evitar daños GRAVES al abrepuertas de garaje, use SOLO aquellos pernos/sujetadores
montados en la parte superior del abrepuertas.
NOTA: SOLO use los pernos que quitó del abrepuertas de garaje. Coloque el abrepuertas de garaje
sobre la caja del paquete para evitar que se raye.
1. Quite el perno y la tuerca de seguridad de la parte superior del abrepuertas de garaje.
2. Alinee el riel y la espuma de poliestireno sobre el piñón. Corte la cinta del riel, la cadena y la
espuma de poliestireno.
3. Fije el riel con el perno con arandela y la tuerca de seguridad que quitó con anterioridad.
4. Coloque la cadena alrededor del piñón del abrepuertas de garaje.
5. Fije el extensor de cadena al abrepuertas de garaje con tornillos.
6. Guíe la cadena alrededor de la ranura seleccionada en el extensor de cadena a fin de
conectar el piñón de 8 o 6 dientes.
NOTA: El piñón de 6 dientes se utiliza con las puertas de cocheras, y el piñón de 8 dientes se
utiliza con las puertas normales.
Perno con arandela
de 5/16”-18 x 1/2”
(montados en el
abrepuertas de garaje)
HERRAJES
Tuerca de seguridad
(montados en el
abrepuertas de garaje)
Tuerca
de
seguridad
Perno con arandela
de 5/16”-18 x 1/2”
Tornillos hexagonales de 8-32 x 1”
Arandelas
Extensor de cadenaPiñón de
6 dientes
Piñón de
8 dientes
Extensor de cadena
Modelo 85870 solamente
Placa de montaje de la unidad de motor Placa de montaje de la unidad de motor
