Assemblage

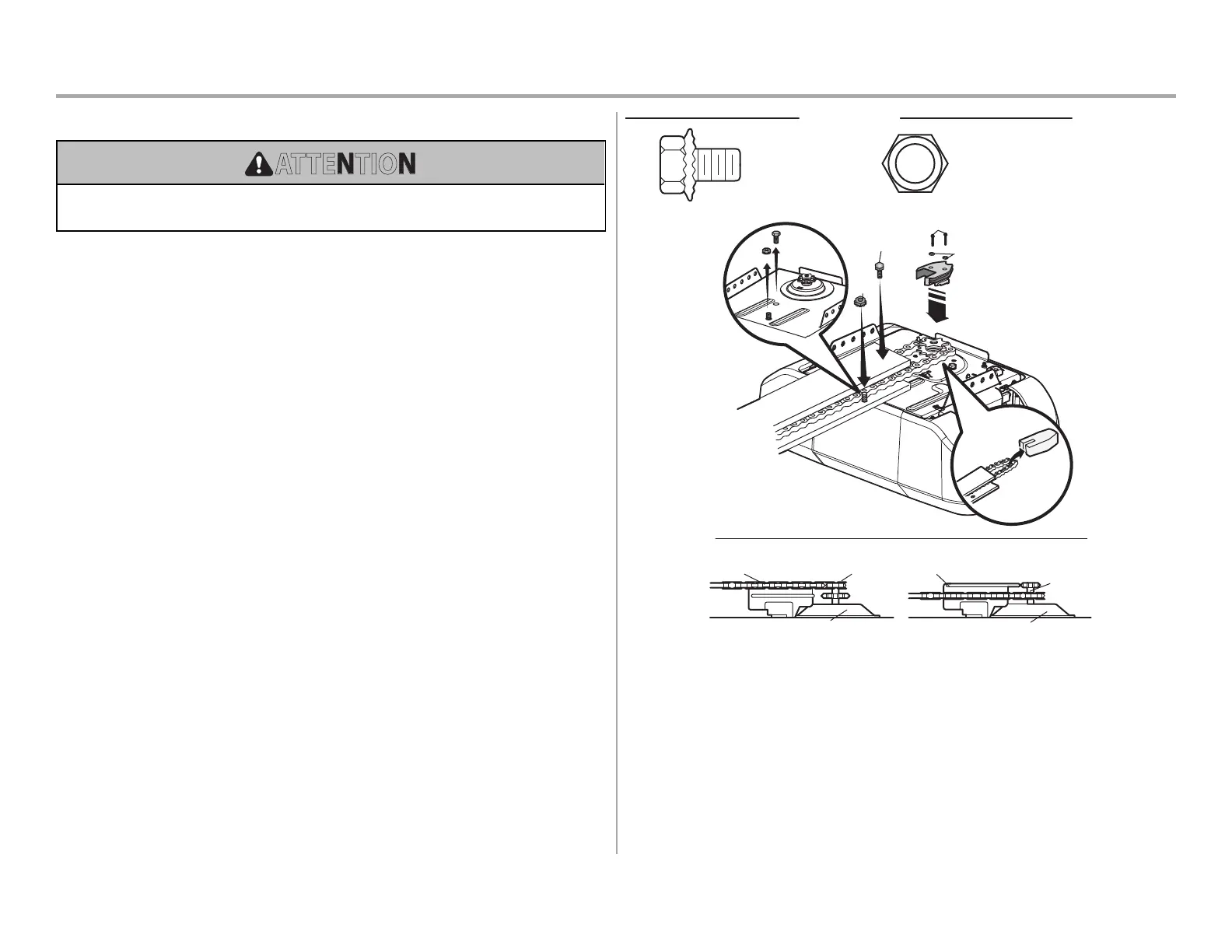

1 Fixer le rail à l’ouvre-porte de garage
ATTENTION
Pour éviter de GRAVES dommages à l’ouvre-porte de garage, utilisez UNIQUEMENT les
boulons/attaches montés sur le dessus de l’ouvre-porte.
REMARQUE: Utilisez UNIQUEMENT les boulons que vous avez retirés de l’ouvre-porte de garage.
Placez l’ouvre-porte de garage sur le matériel d’emballage pour éviter les rayures.
1. Retirez le boulon et le contre-écrou du haut de l’ouvre-porte de garage.
2. Alignez le rail et le polystyrène sur le pignon. Coupez le ruban adhésif du rail, de la chaîne et
du polystyrène.
3. Fixez le rail à l’aide du boulon à rondelle et du contre-écrou retirés précédemment.
4. Positionnez la chaîne autour du pignon de l’ouvre-porte de garage.
5. Fixez l’écarteur de chaîne à l’ouvre-porte de garage à l’aide de vis.
6. Guidez la chaîne autour de la rainure sélectionnée dans l’écarteur de chaîne, pour engager le
pignon à 8dents ou à 6dents.
REMARQUE: Le pignon à 6dents est destiné aux portes de type cochère et le pignon à
8dents est destiné aux portes ordinaires.
Boulon à rondelle
5/16 po-18x1/2 po
(montés dans
l’ouvre-porte de garage)
MATÉRIEL
Contre-écrou
(montés dans
l’ouvre-porte de garage)
Contre-
écrou
Boulon à rondelle
5/16 po - 18 x 1/2 po
Vis à six pans 8-32 x 1 po
Rondelles
Écarteur de chaînePignon
à 6 dents
Pignon
à 8 dents
Écarteur de chaîne
Modèle 85870 uniquement
Plaque de montage de l’unité moteur Plaque de montage de l’unité moteur
