6
Préparation
Inventaire du carton
Les accessoires varient selon le modèle de l’ouvre-porte de garage acheté. Selon votre modèle
précis, d’autres accessoires pourraient être compris avec votre ouvre-porte de garage. Les
instructions relatives aux accessoires ne sont pas incluses dans ce manuel, car elles sont jointes à
ces derniers. Les images de ce manuel sont fournies à titre indicatif et il est possible que votre
produit ait une apparence différente.

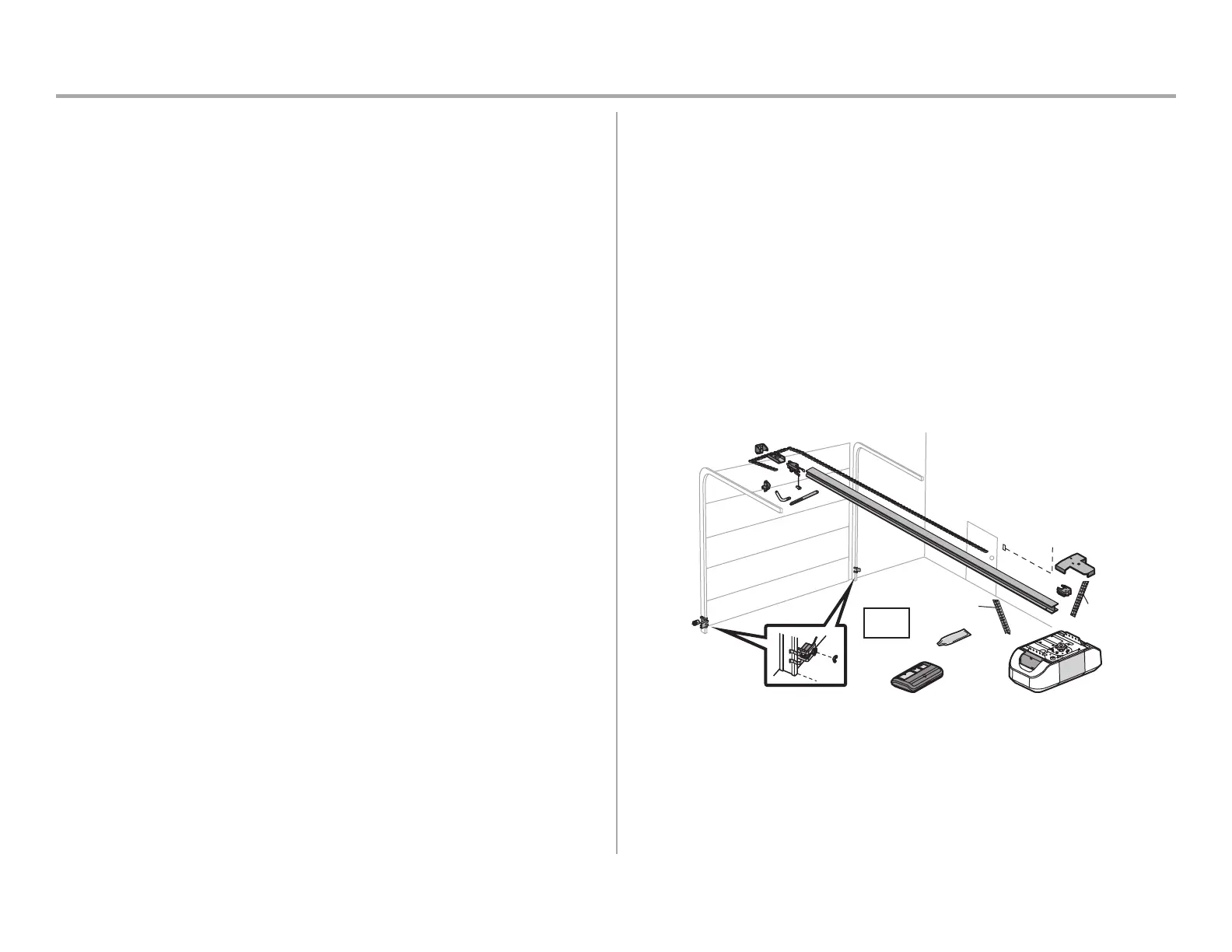

Assemblage de l’ouvre-porte de garage
A. Support de linteau
B. Poulie et support
C. Support de porte
D. Bras de porte incurvé
E. Bras de porte droit
F. Chariot
G. Corde et poignée de déclenchement d’urgence
H. Rail
I. Ouvre-porte de garage
J. Écarteur de chaîne
K. Support de châssis
L. Chaîne
M. Commande de porte
N. Fil blanc et rouge/blanc
O. Le Protector System
Capteurs d’inversion de sécurité avec fils blanc et blanc/noir attachés: Capteur d’envoi (1),
capteur de réception (1) et supports de capteur de sécurité (2)
P. Étiquettes de sécurité et documentation
Q. Graisse pour rail
R. Télécommande (893MAX)
Matériel
Assemblage
Matériel pour le support de châssis Matériel pour l’écarteur de chaîne
Vis no8-32 x 3/8po (2) Vis no8-32 x 3/8po (2)
Boulon à six pans 1/4po - 20x5/8po (2)
Mtériel pour rail
Rondelle d’arrêt (2)
Boulons à rondelle et rondelle de blocage
(montés sur le dessus de l’opérateur de porte)
Boulon avec rondelle 5/16po - 18x1/2po (2)
Installation
Boulon à six pans 5/16po - 18 x 7/8po (4) Vis autotaraudeuse 1/4po - 14x 5/8po (2)
Tirefond 5/16po - 9 x 1 - 5/8po (2) Anneau de fixation (3)
Tirefond 5/16po - 18x1-5/8po (2) Boulon de carrosserie 1/4po - 20x1/2po (2)
Axe à épaulement 5/16po x 2-3/4po (1) Écrou à oreilles 1/4po - 20 (2)
Axe à épaulement 5/16po x 1-1/4po (1) Boulon à six pans 1/4po - 20x5/8po (2)
Axe à épaulement 5/16po x 1-1/1po (1) Écrou d’arrêt 1/4po - 20 (2)
Écrou 5/16po - 18 (4) Tirefond 1/4po - 4 x 1 - 1/2po (4)
Rondelle d’arrêt 5/16po -16(4)
Matériel de commande de porte
Vis 6AB x 1po (2) Chevilles pour cloisons sèches (2)
Vis 6-32x1po (2)
Agrafes isolées
A
B
C
K
J
I
P
D
E
F
H
G
L
M
N
Q
O
R
Non fourni
Non
fourni
