Installer la commande de porte
1 Installer la commande de porte
AVERTISSEMENT
Pour éviter d’éventuelles BLESSURES GRAVES voire MORTELLES par électrocution:
•
Vérifiez que l’alimentation n’est PAS branchée AVANT d’installer le panneau de
commande.
•
Connectez le panneau de commande UNIQUEMENT aux fils basse tension de 12VOLTS.
Pour éviter d’éventuelles BLESSURES GRAVES voire MORTELLES causées par la fermeture d’une
porte de garage:
•
Installez le panneau de commande à portée de vue de la porte de garage, hors de portée
des jeunes enfants, à une hauteur minimale de 5pieds (1,5m) au-dessus du sol, des
paliers, des marches ou de toute autre surface de marche adjacente, et loin de TOUTES
les pièces mobiles de la porte.
•
N’autorisez JAMAIS des enfants à utiliser ou jouer avec les boutons du panneau de
commande ou les émetteurs de la télécommande.
•
Activez la porte UNIQUEMENT lorsqu’elle est clairement visible, qu’elle est correctement
réglée et qu’il n’y a pas d’obstacles au déplacement de la porte.
•
Gardez TOUJOURS la porte de garage en vue jusqu’à ce qu’elle soit complètement
fermée. Ne permettez JAMAIS à quiconque de passer la ligne de la porte de garage
lorsqu’elle est en train de se fermer.
INTRODUCTION
Compatible avec les accessoires myQ
®
et Security+ 2.0, voir page 1. Votre ouvre-porte de garage est
compatible avec un maximum de 2 panneaux de commande intelligents ou 4 autres panneaux de
commande Security+ 2.0. REMARQUE:Les panneaux de commande LiftMaster et les produits tiers
plus anciens ne sont pas compatibles.
Installez la commande de porte à portée de vue de la porte de garage, hors de portée des jeunes
enfants, à une hauteur minimale de 1,5m (5pi) au-dessus du sol, des paliers, des marches ou de
toute autre surface de marche adjacente, et loin de TOUTES les pièces mobiles de la porte. Pour les
installations d’une boîte de commande, il n’est pas nécessaire de percer des trous ou d’installer des
ancrages pour cloisons sèches. Utilisez les trous existants de la boîte de commande.
REMARQUE: Il est possible que votre produit soit différent des illustrations.
MATÉRIEL
Vis
6ABx1po (2)
Ancrage pour
cloisons sèches (2)
Vis
6-32x
1po (2)

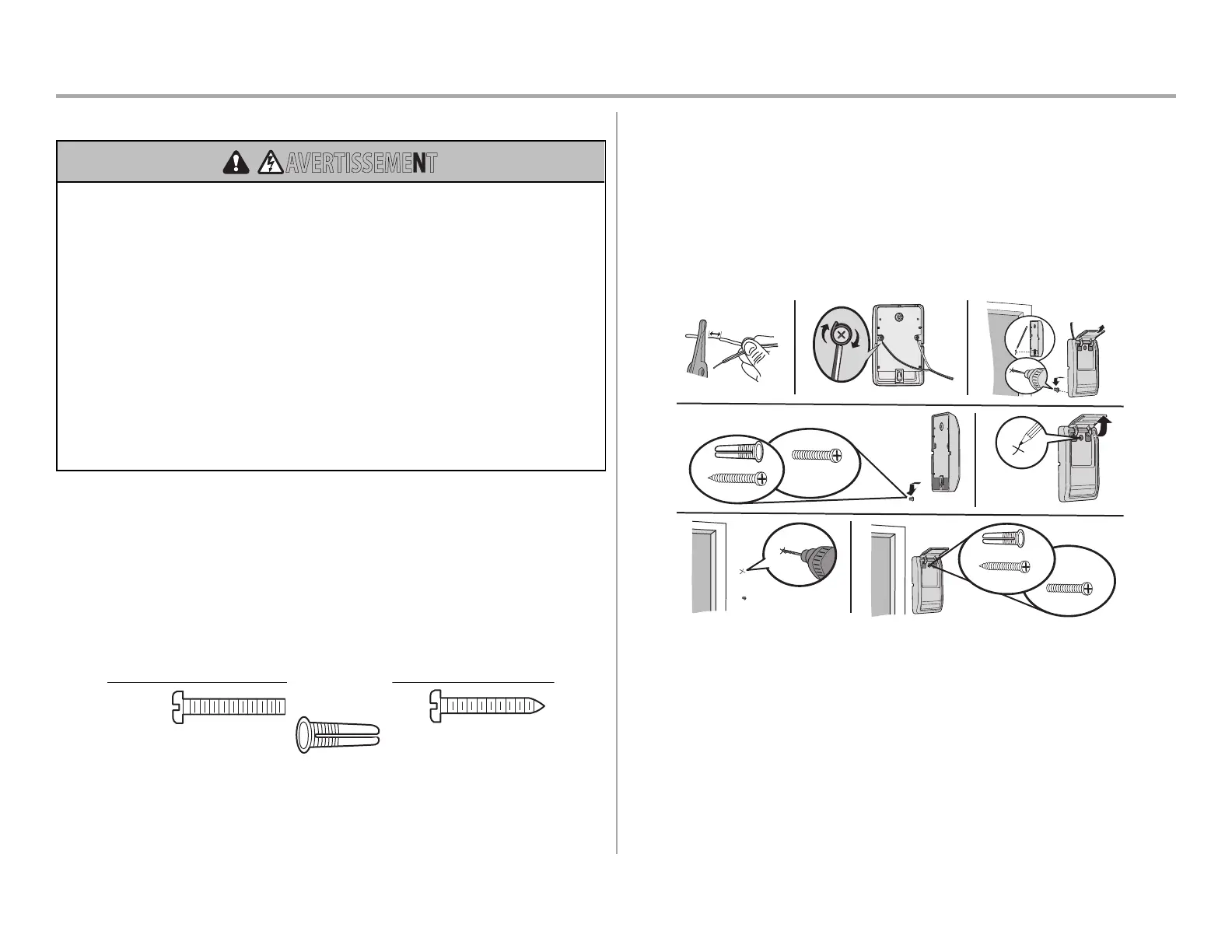

1. Dénudez 11mm (7/16po) d’isolant à une extrémité du fil et séparez les fils.
2. Connectez un fil à chacune des deux vis à l’arrière du panneau de commande. Les fils
peuvent être connectés à l’une ou l’autre des vis.
INSTALLATIONS PRÉ-CÂBLÉES:Choisissez deux fils à connecter, notez les fils utilisés afin
que les bons fils soient connectés à l’ouvre-porte de garage lors d’une étape ultérieure.
3. Marquez l’emplacement du trou de montage inférieur et percez un trou de 5/32po.
4. Installez la vis inférieure, en laissant 1/8po (3mm) dépasser du mur.
5. Positionnez le trou inférieur du panneau de commande sur la vis et faites-le glisser en place.
6. Soulevez la barre de poussée et marquez le trou supérieur.
7. Retirez le panneau de commande du mur et percez un trou de 5/32po pour la vis du haut.
8. Positionnez le trou inférieur du panneau de commande sur la vis et faites-le glisser en place.
Fixez la vis supérieure.
11 mm (7/16 po)
Mur
1
2 3
CLOISON SÈCHE
BOÎTIER DE COMMANDE
6ABx1po
6-32x1po
Ancrage pour cloisons sèches
4-5
6
6-32x1po
BOÎTIER DE
COMMANDE
8
CLOISON SÈCHE
6ABx1po
Ancrage pour cloisons sèches
7
