Installation

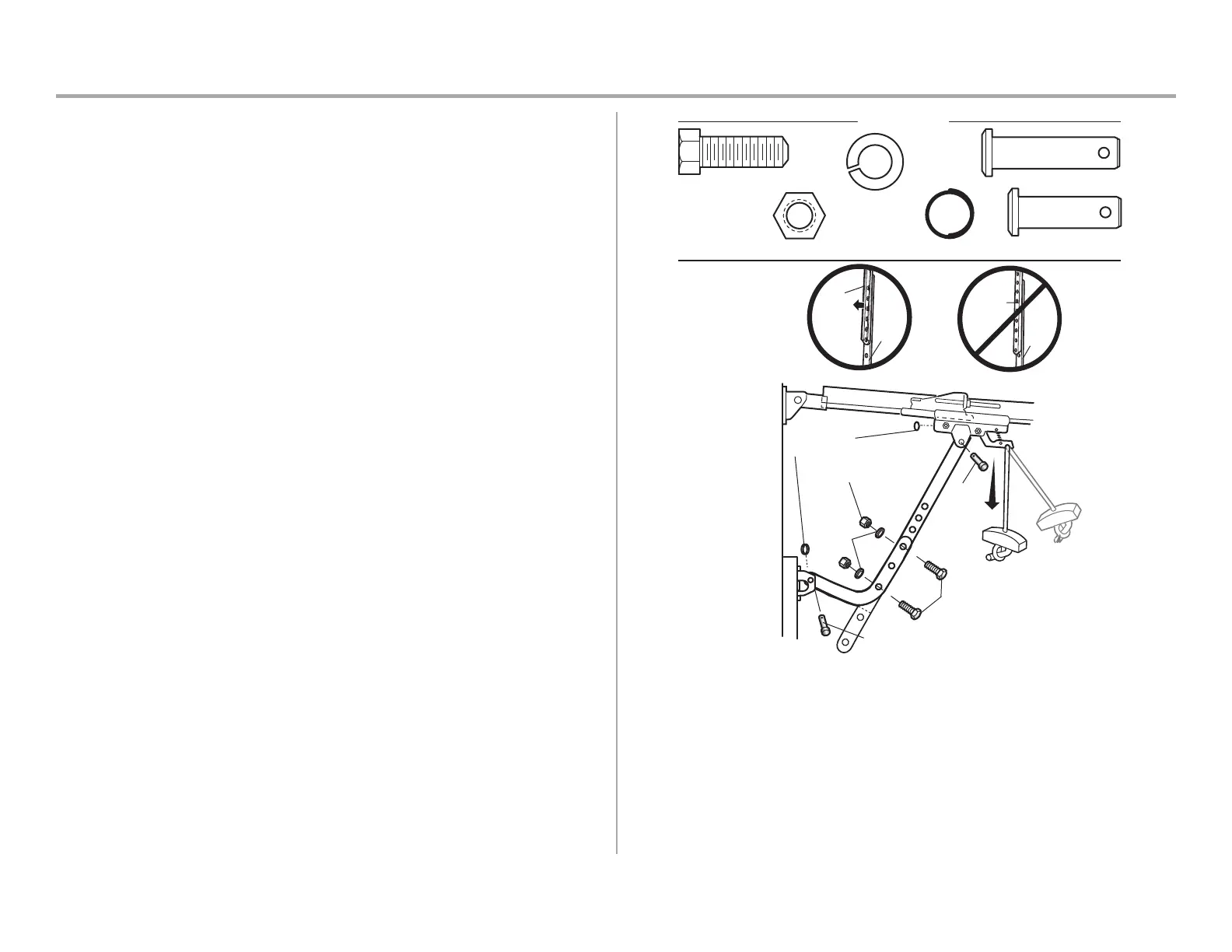

9 Connectez le bras de porte au chariot
IMPORTANT: La rainure du bras de porte droit DOIT faire face à l’opposé du bras de porte incurvé.
1. Fermez la porte. Déconnectez le chariot en tirant sur la poignée de déclenchement
d’urgence. Glisse le chariot extérieur vers l’arrière (loin de la porte) d’environ 5cm (2po).
2. Fixez le bras droit de la porte au chariot extérieur à l’aide de l’axe à épaulement. Fixez-le avec
l’anneau de fixation.
3. Fixez le bras de porte incurvé au support de porte à l’aide de l’axe à épaulement. Fixez-le
avec l’anneau de fixation.
4. Alignez le bras de porte droit avec le bras de porte incurvé. Choisissez deux trous alignés
(qui sont le plus loin possible l’un de l’autre) et fixez en utilisant les boulons, les écrous et
les rondelles d’arrêt.
REMARQUE: Si les trous ne s’alignent pas, inversez le bras de porte droit. Choisissez deux
trous alignés (qui sont le plus loin possible l’un de l’autre) et fixez en utilisant les boulons,
les écrous et les rondelles d’arrêt.
5. Tirez la poignée de déclenchement d’urgence vers l’ouvre-porte de garage jusqu’à ce que le
bras de déclenchement du chariot soit horizontal. Le chariot se réengage automatiquement
lorsque l’ouvre-porte de garage est activé.
Bras
de porte
droit
(rainure
tournée
vers
l’extérieur)
Bras
de
porte
incurvé
Bras
de porte
droit
Bras
de
porte
incurvé
CORRECT
INCORRECT
Axe à épaulement 5/16 po x 1-1/4 po
Anneau de fixation
Axe à
épaulement
5/16 po x 1 po
Écrou 5/16 po - 18
Rondelle
de blocage
5/16 po
Boulon à six pans
5/16 po - 18 x 7/8 po
MATÉRIEL
Boulon à six pans 5/16 po - 18 x 7/8 po
Écrou 5/16 po - 18
Rondelle de
blocage 5/16 po
Axe à épaulement 5/16 po x 1 po
Axe à épaulement 5/16 po x 1-1/4 po
Anneau de fixation
