15
Installation

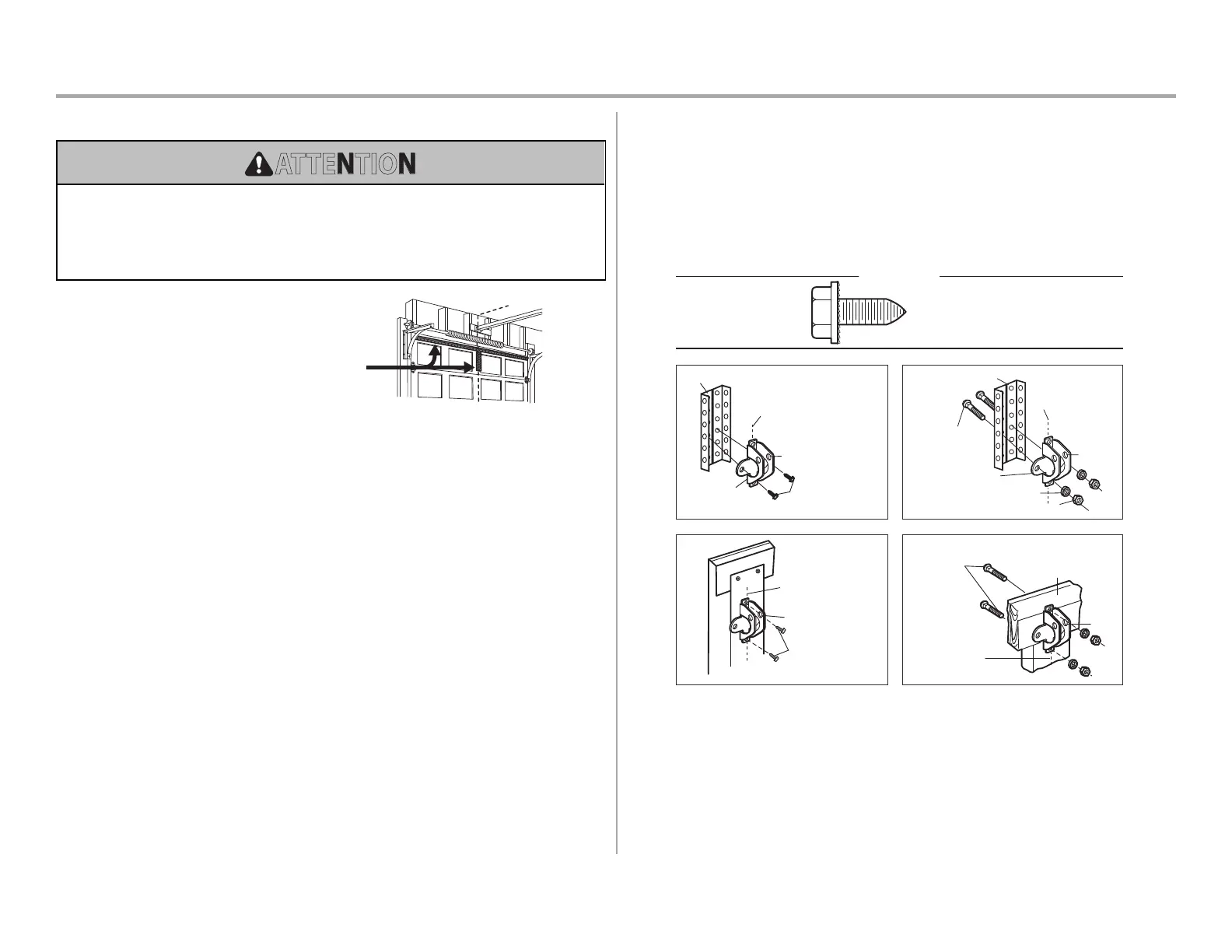

8 Installation des supports de fixation au plancher
ATTENTION
Les portes de garage en fibre de verre, en aluminium ou en acier léger DEVRONT être renforcées
AVANT l’installation du support de porte. Contactez le fabricant de la porte de garage ou le
revendeur qui s’est chargé de l’installation pour obtenir des instructions sur un renfort d’ouvre-
porte ou un kit de renfort. Le fait de ne pas renforcer la section supérieure tel que requis par le
fabricant de la porte peut annuler la garantie de cette dernière.
Un renfort horizontal et vertical est nécessaire pour les
portes de garage légères (fibre de verre, aluminium,
acier, portes avec panneau de verre, etc.) (non fourni).
Une entretoise de renfort horizontale doit être
suffisamment longue pour être fixée à deux ou trois
supports verticaux. Un renfort vertical doit couvrir la
hauteur du panneau supérieur. Contactez le fabricant de
la porte de garage ou le revendeur qui s’est chargé de
l’installation pour obtenir des instructions sur un renfort
d’ouvre-porte ou un kit de renfort.
REMARQUE: De nombreux kits de renfort de porte permettent de fixer directement l’axe à
épaulement et le bras de porte. Dans ce cas, vous n’aurez pas besoin du support de porte; passez
directement à l’étape suivante.
PORTE SECTIONNELLE
1. Centrez le support de porte sur la ligne médiane verticale que vous avez tracée auparavant et
utilisée pour installer le support de linteau. Notez que le placement correct est vers le HAUT,
tel qu’indiqué à l’intérieur du support.
2. Positionnez le bord supérieur du support entre 5 et 10cm (2et 4po) sous le bord supérieur
de la porte OU directement sous tout support de structure du dessus de la porte.
3. Marquez des trous et percez-les, puis procédez à l’installation comme suit, selon la
construction de votre porte:
Portes métalliques ou légères utilisant une équerre verticale dans le support de pan-
neau de porte et le support de porte:
•
Percez des trous de fixation de 3/16po. Fixez le support de porte à l’aide des vis
autotaraudeuses. (Figure1)
•
Dans l’alternative, utilisez deux boulons de 5/16po - 18 x 2po, des rondelles d’arrêt et des
écrous (non fournis). (Figure2)
Portes métalliques, isolées ou légères renforcées en usine:
•
Percez des trous de fixation de 3/16po. Fixez le support de porte à l’aide des vis
autotaraudeuses. (Figure3)
Portes en bois:
•
Utilisez les trous du support de porte haut et bas ou côte à côte. Percez des trous de 5/16po
à travers la porte et fixez le support avec des boulons ordinaires 5/16po-18x2po, des
rondelles d'arrêt et des écrous (non fournis). (Figure4)
REMARQUE: Les vis autotaraudeuses 1/4po - 14 x 5/8po ne sont pas destinées à être utilisées sur
des portes en bois.
FIGURE1
FIGURE3
Renfort vertical
Ligne centrale verticale
de la porte de garage
HAUT
Support de porte
Vis autotaraudeuse
1/4po - 14 x 5/8po
Vis
autotaraudeuse
1/4po - 14 x 5/8po
Ligne centrale verticale
de la porte de garage
HAUT
FIGURE4
Ligne centrale
vertical de la
de la porte de garage
Boulon rondelle
5/16po-18x2po
(non fournie)
HAUT
Bord extérieur de la
porte ou panneau
de renforcement
FIGURE2
Renfort vertical
Boulon rondelle
5/16po-18x2po
(non fournie)
Rondelle de blocage 5/16po
Écrou 5/16po - 18
Support de porte
HAUT
Ligne centrale
vertical de la porte
de garage
Vis autotaraudeuse
1/4po - 14 x 5/8po
MATÉRIEL
