6
Preparación
Inventario en la caja
Los accesorios variarán según el modelo de abrepuertas de garaje comprado. En función de u
modelo específico, su abrepuertas de garaje puede incluir otros accesorios. Las instrucciones para
los accesorios estarán incluidas con el accesorio y no se incluyen en este manual. Las imágenes de
este manual son de referencia y su producto podría tener un aspecto diferente.

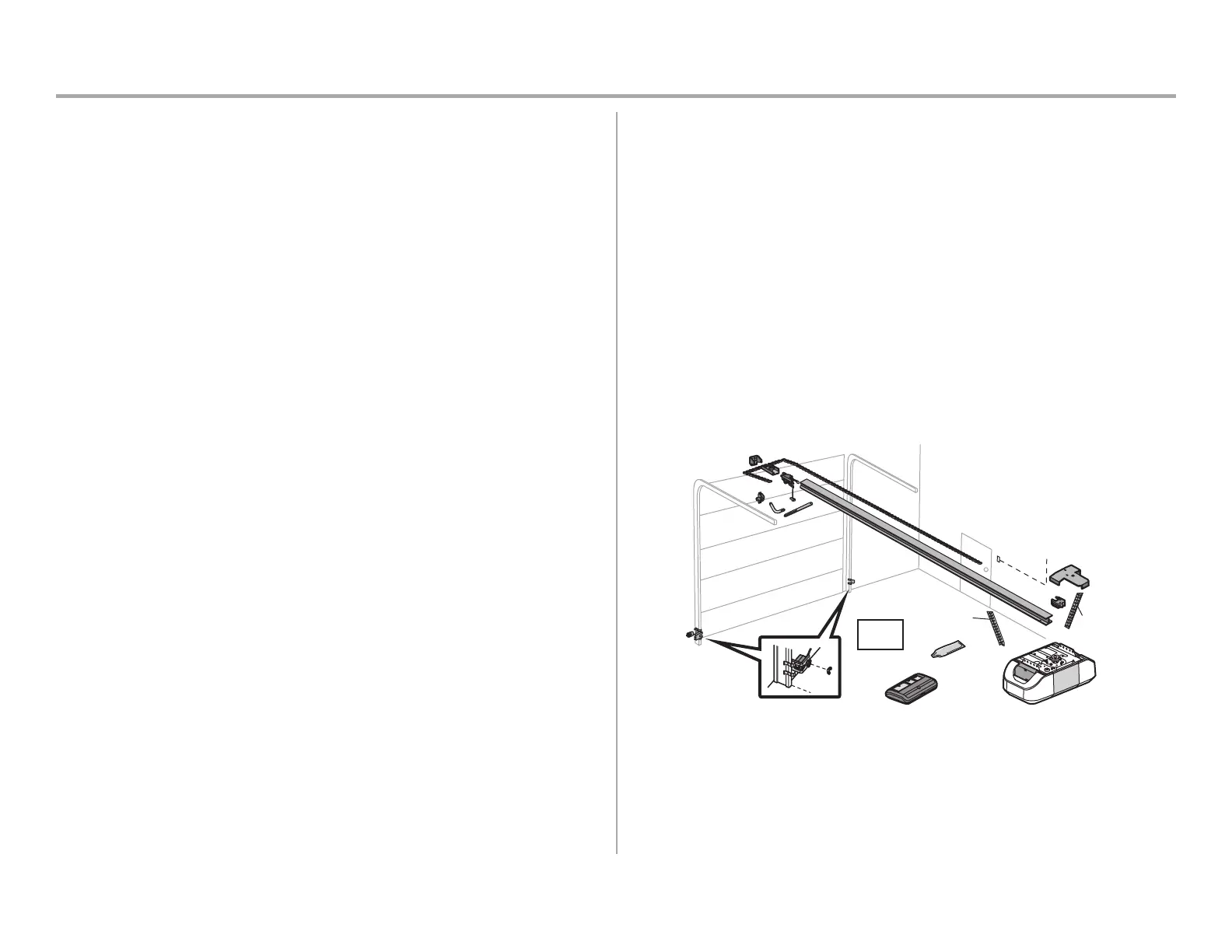

Ensamblaje del abrepuertas de garaje
A. Soporte del cabezal
B. Polea y soporte
C. Soporte de la puerta
D. Brazo curvo de la puerta
E. Brazo recto de la puerta
F. Carro
G. Soga y manija de liberación de emergencia
H. Riel
I. Abrepuertas de garaje
J. Extensor de cadena
K. Soporte de chasis
L. Cadena
M. Control de la puerta
N. Cable blanco y rojo/blanco
O. El sistema Protector System
Sensores de inversión de seguridad con cable blanco y blanco/negro conectado: Sensor
emisor (1), sensor receptor (1) y soportes del sensor de seguridad (2)
P. Etiquetas de seguridad y documentación
Q. Grasa para riel
R. Control remoto (893MAX)
Herrajes
Ensamblaje
Herraje del soporte de chasis Herraje del extensor de cadena
Tornillo #8-32 x 3/8" (2) Tornillo #8-32 x 3/8" (2)
Pernos hexagonales de 1/4”-20 x 5/8” (2)
Herraje para riel
Arandelas de seguridad (2)
Pernos con arandela y arandela de seguridad
(montados en la parte superior del abrepuertas de
garaje)
Perno con arandela de 5/16”-18 x 1/2” (2)
Instalación
Perno hexagonal de 5/16”-18 x 7/8” (4) Tornillo autorroscante de 1/4”-14 x 5/8” (2)
Tornillo tirafondos de 5/16”-9 x 1-5/8” (2) Sujetador de anillo (3)
Tornillo tirafondos de 5/16”-18 x 1-5/8”(2) Perno redondo de 1/4”-20 x 1/2” (2)
Pasador de horquilla de 5/16” x 2-3/4” (1) Tuerca de mariposa de 1/4”-20 (2)
Pasador de horquilla de 5/16” x 1-1/4” (1) Perno hexagonal de 1/4”-20 x 5/8” (2)
Pasador de horquilla de 5/16” x 1" (1) Contratuerca de 1/4”-20 (2)
Tuerca de 5/16”-18 (4) Tornillo tirafondos de 1/4” x 1-1/2” (4)
Arandela de seguridad de 5/16”-16 (4)
Herraje de control de la puerta
Tornillo 6AB x 1" (2) Anclajes para yeso (2)
Tornillo 6-32 x 1" (2)
Grapas aisladas
A
B
C
K
J
I
P
D
E
F
H
G
L
M
N
Q
O
R
No suministrado
No
suministrado
