18
Instale el control de la puerta

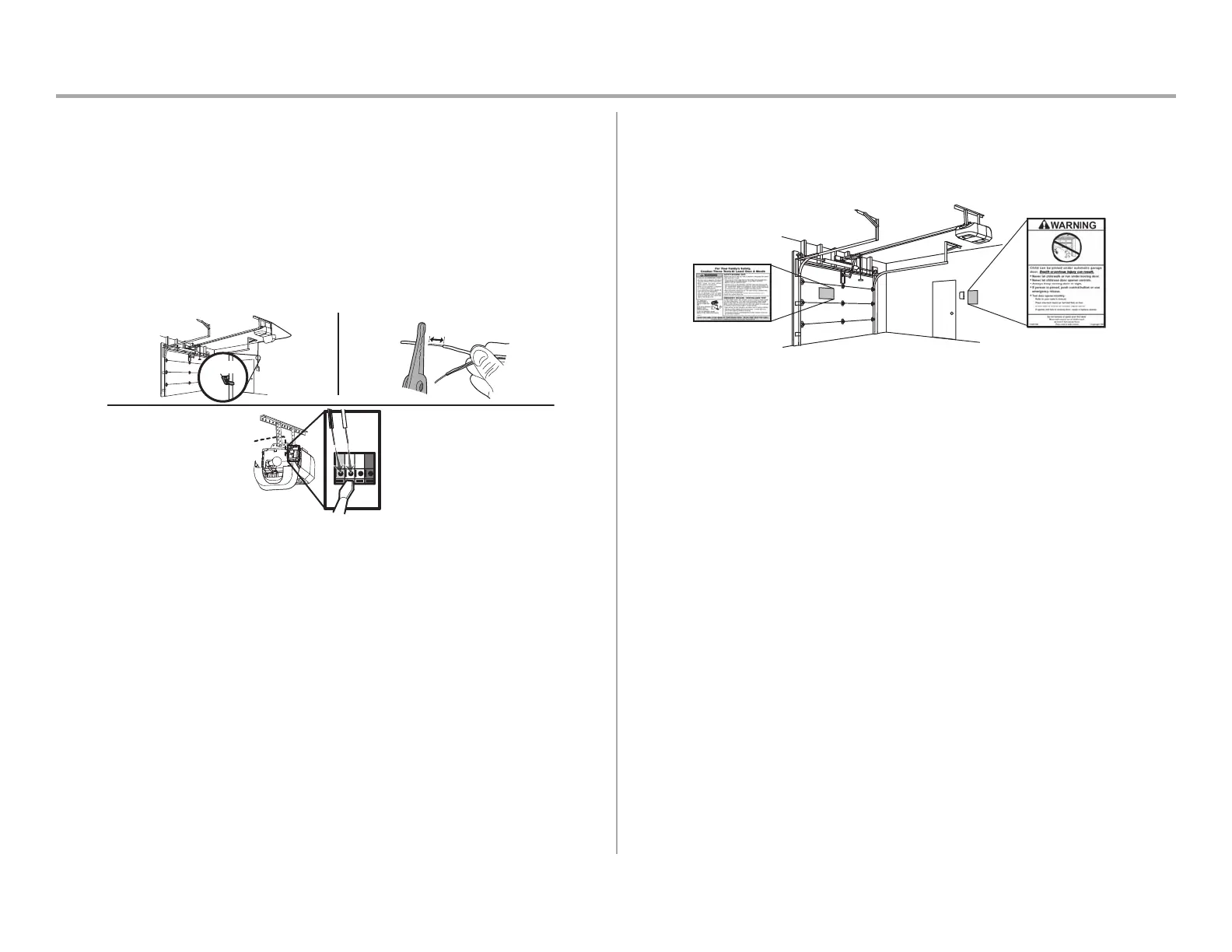

2 Conecte el control de la puerta al abrepuertas de garaje
INSTALACIONES PRE-CABLEADAS: Cuando conecte el control de la puerta al abrepuerta de garaje,
asegúrese de utilizar los mismos cables que están conectados al control de la puerta.
1. Pase el cable blanco y el rojo/blanco desde el control de la puerta hasta el abrepuertas de
garaje. Fije el cable a la pared y al techo con grapas (no se aplica a las instalaciones con caja
de distribución o precolocadas). No perfore el cable con la grapa ya que puede causar un
cortocircuito o abrir el circuito.
2. Pele 7/16" (11mm) de aislamiento del extremo del cable cerca del abrepuertas de garaje.
3. Conecte el cable a los terminales rojo y blanco en el abrepuertas de garaje. Para insertar o
liberar cables del terminal, presione la pestaña con la punta del destornillador.
7/16" (11 mm)
2
3
1
Grapa
RED WHITE WHITE GREY
3 Pegue las etiquetas de advertencia
1. Pegue la etiqueta de advertencia de atrapamiento en la pared cerca del panel de control con
tachuelas o grapas.
2. Pegue la etiqueta de prueba de inversión de seguridad/liberación del manual en un lugar
visible en el interior de la puerta del garaje.
