11
Installation

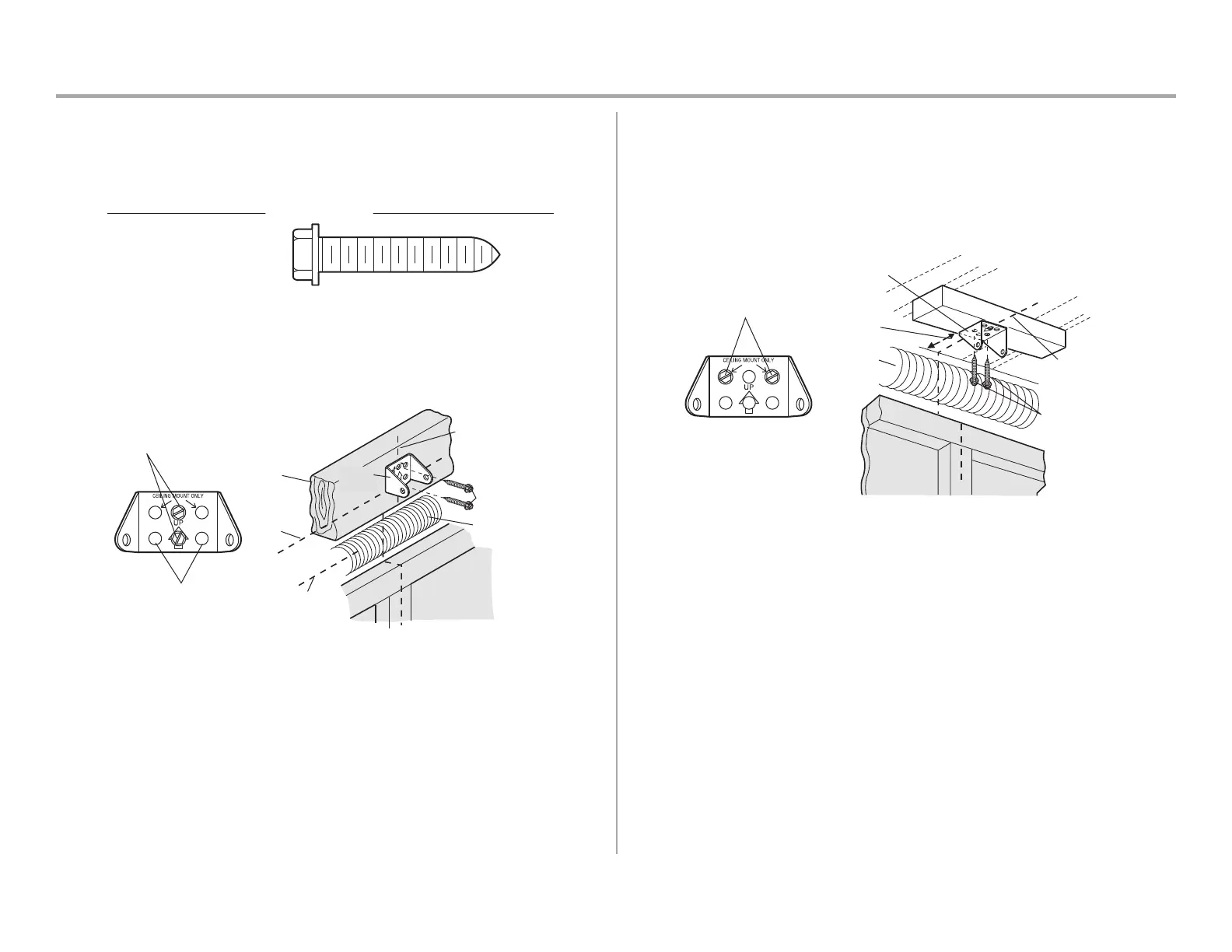

2 Installez le support de linteau
Vous pouvez fixer le support de linteau soit au mur au-dessus de la porte de garage, soit au plafond.
Suivez les instructions qui conviendront le mieux à vos besoins particuliers. N’installez pas le
support de linteau sur une cloison sèche. Si vous effectuez l’installation dans de la
maçonnerie, utilisez des chevilles à béton (non fournies).
MATÉRIEL
Tirefond 5/16po - 9 x 1-5/8po
OPTION A - INSTALLATION MURALE
1. Centrez le support placé sur la ligne médiane verticale sur le bord inférieur du support placé
sur la ligne horizontale tel qu’indiqué (la flèche orientée vers le plafond).
2. Marquez le jeu vertical de trous du support (n’utilisez pas les trous prévus pour le montage
au plafond). Percez des avant-trous de 3/16po et fixez solidement le support à un support
structurel avec les tirefonds.
Installation au mur
Trous de
montage
optionnels
Ligne médiane
verticale de la porte
de garage
(Mur du linteau)
Support
de linteau
Support structurel
2x4
Ressort de porte
(Porte de garage)
Point le plus élevé
de la course de la
porte de garage
Ligne
horizontale
Tirefond
5/16 po -
9 x 1-5/8 po
OPTION B - INSTALLATION AU PLAFOND
1. Étendez la ligne médiane verticale sur le plafond comme indiqué.
2. Centrez le support sur la marque verticale, à un espacement maximum de 15cm (6po) du
mur. Vérifiez que la flèche est dirigée vers le mur. Le support peut être monté au ras du
plafond lorsque le dégagement est minimal.
3. Marquez les trous latéraux. Percez des avant-trous de 3/16po et fixez solidement le support
à un support structurel avec la quincaillerie fournie.
(Mur du linteau)
Trous de montage
au plafond
(Plafond fini)
Ligne médiane
verticale de la
porte de garage
Support
de linteau
Maximum
de 6 po (15 cm)
Ressort de porte
(Porte de
garage)
Tirefond
5/16 po -
9 x 1-5/8 po
