20

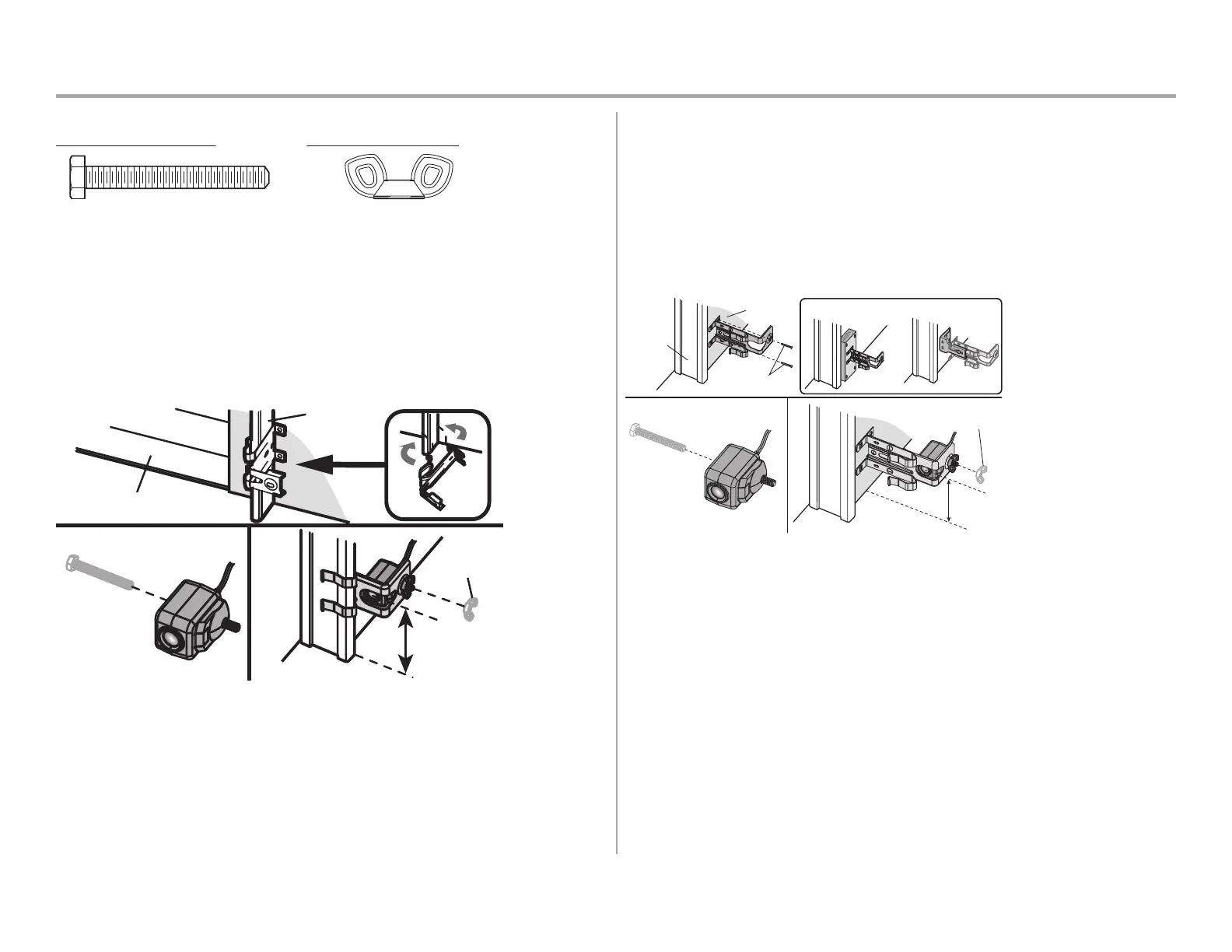

Installer le Protector System
®
1 Installer les capteurs d’inversion de sécurité
MATÉRIEL
Écrou
à oreilles (2)
Vis à six pans 10-24 (2)
Les capteurs d’inversion de sécurité sont conçus pour se clipser sur le rail de la porte avec les
supports de capteur fournis. Si le rail de porte ne supporte pas le support du capteur, une installation
murale est recommandée. Le faisceau du capteur ne doit PAS être à une HAUTEUR SUPÉRIEURE à
6po (15cm) au-dessus du sol.
INSTALLATION DU RAIL DE PORTE
1. Faites glisser les bras incurvés du support de capteur autour du bord du rail de porte.
Enclenchez-le de manière à ce que le support du capteur affleure le rail.
2. Faites glisser la vis à six pans à travers le capteur.
3. Fixez le capteur au support avec l’écrou à oreilles. Vérifiez que l’objectif n’est pas obstrué
par le support.
Répétez les étapes avec l’autre capteur sur le rail de porte opposé. Les deux lentilles doivent se faire
face.
15cm (6po) max.
Rail de porte
1
2 3
Porte de garage
Écrou à oreilles
INSTALLATION MURALE
Assurez-vous que les supports de chaque côté sont éloignés du rail de la porte et ont le même
dégagement afin que les capteurs s’alignent correctement. Si un dégagement supplémentaire est
nécessaire, utilisez des supports d’extension 041A5281-1 (non fournis) ou des blocs de bois.
1. Fixez le support du capteur contre le mur avec deux tirefonds (non fournis).
2. Faites glisser la vis à six pans à travers le capteur.
3. Fixez le capteur au support avec l’écrou à oreilles. Vérifiez que l’objectif n’est pas obstrué
par le support.
Répétez les étapes avec l’autre capteur sur le côté opposé de la porte de garage. Les deux lentilles
doivent se faire face.
OU
1
Écrou à oreilles
OPTIONNEL
2 3
Rail de
porte
Mur intérieur
du garage
15cm (6po)
max.
Non fourni
