Installer le Protector System
®
OPTION B - INSTALLATION PRÉCÂBLÉE

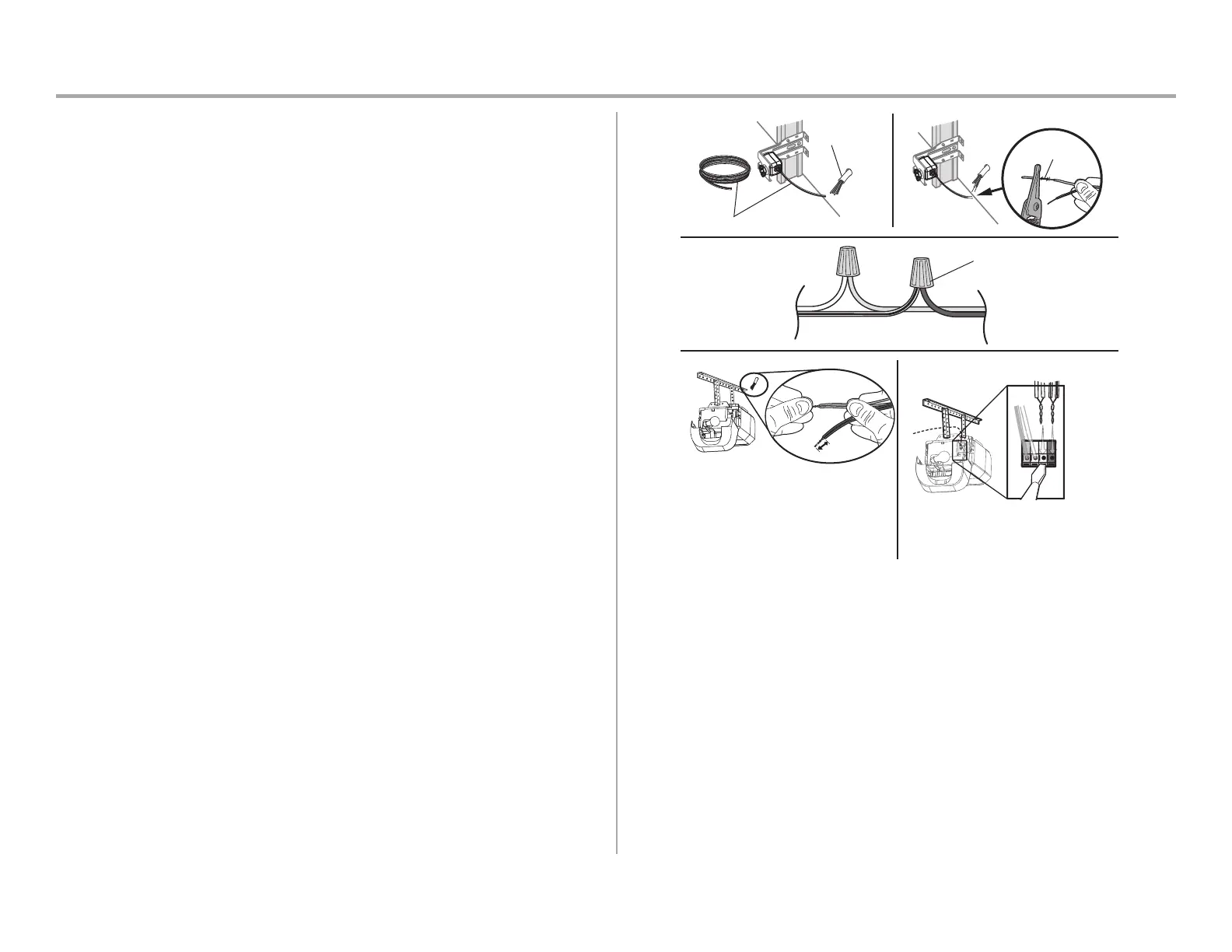

1. Coupez les fils du capteur, en vous assurant qu’il y a une longueur suffisante de fil pour
atteindre les fils préinstallés du mur.
2. Séparez les fils du capteur et dénudez l’isolant à chaque extrémité. Choisissez deux des fils
préinstallés et dénudez l’isolant à chaque extrémité. Choisissez les fils préinstallés de la
même couleur pour chaque capteur.
3. Connectez les fils préinstallés aux fils du capteur avec des serre-fils en vous assurant que
les couleurs correspondent pour chaque capteur.
4. Au niveau de l’ouvre-porte de garage, dénudez l’extrémité des fils connectés auparavant aux
capteurs. Torsadez les fils de même couleur ensemble.
5. À l’aide d’un tournevis, enfoncez les languettes des bornes et insérez la couleur du fil
connecté au fil blanc du capteur dans la borne blanche. Insérez l’autre couleur de fil
connecté au fil blanc/noir du capteur dans la borne grise.
Blanc
Blanc/noir
Jaune (par exemple)
Violet (par exemple)
Non fourni
Fils pré-installés
Fils du capteur
d’inversion de sécurité
7/16 po
(11 mm)
Jaune
Violet
3
4
2
Jaune
(par exemple)
Violet
(par exemple)
Pour insérer ou retirer les fils de la borne,
enfoncez la languette avec la pointe d’un
tournevis.
5
RED
WHITE
WHITE
GREY
Fils du capteur d’inversion de sécurité
1
Fils pré-installés
7/16 po (11 mm)
