6
MONTAGE - 1
re
OPÉRATION

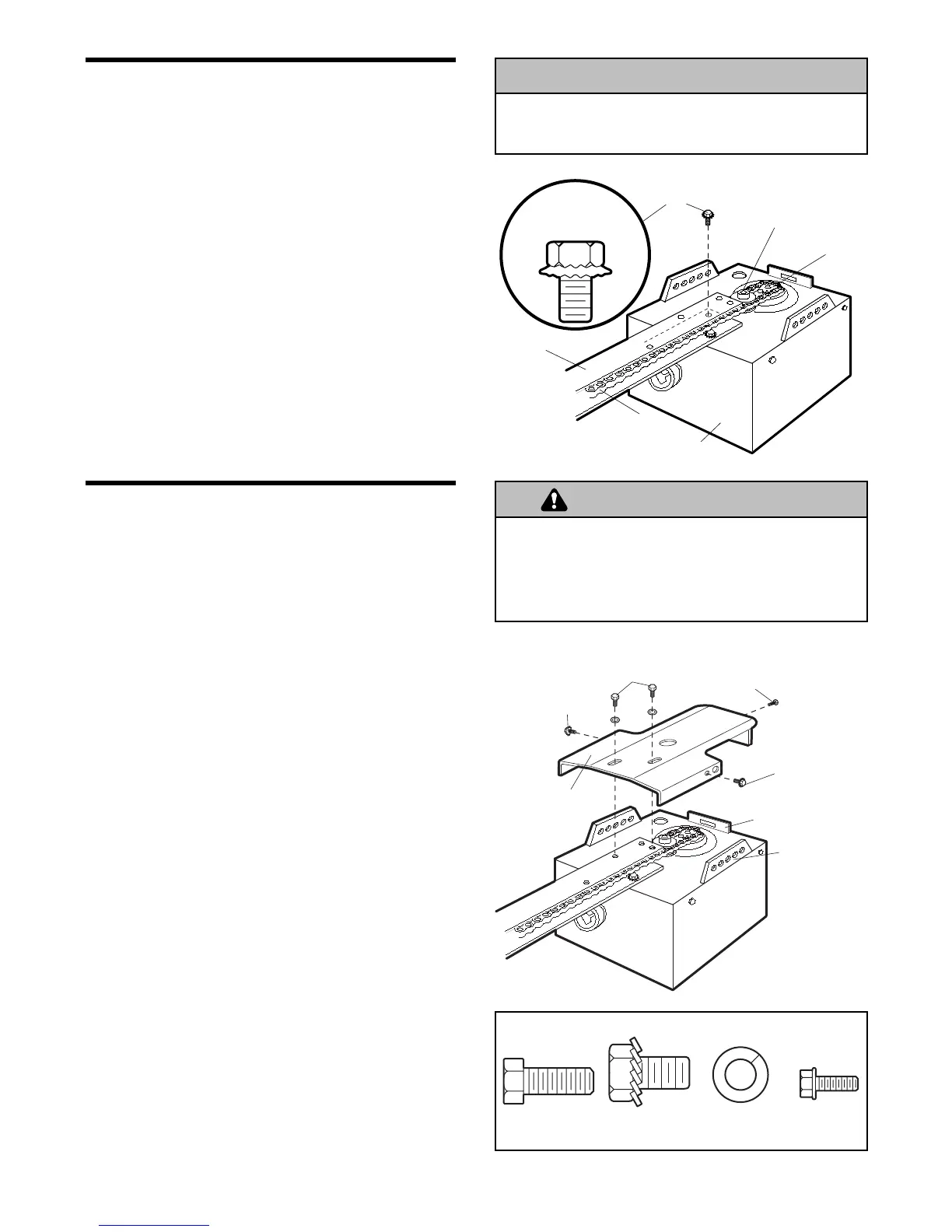

Fixation du rail au moteur
Pour éviter les difficultés pendant la pose, ne faire
fonctionner l'ouvre-porte de garage que lorsque cela
est expressément indiqué.
• Poser l'ouvre-porte sur une des boîtes d'emballage pour
protéger le couvercle.
• Enlever les deux 5/16 po-18 x 1/2 po boulons à rondelles
montés sur le dessus du moteur.
• Placer le rail à un angle de 45˚ de l'ouvre-porte de façon
à ce qu’un des trous du rail soit aligné sur un des trous
du moteur.
• Visser partiellement l'une des boulons à rondelles.
Il importe de n’utiliser que ces boulons! Tout autre
boulon causera des dommages considérables à
l’ouvre-porte.
• Aligner le rail par-dessus le pignon. Coupez l'adhésif de
la coulisse.
Chaîne
Ouvre-porte
Rail
N'UTILISER QUE
CE TYPE ET QUE
CETTE GROSSEUR DE
BOULON
Boulon à rondelle-frein
de 5/16 po-18 x 1/2 po
Ècarteur de chaîne
Pignon du moteur
MONTAGE - 2
e
OPÉRATION
Montage de la chaîne au pignon et
pose du tasseau de support du rail
• Guider la chaîne sur le tendeur et le pignon de
l'ouvre-porte. Si nécessaire, desserrer l’écrou externe du
chariot afin de donner plus de jeu à la chaîne. Insérer le
deuxième boulon à rondelle. Nútiliser que la boulon
démontée de l'ouvre-porte précédement.
• Serrer les deux boulons fortement à travers le rail et dans
le moteur, comme illustré.
• Positionner le support du rail sur l'ouvre-porte.
• Attachez le support au rail avec les vis à tête hexagonale
de 1/4-20 x 5/8 po et leurs rondelles-freins.
Ne pas trop serrer.
• Attachez le support à l'ouvre-porte en insérant une vis à
rondelle de 5/16 po-18 x 1/2 po à travers un orifice, dans
chaque bride latérale et l'orifice correspondant du
support. Terminez la connexion en insérant la vis
#8-32 x 3/8 po à travers la bride arrière et l'orifice
correspondant du support de rail.
Passer à la 3
e
opération.
Boulon à tête hexagonaux de
1/4 po- 20 x 5/8 po à rondelles-frein
Vis
#8-32 x 3/8 po
Collet postérieur
de l’ouvre-porte
Collet latéral
de l’ouvre-porte
Boulon à rondelle-frein
de 5/16 po-18 x 1/2 po
Boulon à rondelle-frein
de 5/16 po-18 x 1/2 po
Support du rail
Vis
Nº 8-32 x 3/8 po
Rondelle-
frein
Boulon à rondelle-frein
de 5/16-18 x 1/2 po
Boulon à tête
hexagonale de
1/4-20 x 5/8 de po
Afin d’éviter d’endommager SÉRIEUSEMENT l’ouvre-porte de
garage, utiliser UNIQUEMENT les boulons et les fixations
montés sur le dessus de l’ouvre-porte.
ATTENTION
AVERTISSEMENT AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
Pour éviter d’éventuelles BLESSURES GRAVES aux doigts par
suite du mouvement de l’ouvre-porte :
• TOUJOURS garder la main à l’écart du pignon lorsque
l’ouvre-porte fonctionne.
• Fixer le tasseau de support de rail SOLIDEMENT.
ATTENTION
AVERTISSEMENT AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
GRANDEUR RÉELLE DES FIXATIONS
