Chamberlain B1381C - Page 49

5

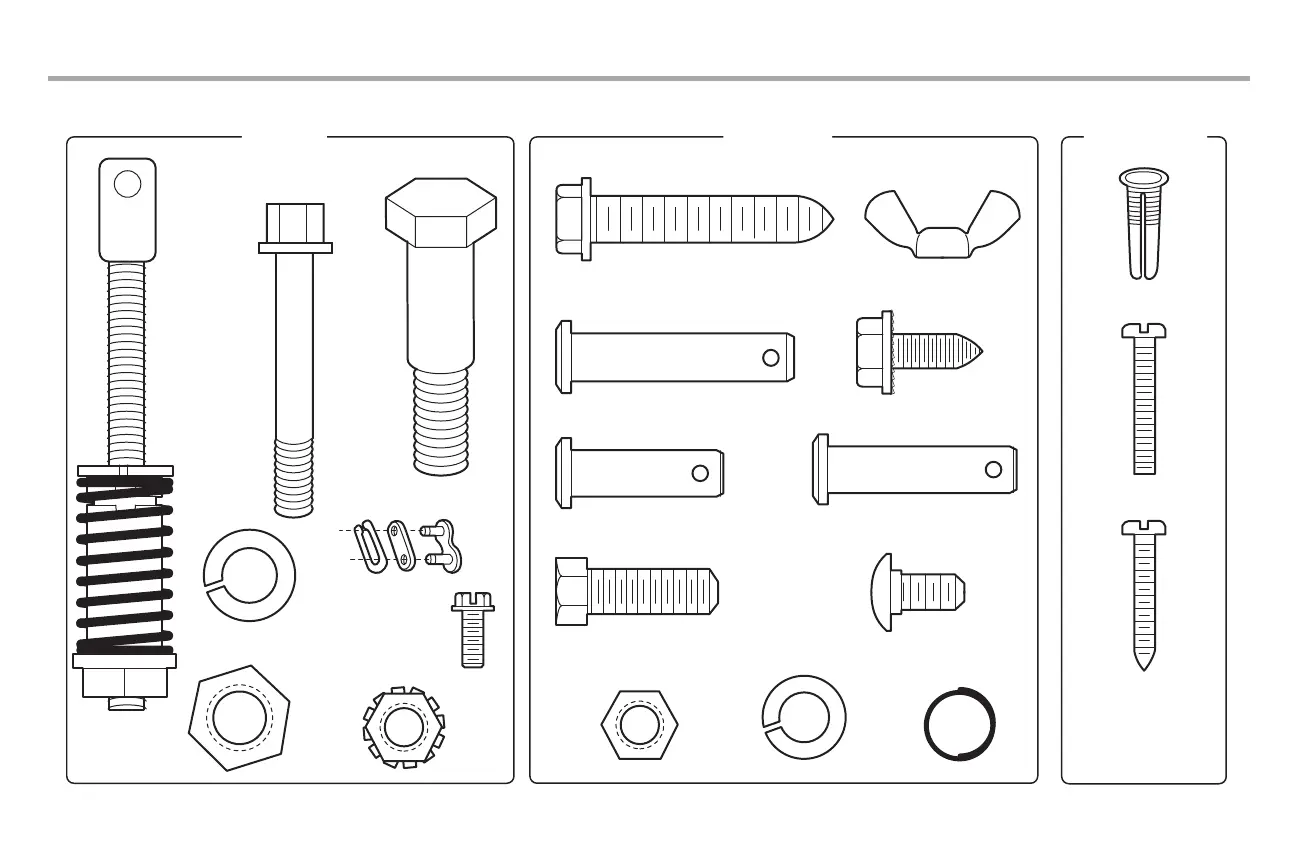

Quincaillerie
MONTAGE INSTALLATION COMMANDE DE
PORTE
Agrafes isolées
(non montrées)
Axe de chape de 5/16 po x 1 1/2 po
Anneau
d’arrêt (3)
Boulon hexagonal de
5/16po-18x7/8po (4)
Self-Threading Screw
1/4"-14x5/8" (2)
Axe de chape de 5/16 po x 1 po
Axe de chape de 5/16 po x 1 1/4 po
Boulon à tête bombée
et à collet carré 1/4
po-20 x 1/2 po (2)
Écrou à oreilles
de 1/4po-20 (2)
Tire-fond de 5/16po-9 x 15/8po (4)
Vis 6AB x 1po (2)
Chevilles pour
cloison sèche (2)
Vis 6-32 x 1po (2)
Vis hexagonale no8 x
3/8po (emballée avec
le carter de pignon)
Boulon de 1/4
po-20x1 3/4po
Contre-
écrou de
1/4 po-20
Boulon
Écrou de
3/8po
Rondelle-frein
de 3/8po
Maillon de raccord
Arbre fileté avec
écrou de chariot
à ressort
Rondelle-frein
de 5/16po-18 (4)
Écrou de
5/16po-18 (4)
Préparation
