26
Installation

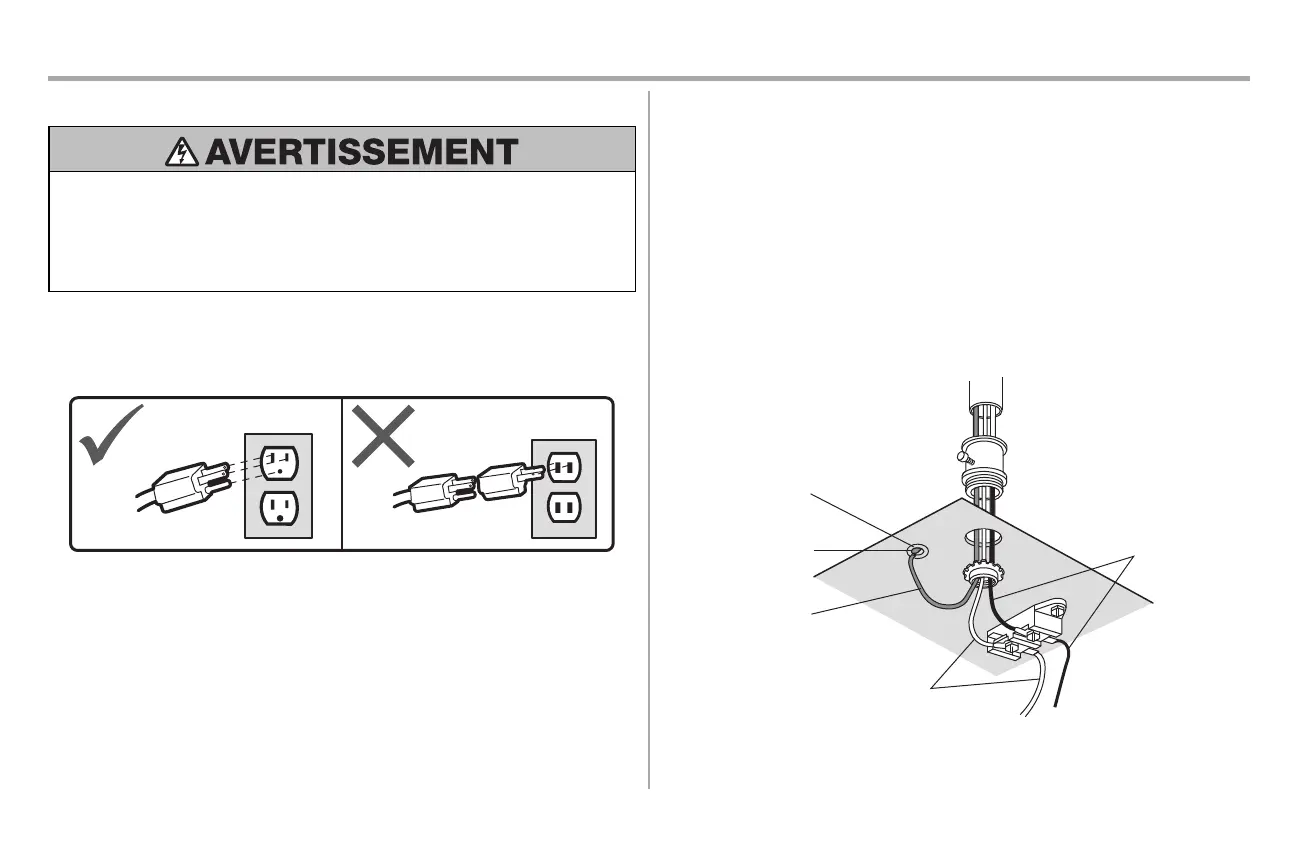

ÉTAPE14 Raccordement de l’alimentation
Pour éviter toute BLESSURE potentielle GRAVE, voire MORTELLE, par électrocution ou brûlure:
l S’assurer que l’ouvre-porte est hors tension et couper l’alimentation du circuit AVANT de retirer le
couvercle pour procéder à un branchement permanent.
l L’installation et le câblage de la porte de garage DOIVENT être conformes à TOUS les codes électriques et
de construction locaux.
l Ne JAMAIS utiliser un cordon de rallonge ou un adaptateur bifilaire ni modifier la fiche de QUELQUE
manière que ce soit pour l’insérer dans la prise. S’assurer que l’ouvre-porte est mis à la terre.
Pour éviter les difficultés pendant l’installation, ne pas faire fonctionner l’ouvre-porte pour le moment.
Afin de minimiser les risques de décharge électrique, le cordon d’alimentation de l’ouvre-porte de garage comporte
une fiche à trois broches, dont une de mise à la terre. Cette fiche ne peut être branchée que dans une prise de courant
mise à la terre. Si la fiche ne peut pas être branchée dans la prise de courant, s’adresser à un électricien qualifié pour
faire poser une prise de courant adéquate.
DEUX OPTIONS SONT POSSIBLES POUR RACCORDER L’ALIMENTATION:
OPTION A- CÂBLAGE TYPIQUE
1. Brancher l’ouvre-porte de garage dans une prise de courant mise à la terre.
2. NE PAS faire fonctionner l’ouvre-porte de garage pour le moment.
OPTION B - CÂBLAGE PERMANENT
Si les codes municipaux exigent une installation électrique permanente, procéder comme suit. Pour
procéder à un branchement permanent par le trou de 2,2cm (7/8po) pratiqué dans le dessus du moteur
(conformément au code local):
1. Retirer les vis du couvercle du moteur et mettre le couvercle de côté.
2. Enlever le cordon à 3broches attaché.
3. Brancher le fil noir (courant secteur) sur la vis de la borne en laiton; le fil blanc (neutre) sur la vis de la
borne argent, puis le fil de terre sur la vis de terre verte. L’ouvre-porte doit obligatoirement être mis à
la terre.
4. Remettre le couvercle en place.
Patte de terre
Vis verte
de terre
Fil de terre
Fil blanc
Fil noir
