25
Installation
ÉTAPE13 Câblage des capteurs d’inversion de sécurité (suite)

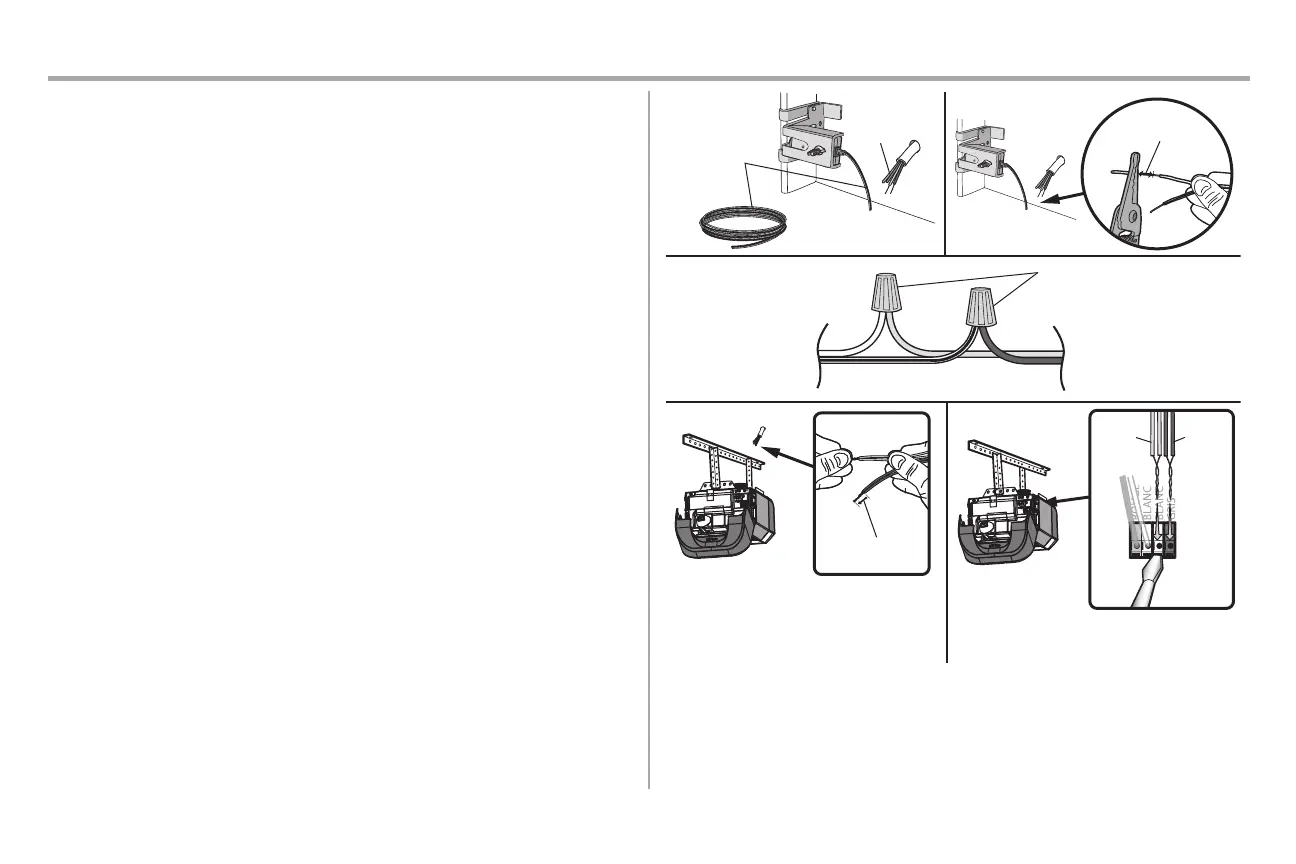

OPTION B - INSTALLATION PRÉCÂBLÉE
1. Couper l’extrémité du câble du capteur d’inversion de sécurité en s’assurant qu’il reste suffisamment de
longueur pour atteindre les câbles préinstallés du mur.
2. Séparer les câbles du capteur d’inversion de sécurité et dénuder 11mm (7/16po) d’isolant de chaque
extrémité. Choisir deux des fils préinstallés et dénuder 11mm (7/16po) d’isolant de chaque extrémité.
S’assurer de choisir les fils préinstallés de même couleur pour chacun des capteurs.
3. Connecter les fils préinstallés aux fils des capteurs avec un capuchon de connexion en s’assurant que les
couleurs correspondent sur chaque capteur. Par exemple, le fil blanc se raccorde au fil jaune et le fil
blanc/noir se raccorde au fil violet.
4. Au niveau de l’ouvre-porte de garage, dénuder 11mm (7/16po) d’isolation de chaque extrémité des fils
choisis précédemment pour les capteurs d’inversion de sécurité. Torsader les fils de même couleur.
5. Insérer les fils reliés aux fils blancs des capteurs de sécurité à la borne blanche de l’ouvre-porte de
garage. Insérer les fils reliés aux fils blanc/noir des capteurs de sécurité à la borne grise de l’ouvre-porte
de garage.
1
3
4
2
5
11 mm
(7/16 de po)
Jaune
Violet
Violet
Jaune
Poussez sur la patte avec le bout du tournevis
pour insérer ou libérer le fil.
Capuchons de connexion
(Non fournis)
Câbles du capteur de
l’inverseur de sécurité
Blanc
Blanc / Noir
Câbles préinstallés
Jaune (par exemple)
Violet (par exemple)
Câbles du capteur
de l’inverseur de
sécurité
Câbles
préinstallés
11 mm
(7/16 de po)
