24
Installation
ÉTAPE13 Câblage des capteurs d’inversion de sécurité
Si votre porte de garage est déjà câblée pour l’installation de capteurs d’inversion de sécurité, passer à page 25.

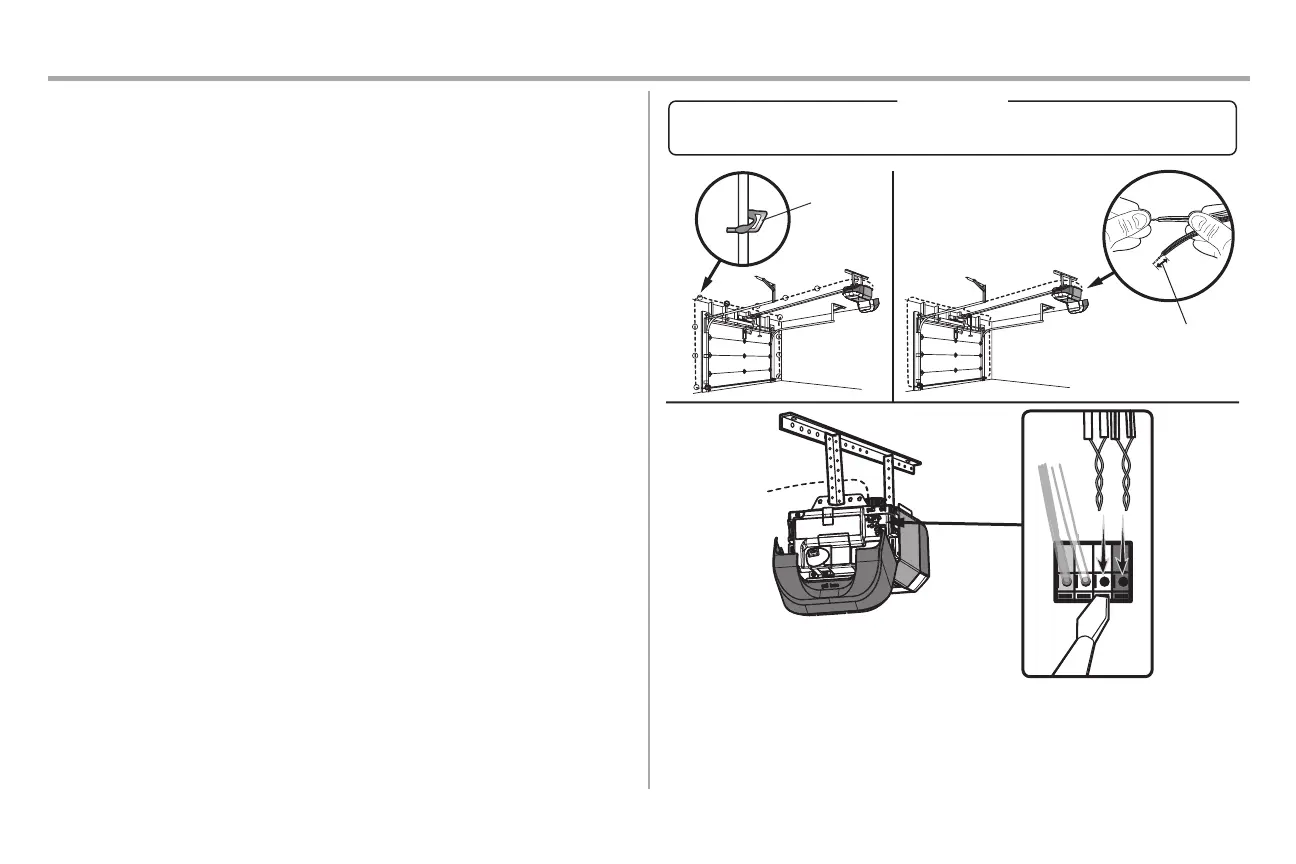

OPTION A - INSTALLATION SANS CÂBLES PRÉINSTALLÉS
1. Acheminer le fil des deux capteurs vers l’ouvre-porte de garage. Fixer le fil au mur et au plafond avec les
agrafes.
2. Dénuder 11mm (7/16po) d’isolation de chaque ensemble de fils. Séparer les fils. Torsader les fils blancs
ensemble. Torsader les fils blanc/noir ensemble.
3. Insérer les fils blancs dans la borne blanche de l’ouvre-porte de garage. Insérer les fils blanc/noir dans la
borne grise de l’ouvre-porte de garage. Pour insérer ou retirer les fils de la borne, appuyer sur la languette
avec la pointe du tournevis.
BLANC
BLANC
GRIS
ROUGE
Agrafes
11 mm (7/16 po)
1
2
3
QUINCAILLERIE
Agrafes isolées (non montrées)
