27
Installation

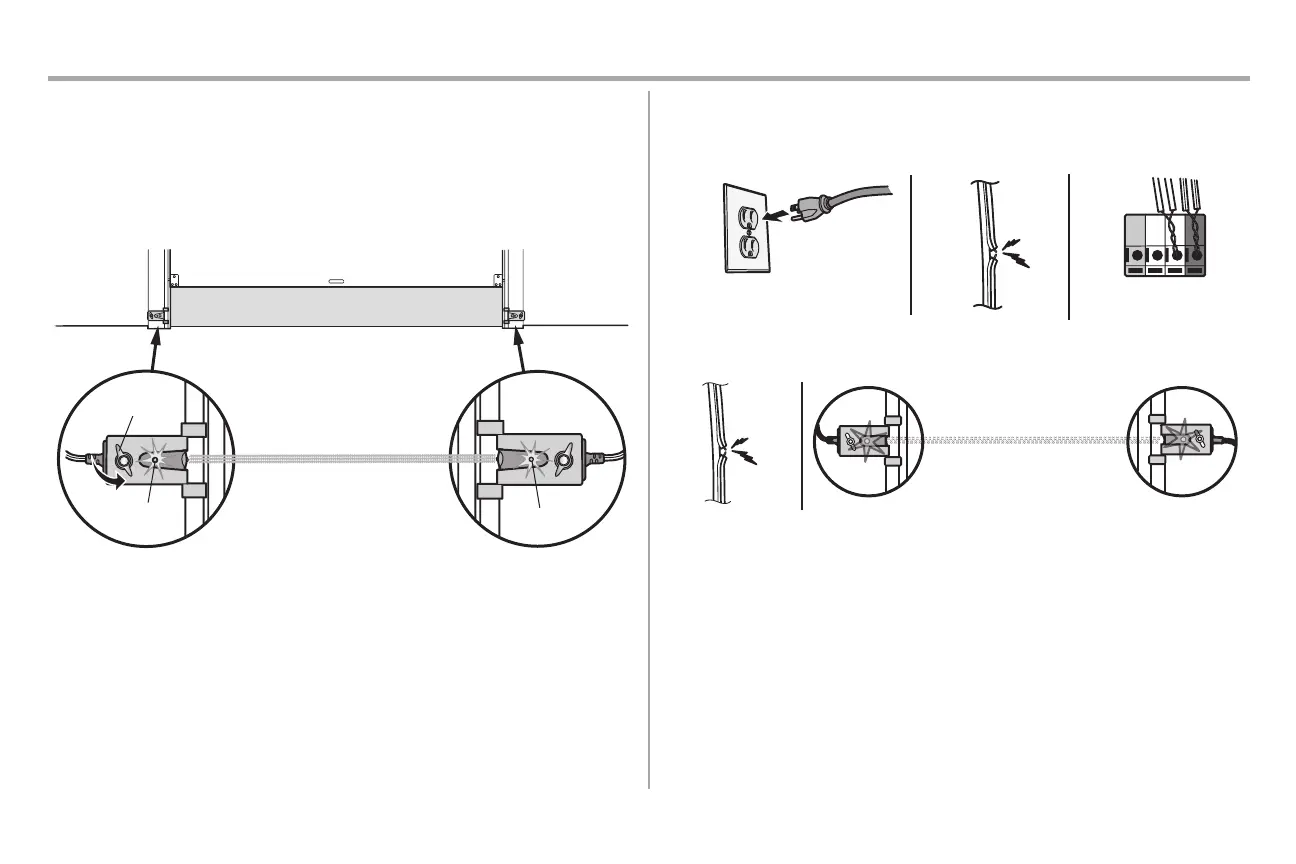

ÉTAPE15 Alignement des capteurs d’inversion de sécurité
La porte ne se fermera pas si les capteurs n’ont pas été installés et alignés correctement.
Si le faisceau lumineux est obstrué ou mal aligné quand la porte se ferme, celle-ci inversera sa course et l’éclairage
de l’ouvre-porte de garage clignotera dix fois. Si la porte est déjà ouverte, elle ne se fermera pas.
1. S’assurer que les témoins à DEL des deux capteurs sont allumés. Les témoins à DEL des deux capteurs
s’allumeront en continu s’ils sont alignés et câblés correctement.
Les capteurs peuvent être alignés en desserrant les écrous à oreilles, en corrigeant l’alignement, puis en resserrant
les écrous à oreilles.
DEL verte
DEL ambre
Écrou à oreilles
CAPTEUR ÉMETTEUR
CAPTEUR RÉCEPTEUR
(faisceau de lumière invisible)
Si le capteur récepteur est exposé directement à la lumière
du soleil, l’installer à la place sur le côté opposé de la
porte. Inverser aussi l’installation du capteur émetteur.
SI LE TÉMOIN À DEL AMBRE DU CAPTEUR ÉMETTEUR NE S’ALLUME PAS:
1. S’assurer que l’ouvre-porte de garage reçoit bien l’alimentation électrique.
2. S’assurer que le fil du capteur n’est pas court-circuité ni rompu.
3. S’assurer que le capteur a été câblé correctement: les fils blancs à la borne blanche et les fils blanc/noir à
la borne grise.
SI LE TÉMOIN À DEL VERT DU CAPTEUR RÉCEPTEUR NE S’ALLUME PAS:
1. S’assurer que le fil du capteur n’est pas court-circuité ni rompu.
2. S’assurer que les capteurs sont alignés.
ÉTAPE16 S’assurer que la commande de porte est correctement
câblée
Si la commande de porte a été installée et câblée correctement, un message s’affichera à l’écran du Smart Control
Panel.
