Installation
ÉTAPE2 Installation du support de linteau
Le support de linteau peut être fixé au mur, au-dessus de la porte, ou au plafond. Suivre les instructions qui répondent
le mieux aux besoins particuliers. Ne pas installer le support de linteau sur des cloisons sèches. Utiliser des
ancrages de béton (non fournis) pour l’installation dans la maçonnerie.
Tire-fond de 5/16 po-9x1 5/8 po
QUINCAILLERIE

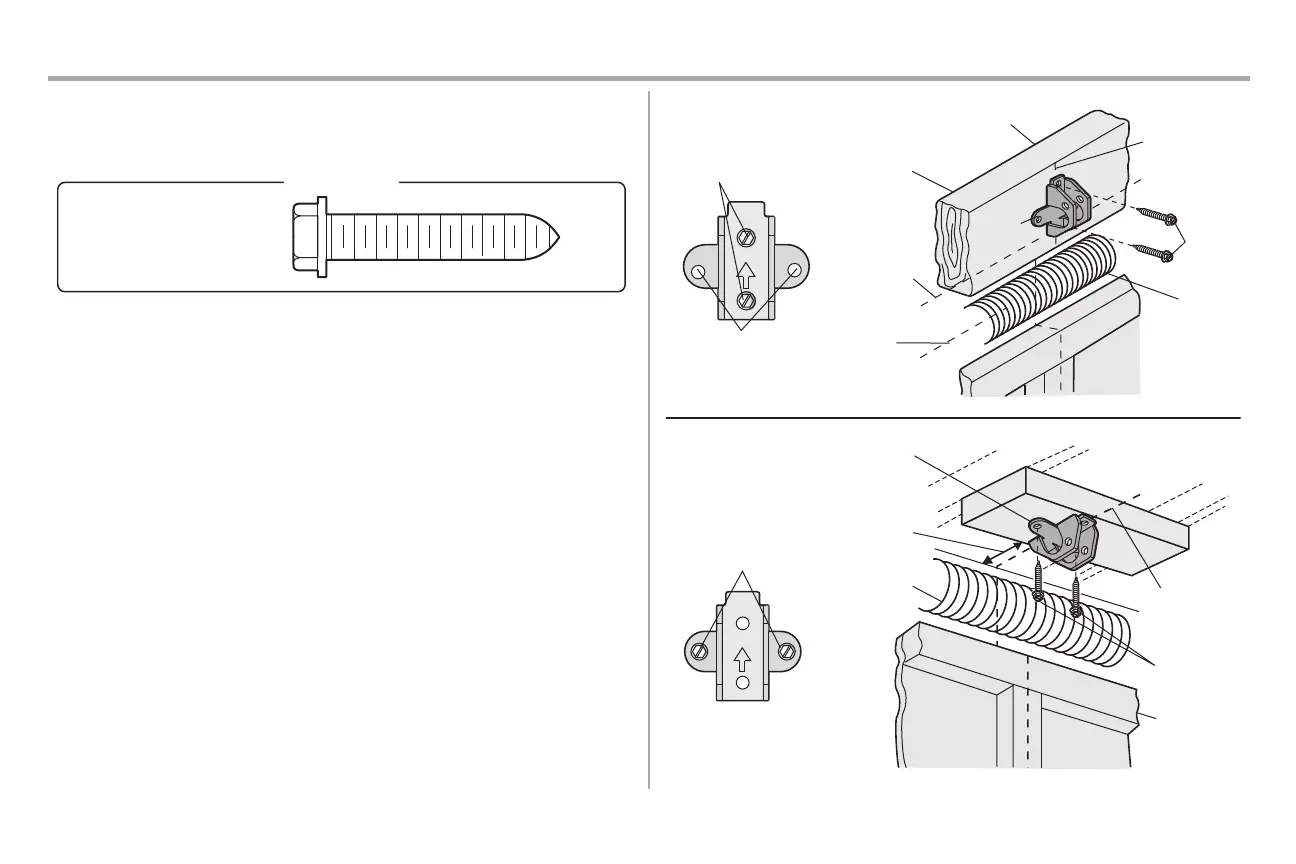

OPTION A - INSTALLATION AU MUR
1. Centrer le support sur l’axe vertical, la partie inférieure du support étant alignée sur la ligne horizontale,
comme illustré (la flèche du support doit être orientée vers le plafond).
2. Marquer l’ensemble vertical des trous des supports. Percer des trous guides de 4,7mm (3/16 po) et fixer
fermement le support sur une solive du plafond avec la quincaillerie fournie.
OPTION B - INSTALLATION AU PLAFOND
1. Prolonger l’axe vertical sur le plafond, comme illustré.
2. Centrer le support sur l’axe vertical à 15cm (6po) tout au plus du mur. S’assurer que la flèche est orientée
dans le sens opposé au mur. Le support peut être encastré dans le plafond si le dégagement n’est pas
suffisant.
3. Marquer les trous latéraux. Percer des trous guides de 4,7mm (3/16 po) et fixer fermement le support sur
une solive du plafond avec la quincaillerie fournie.
UP
Trous de montage
au mur
INSTALLATION MURALE
INSTALLATION AU PLAFOND
Trous de montage
facultatifs
Linteau
Support
de linteau
Support
structural
de 2 x 4
Ressort
de porte
Porte de garage
Point le plus haut
de la course
Ligne
horizontale
Tire-fond
UP
Linteau
Orifices de montage
au plafond
Ligne centrale
verticale de la
porte de garage
Support de linteau
15cm (6po)
maximum
Ressort de porte
Porte de garage
Tire-fond
Ligne centrale
verticale de la
porte de garage
Plafond fini
