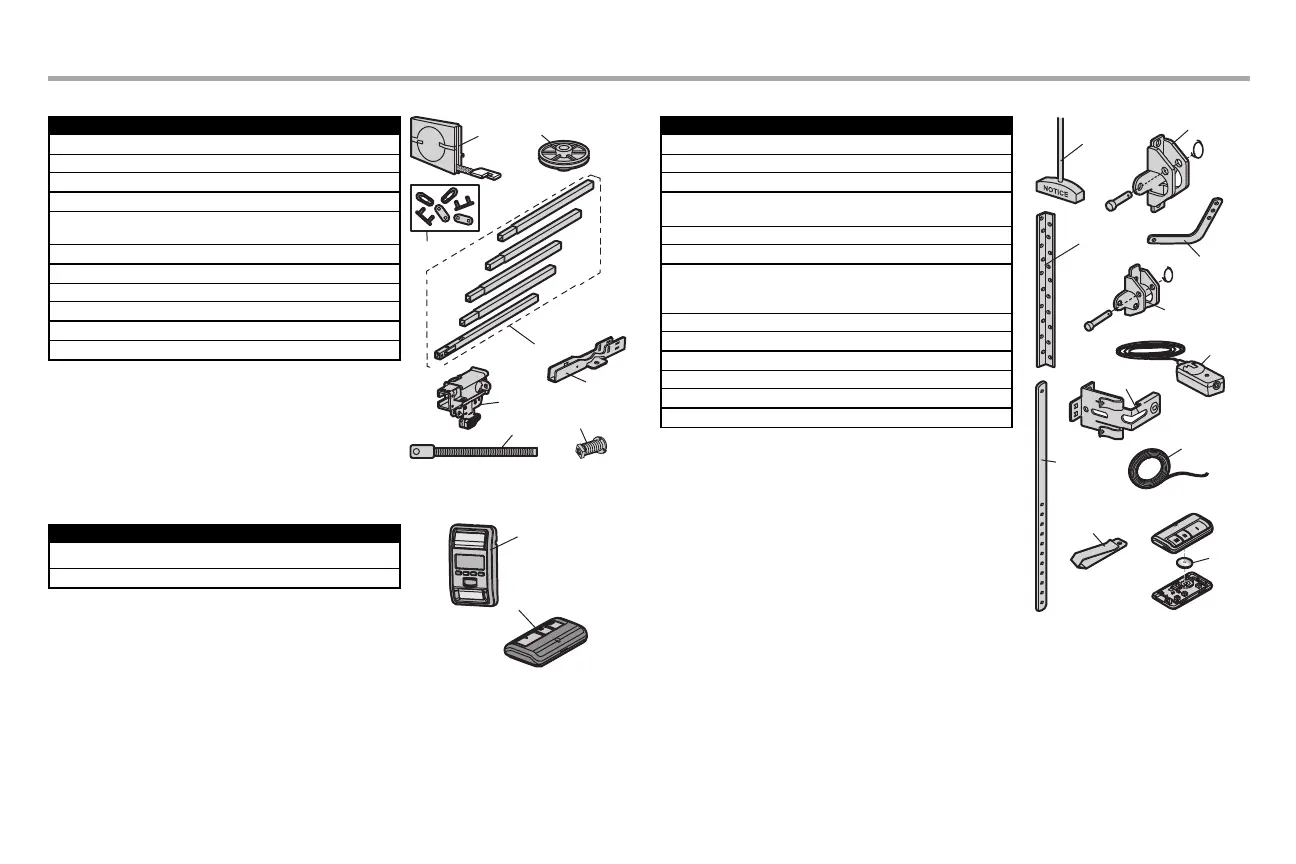

Pièces de réparation
Pièces d’assemblage durail
Description Numéro de pièce
1 Courroie 041A5250
2 Poulie 144C0054M
3 Maillon de raccord 004A1008
4 Rail 041A5665
5 Ensemble de chariot : Axe fileté (1), axe de
chape (1) et bague (1)
041C5141-2
6 Support en «U» 041D0598-1
7 Arbre fileté en «D» 041A6689
8 Écrou à ressort du chariot 041B4103
Non illustré
Coussinets d’usure 041A7276
Sac de quincaillerie 041A7920-2
2
4
6
1
3
5
7
8
Accessoires
Description Numéro de pièce
1 Smart Control Panel
®
041A7305-1
2 Télécommande à 3 boutons 953ESTD
1
2
Pièces pourl’installation
Description Numéro de pièce
1 Biellette courbée 041B0035B
2 Support de porte avec axe de chape et fixation 041A5047-1
3 Poignée et corde de déclenchement d'urgence 041A2828
4 Support de linteau avec axe de chape et
fixation
041A5047-2
5 Pince de pare-soleil pour télécommande K029B0137
6 Support de capteur d’inversion de sécurité 041A5266-3
7 Cellules réceptrice et émettrice avec fil à
2conducteurs de trousse de capteur
d’inversion de sécurité
041A5034
8 Bras porte rectiligne 4178B0034B
9 Fils blanc et rouge-blanc 041B4494-1
10 Pile au lithium de 3V CR2032 K010A0020
11 Supports de suspension 012B0776
Non illustré
Manuel du propriétaire 114A5147B
1
3
4
2
5
6
7
8
9
11
10
