14
Tirefond 5/16po - 9 x 1-5/8po
MATÉRIEL

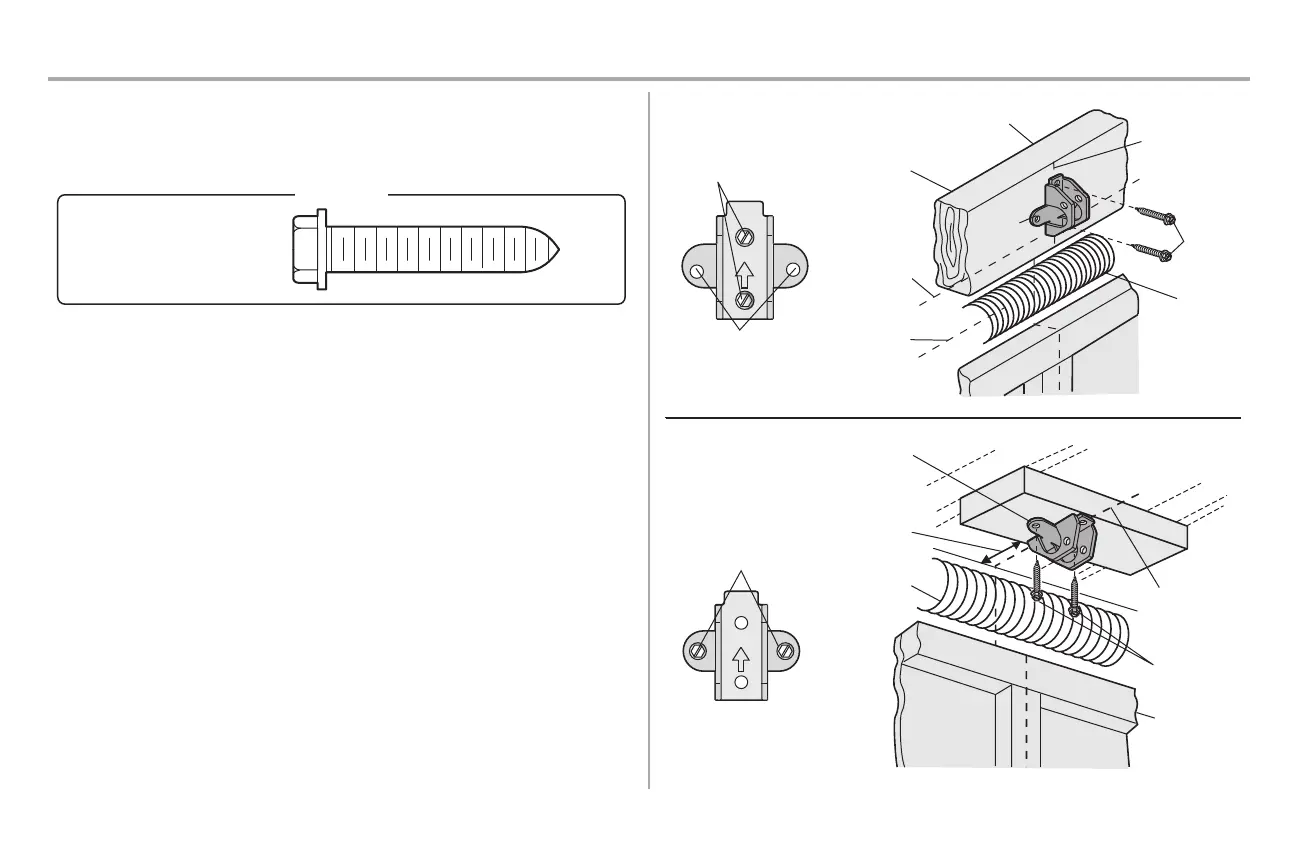

ÉTAPE2Installerlesupportdelinteau
Vous pouvez xer le support de linteau soit au mur au-dessus de la porte de garage, soit au plafond.
Suivez les instructions qui conviendront le mieux à vos besoins particuliers. N’installez pas le
support de linteau sur une cloison sèche. Si vous effectuez l’installation dans de la maçonnerie,
utilisez des ancrages à béton (non fournis).
OPTIONA:INSTALLATIONMURALE
1. Centrez le support placé sur la ligne médiane verticale sur le bord inférieur du support placé sur
la ligne horizontale tel qu’indiqué (la èche orientée vers le plafond).
2. Marquez l’ensemble vertical de trous de support. Percez des avant-trous de 3/16po et xez
solidement le support à un support structurel avec la quincaillerie fournie.
OPTIONB:INSTALLATIONAUPLAFOND
1. Étendez la ligne médiane verticale sur le plafond tel qu’indiqué.
2. Centrez le support sur la marque verticale, à un espacement maximum de 15cm (6po) du
mur. Vériez que la èche est dirigée à l’opposé du mur. Le support peut être monté au ras du
plafond lorsque le dégagement est minimal.
3. Marquez les trous latéraux. Percez des avant-trous de 3/16po et xez solidement le support à
un support structurel avec la quincaillerie fournie.
Trous de
fixation murale
HAUT
Trous de montage
optionnels
Point le plus
élevé de la
course de la
porte de garage
Ligne
horizontale
Mur du linteau
Support
structurel
2x4
Support
de linteau
Ligne médiane
verticale de la
porte de garage
Tirefond
Porte de garage
Ressort
de porte
INSTALLATION MURALE
Trous de montage
au plafond
HAUT
Maximum de
15cm (6po)
Ressort de porte
Support de
linteau
Porte de garage
Plafond fini
Ligne médiane
verticale de
la porte de
garage
Tirefond
Mur du linteau
INSTALLATION AU PLAFOND
Installation
