ATTENTION
18
Les portes de garage en bre de verre, en aluminium ou en acier léger DEVRONT être renforcées
AVANT l’installation du support de porte. Contactez le fabricant de la porte de garage ou le
revendeur qui s’est chargé de l’installation pour obtenir des instructions sur un renfort d’ouvre-porte
ou un kit de renfort. Le fait de ne pas renforcer la section supérieure tel que requis par le fabricant de
la porte risque d’annuler la garantie de cette dernière.
Un renfort horizontal et vertical est nécessaire pour les portes de garage légères (bre de verre,
aluminium, acier, portes avec panneau de verre, etc.) (non fourni). Une entretoise de renfort
horizontale doit être suffisamment longue pour être xée à deux ou trois supports verticaux. Un renfort
vertical doit couvrir la hauteur du panneau supérieur. Contactez le fabricant de la porte de garage ou
le revendeur qui s’est chargé de l’installation pour obtenir des instructions sur un renfort d’ouvre-porte
ou un kit de renfort.
REMARQUE: De nombreux kits de renfort de porte permettent de fixer directement l’axe à épaulement et le
bras de porte. Dans ce cas, vous n’aurez pas besoin du support de porte; passez directement à l’étape suivante.
OPTION A: PORTES SECTIONNELLES
1. Centrez le support de porte sur la ligne médiane verticale que vous avez tracée auparavant et
utilisée pour installer le support de linteau. Notez que le placement correct est vers le HAUT, tel
qu’indiqué à l’intérieur du support.
2. Positionnez le bord supérieur du support entre 5 et 10cm (2et 4po) sous le bord supérieur de
la porte OU directement sous tout support structurel du dessus de la porte.
3. Marquez des trous et percez-les, puis procédez à l’installation comme suit, selon la construction
de votre porte.
Portes métalliques ou légères utilisant une équerre verticale dans le support de
panneau de porte et le support de porte:
 Percez des trous de xation de 3/16po. Fixez le support de porte à l’aide des deux vis
autotaraudeuses 1/4po - 14 x 5/8po. (Figure1)
 Dans l’alternative, utilisez deux boulons de 5/16po - 18 x 2po, des rondelles d’arrêt et des
écrous (non fournis). (Figure2)
Portes métalliques, isolées ou légères renforcées en usine:
 Percez des trous de xation de 3/16po. Fixez le support de porte à l’aide des vis autotaraudeuses.
(Figure3)
Portes en bois:
 Utilisez les trous du support de porte en haut et bas ou de côté à côté. Percez des trous de
5/16po à travers la porte et xez le support avec des boulons ordinaires 5/16po - 18x2po, des
rondelles d’arrêt et des écrous (non fournis). (Figure4)
REMARQUE: Les vis autotaraudeuses 1/4po - 14 x 5/8po ne sont pas destinées à être utilisées sur des
portes en bois.

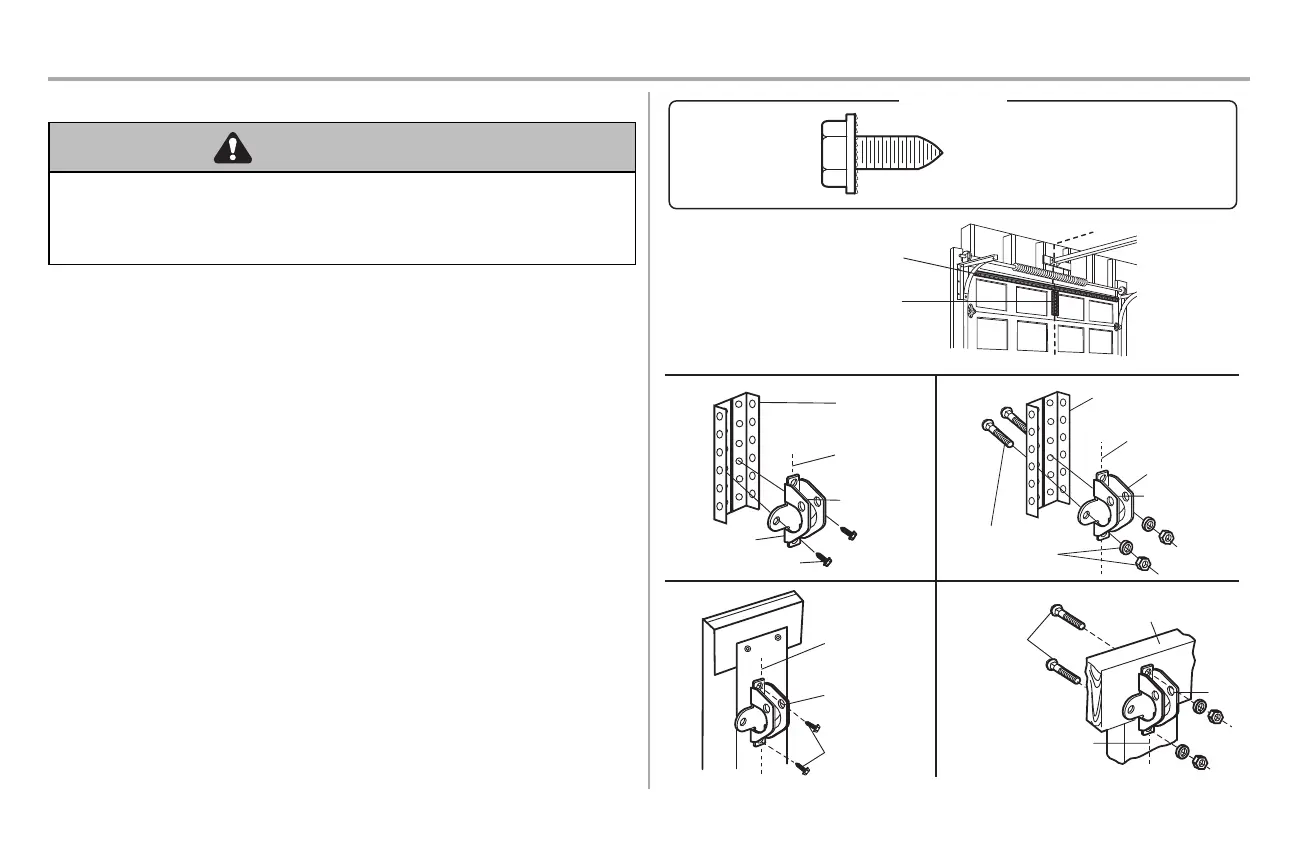

ÉTAPE8Installerlesupportdeporte
FIGURE1
Support de porte
Vis autotaraudeuse
FIGURE3
MATÉRIEL
Ligne médiane
verticale de la
porte de garage
Vis
autotaraudeuse
Vis autotaraudeuse
1/4po - 14x 5/8po
FIGURE2
Matériel
(non fourni)
Matériel
(non fourni)
FIGURE4
HAUT
HAUT
HAUT
Support de porte
Ligne médiane
verticale de la
porte de garage
Ligne médiane
verticale de la
porte de garage
Renfort vertical
Renfort vertical
Bord intérieur de la porte
ou du panneau de renfort
Ligne médiane verticale
de la porte de garage
HAUT
Renfort horizontal
Renfort vertical
Installation
