Chamberlain C2405C User Manual

19
Mur du linteau
Support de linteau
Porte en métal
Porte
Support
Support 2x4
(Plafond fini)
Support de porte
Ligne médiane
verticalede
la porte
degarage
Placement
optionnel
du support
de porte
Vis autotaraudeuse
Haut de la porte
(à l’intérieur du
garage)
Haut de la porte
(à l’intérieur du
garage)
Bord supérieur
de la porte
Bord supérieur
de la porte
Emplacement
facultatif
Emplacement
facultatif
Pour une porte sans bâti
apparent ou pour l’installation
optionnelle, utilisez des tirefonds
5/16po x 1-1/2po (non fournis)
pour fixer le support de porte.
Porte en bois
Support
de porte
Matériel (non
fourni)
Matériel (non
fourni)

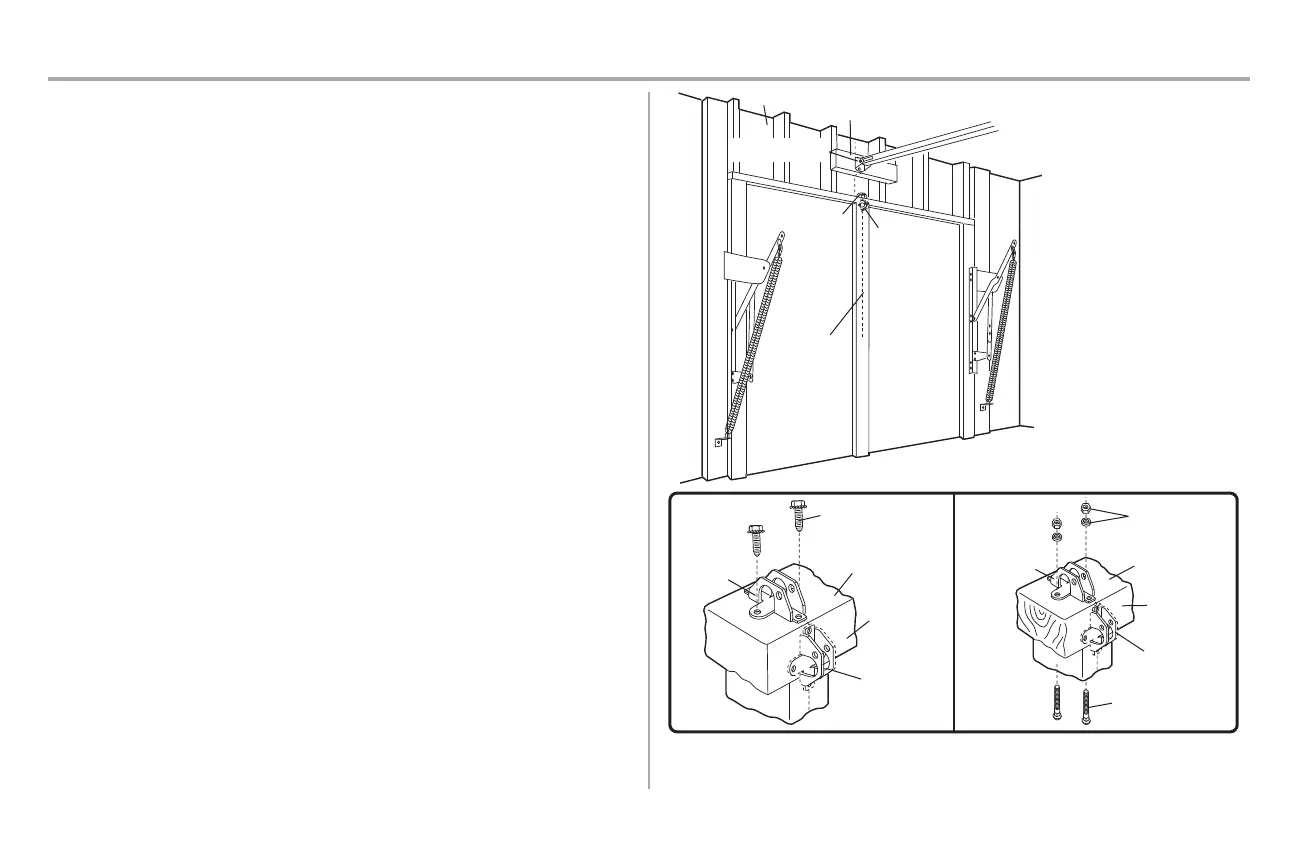

ÉTAPE8Installerlesupportdeporte(suite)
OPTIONB-PORTESMONOBLOC
1. Centrez le support de porte sur le dessus de la porte, en ligne avec le support de linteau
tel qu’illustré.
2. Marquez soit les trous de gauche et de droite, soit les trous du haut et du bas.
Portesenmétal:
 Percez des avant-trous de 3/16po et xez le support avec les vis autotaraudeuses
fournies.
Portesenbois:
 Percez des trous de 5/16po et utilisez des boulons ordinaires, des rondelles d’arrêt et
des écrous de 5/16po - 18 x 2po (non fournis) ou des tirefonds 5/16po x 1-1/2po (non
fournis) selon vos besoins d’installation.
REMARQUE: Le support de porte peut être installé sur le bord supérieur de la porte si nécessaire pour votre
installation. (Reportez-vous au dessin de placement optionnel en pointillés.)
Installation
