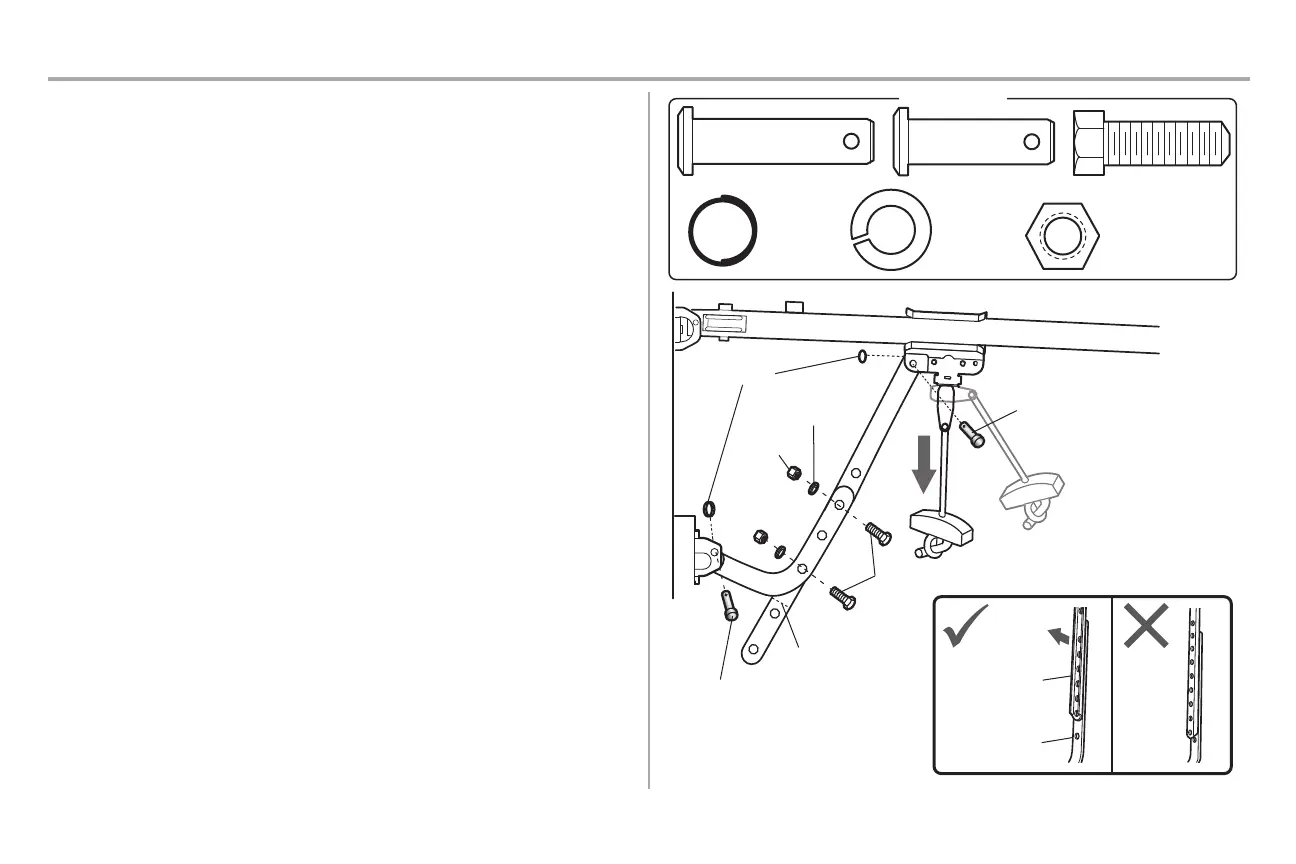

ÉTAPE9Connecterlebrasdeporteauchariot
L’installation variera selon le type de porte de garage. Suivez les instructions qui s’appliquent
à votre porte.
OPTIONA-PORTESSECTIONNELLES
IMPORTANT: La rainure du bras de porte droit DOIT faire face à l’opposé du bras de porte incurvé.
1. Fermez la porte. Déconnectez le chariot en tirant sur la poignée de déclenchement d’urgence.
2. Fixez le bras droit de la porte au chariot extérieur à l’aide de l’axe à épaulement. Fixez avec
l’anneau de xation.
3. Fixez le bras de porte incurvé au support de porte à l’aide de l’axe à épaulement. Fixez avec
l’anneau de xation.
4. Rassemblez les sections des bras. Trouvez deux paires de trous qui s’alignent et joignez les
sections. Sélectionnez des trous aussi éloignés que possible pour augmenter la rigidité du
bras de porte et xez-les à l’aide des boulons, des écrous et des rondelles d’arrêt.
5. Tirez la poignée de déclenchement d’urgence vers l’ouvre-porte de garage jusqu’à ce que le
bras de déclenchement du chariot soit horizontal. Le chariot se réengage automatiquement
lorsque l’ouvre-porte de garage est activé.
REMARQUE: Si les trous du bras de porte incurvé et du bras de porte droit ne s’alignent pas, inversez le
bras de porte droit, sélectionnez deux trous (aussi éloignés que possible) et fixez-les à l’aide des boulons,
écrous et rondelles d’arrêt. Si le bras droit de la porte descend trop bas, vous pouvez couper 15cm (6po) de
l’extrémité solide.
Axe à épaulement 5/16po x
1-1/4po
Anneau de
fixation
Anneau de fixation
Axe à épaulement
5/16po x 1-1/4po
Rondelle d’arrêt
Écrou
Coupez si nécessaire
MATÉRIEL
Axe à épaulement
5/16pox1po
Boulon à six pans
Rondelle
d’arrêt
5/16po - 18
Axe à épaulement
5/16pox1po
Bras de porte
droit (rainure
tournée vers
l’extérieur)
Bras de porte
incurvé
Boulon à six pans
5/16po - 18 x 7/8po
Écrou 5/16po - 18
Installation
